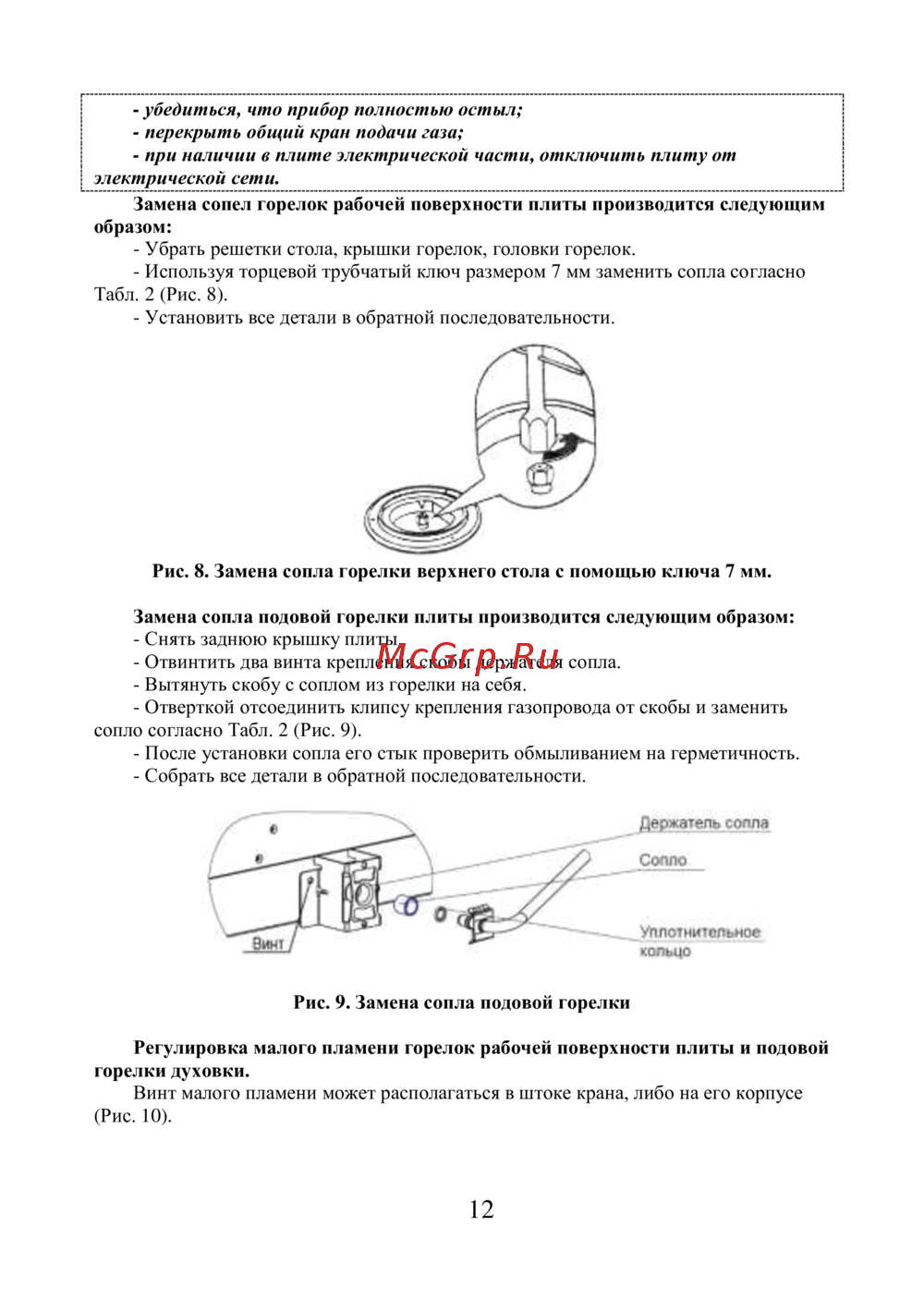

убедиться что прибор полностью остыл перекрыть общий кран подачи газа при наличии в плите электрической части отключить плиту от электрической сети Замена сопел горелок рабочей поверхности плиты производится следующим образом Убрать решетки стола крышки горелок головки горелок Используя торцевой трубчатый ключ размером 7 мм заменить сопла согласно Табл 2 Рис 8 Установить все детали в обратной последовательности Рис 8 Замена сопла горелки верхнего стола с помощью ключа 7 мм Замена сопла подовой горелки плиты производится следующим образом Снять заднюю крышку плиты Отвинтить два винта крепления скобы держателя сопла Вытянуть скобу с соплом из горелки на себя Отверткой отсоединить клипсу крепления газопровода от скобы и заменить сопло согласно Табл 2 Рис 9 После установки сопла его стык проверить обмыливанием на герметичность Собрать все детали в обратной последовательности Держатель сопла Сопло Уплотнительное кольцо Рис 9 Замена сопла подовой горелки Регулировка малого пламени горелок рабочей поверхности плиты и подовой горелки духовки Винт малого пламени может располагаться в штоке крана либо на его корпусе Рис 10 12
