Лысьва ГП 300 МС СТ-2У Руководство пользователя онлайн [13/28] 529629

Содержание

• Уважаемый покупатель 2
• Пазы под кронштейны 8
• Гпзоомс сг 14
• Или расширением отдельных деталей устройства при изменении температуры что не является неисправностью дефектом 14
• Комплектация плиты и её технические характеристики в зависимости от модели 14
• Приведены в табл 3 и табл 4 14
• Расположение составных частей плиты показано на рис 11 14
• Табл 14
• Рис 11 плита газовая 15
• Табл 15
• Беречь стеклянную крышку от случайных ударов 16
• Вспомогательный шкаф плиты см комплектацию в табл 3 предназначен для 16
• Которых показано на рис 12 16
• На передней панели плиты расположены ручки управления и кнопки назначение 16
• Не рекомендуется устанавливать посуду на закрытую крышку стола необходимо 16
• Некоторые модели плиты оснащены стеклянной крышкой стола которая при 16
• Необходимости легко снимается для этого снимите крышки декоративные поз 2 рис 7 полностью откройте стеклянную крышку и поднимите вверх 16
• Описание и работа составных частей плиты газовой 16
• Панель передняя 16
• Символы на передней панели показаны условно 16
• Хранения кухонных принадлежностей 16
• Номер сертификата соответствия смотрите в табл 6 22
• Нормативных документов тр тс 016 2011 о безопасности аппаратов работающих на газообразном топливе тр тс 004 2011 о безопасности низковольтного оборудования тр тс 020 2011 электромагнитная совместимость технических средств и имеют сертификат соответствия 22
• Отк 22
• Табл 22
• Ы1ь плиты газовые ту 4858 001 88059716 2014 соответствуют требованиям 22
• Дата ремонта мастер подпись фамилия 25
• Заменены комплектующие 25
• Корешок гарантийного талона 1 25
• Наименование ремонтной организации 25
• Дата ремонта мастер подпись фамилия 27
• Заменены комплектующие 27
• Корешок гарантийного талона 2 27
• Наименование ремонтной организации 27

Похожие устройства

• Лысьва ГП 400 М2С-2У Руководство пользователя
• Лысьва ГП 400 МС СТ-2У Руководство пользователя
• Лысьва ГП 400 МС-2У Руководство пользователя
• Лысьва ЭГ 1/3Г01 М2С-2У Руководство пользователя
• Лысьва ЭГ 1/3Г01 МС-2У Руководство пользователя
• Лысьва ЭГ 1/3Г01-2У Руководство пользователя
• Лысьва ЭГ 1/3Г14 МС-2У Руководство пользователя
• Лысьва ЭГ 401 М2С-2У Руководство пользователя
• Лысьва ЭГ 401 МС-2У Руководство пользователя
• Лысьва ЭГ 401 СТ-2У Руководство пользователя
• Лысьва ЭГ 404 М2С-2У Руководство пользователя
• Лысьва ЭГ 404 МС-2У Руководство пользователя
• Лысьва ЭП 301 М2С Руководство пользователя
• Лысьва ЭП 301 СТ Руководство пользователя
• Лысьва ЭП 4/1Э03 М2С Руководство пользователя
• Лысьва ЭП 4/1Э03 МС Руководство пользователя
• Лысьва ЭП 4/1Э04 М2С Руководство пользователя
• Лысьва ЭП 4/1Э04 МС Руководство пользователя
• Лысьва ЭП 4/1Э3Р3 М2С Руководство пользователя
• Лысьва ЭП 402 М2С Руководство пользователя

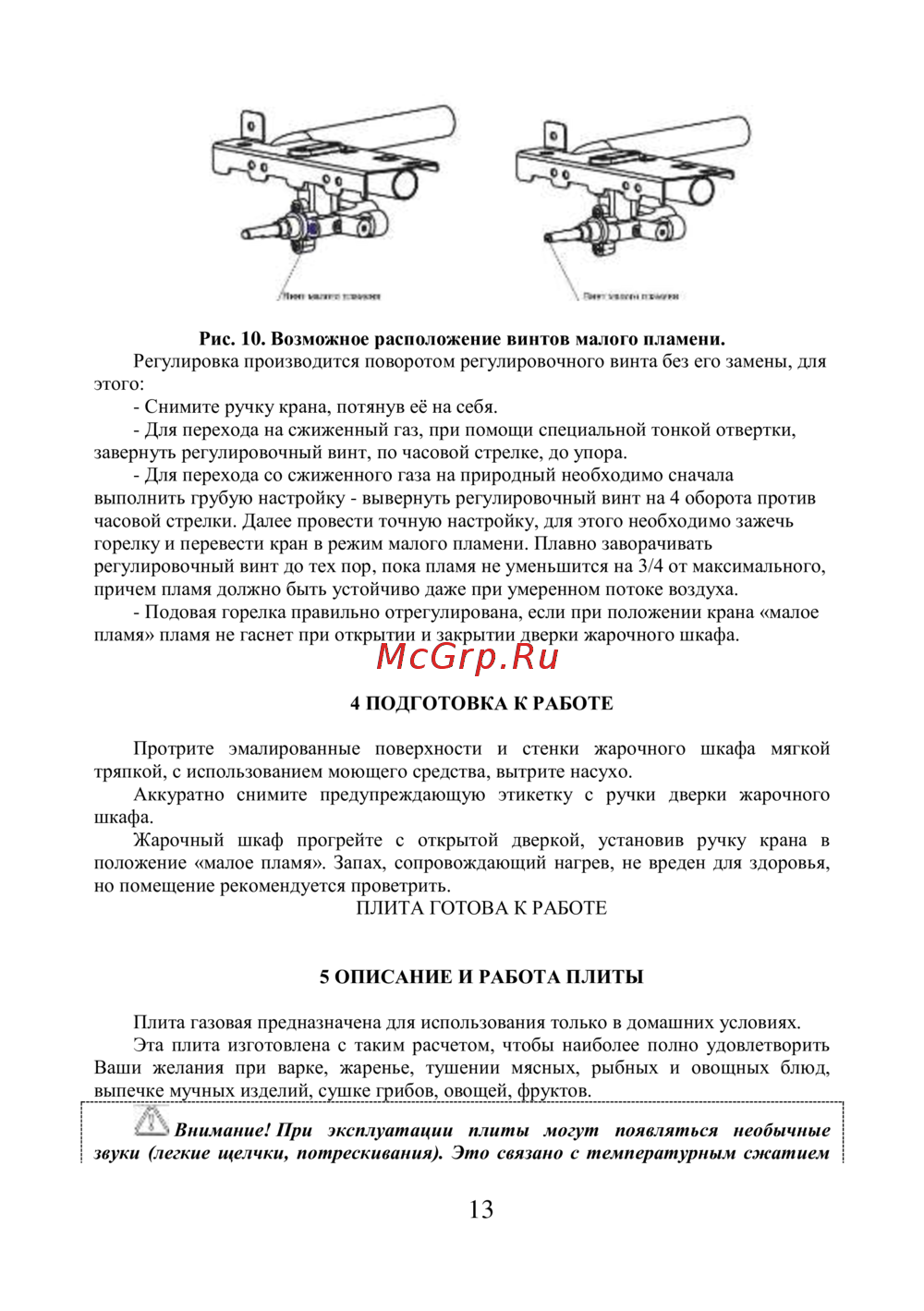

Рис 10 Возможное расположение винтов малого пламени Регулировка производится поворотом регулировочного винта без его замены для этого Снимите ручку крана потянув её на себя Для перехода на сжиженный газ при помощи специальной тонкой отвертки завернуть регулировочный винт по часовой стрелке до упора Для перехода со сжиженного газа на природный необходимо сначала выполнить грубую настройку вывернуть регулировочный винт на 4 оборота против часовой стрелки Далее провести точную настройку для этого необходимо зажечь горелку и перевести кран в режим малого пламени Плавно заворачивать регулировочный винт до тех пор пока пламя не уменьшится на 3 4 от максимального причем пламя должно быть устойчиво даже при умеренном потоке воздуха Подовая горелка правильно отрегулирована если при положении крана малое пламя плахи не гаснет при открытии и закрытии дверки жарочного шкафа 4 ПОДГОТОВКА К РАБОТЕ Протрите эмалированные поверхности и стенки жарочного шкафа мягкой тряпкой с использованием моющего средства вытрите насухо Аккуратно снимите предупреждающую этикетку с ручки дверки жарочного шкафа Жарочный шкаф прогрейте с открытой дверкой установив ручку крана в положение малое плахи Запах сопровождающий нагрев не вреден для здоровья но помещение рекох ендуется проветрить ПЛИТА ГОТОВА К РАБОТЕ 5 ОПИСАНИЕ И РАБОТА ПЛИТЫ Плита газовая предназначена для использования только в домашних условиях Эта плита изготовлена с таким расчетах чтобы наиболее полно удовлетворить Ваши желания при варке жаренье тушении хисных рыбных и овощных блюд выпечке х1учных изделий сушке грибов овощей фруктов Ж Внимание При эксплуатации плиты могут появляться необычные звуки легкие щелчки потрескивания Это связано с температурным сжатием 13
