Замена сопел горелок рабочей поверхности плиты производится следующим

образом:

- Убрать решетки стола, крышки горелок, головки горелок.

- Используя торцевой трубчатый ключ размером 7 мм заменить сопла согласно

Табл. 2 (Рис. 8).

- Установить все детали в обратной последовательности.

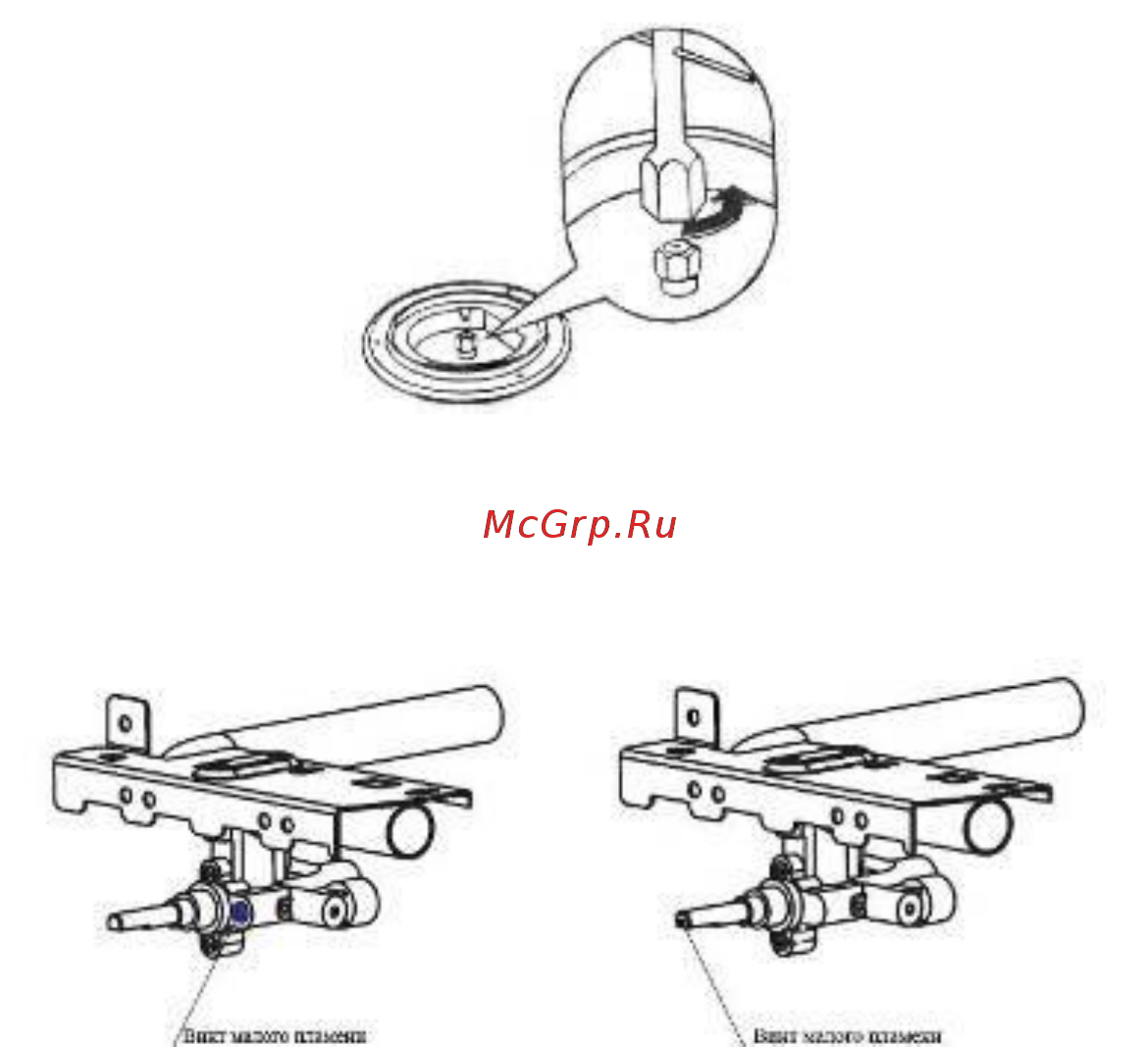

Рис. 8. Замена сопла горелки верхнего стола с помощью ключа 7 мм.

Регулировка малого пламени горелок рабочей поверхности плиты.

Винт малого пламени может располагаться в штоке крана, либо на его корпусе

(Рис. 9).

Рис. 9. Возможное расположение винтов малого пламени.

Регулировка производится поворотом регулировочного винта без его замены, для

этого:

- Снимите ручку крана, потянув её на себя.

- Для перехода на сжиженный газ, при помощи специальной тонкой отвертки,

завернуть регулировочный винт, по часовой стрелке, до упора.

- Для перехода со сжиженного газа на природный необходимо сначала

выполнить грубую настройку - вывернуть регулировочный винт на 4 оборота против

часовой стрелки. Далее провести точную настройку, для этого необходимо зажечь

горелку и перевести кран в режим малого пламени. Плавно заворачивать

регулировочный винт до тех пор, пока пламя не уменьшится на 3/4 от максимального,

причем пламя должно быть устойчиво даже при умеренном потоке воздуха.
