6 ОПИСАНИЕ И РАБОТА СОСТАВНЫХ ЧАСТЕЙ ПЛИТЫ
6.1 ПАНЕЛЬ ПЕРЕДНЯЯ
На передней панели плиты расположены ручки управления, кнопки и сигнальные
лампочки, назначение которых показано на Рис. 11 - Рис. 14(символы на передних
панелях показаны условно).
Ручка переключателя выбора режимов жарочного шкафа и ручка переключателя
мощности электроконфорки имеют круговое вращение. Символ «0» на ручке
регулятора температур означает положение «выключено», остальные символы
соответствуют температурам нагрева жарочного шкафа.

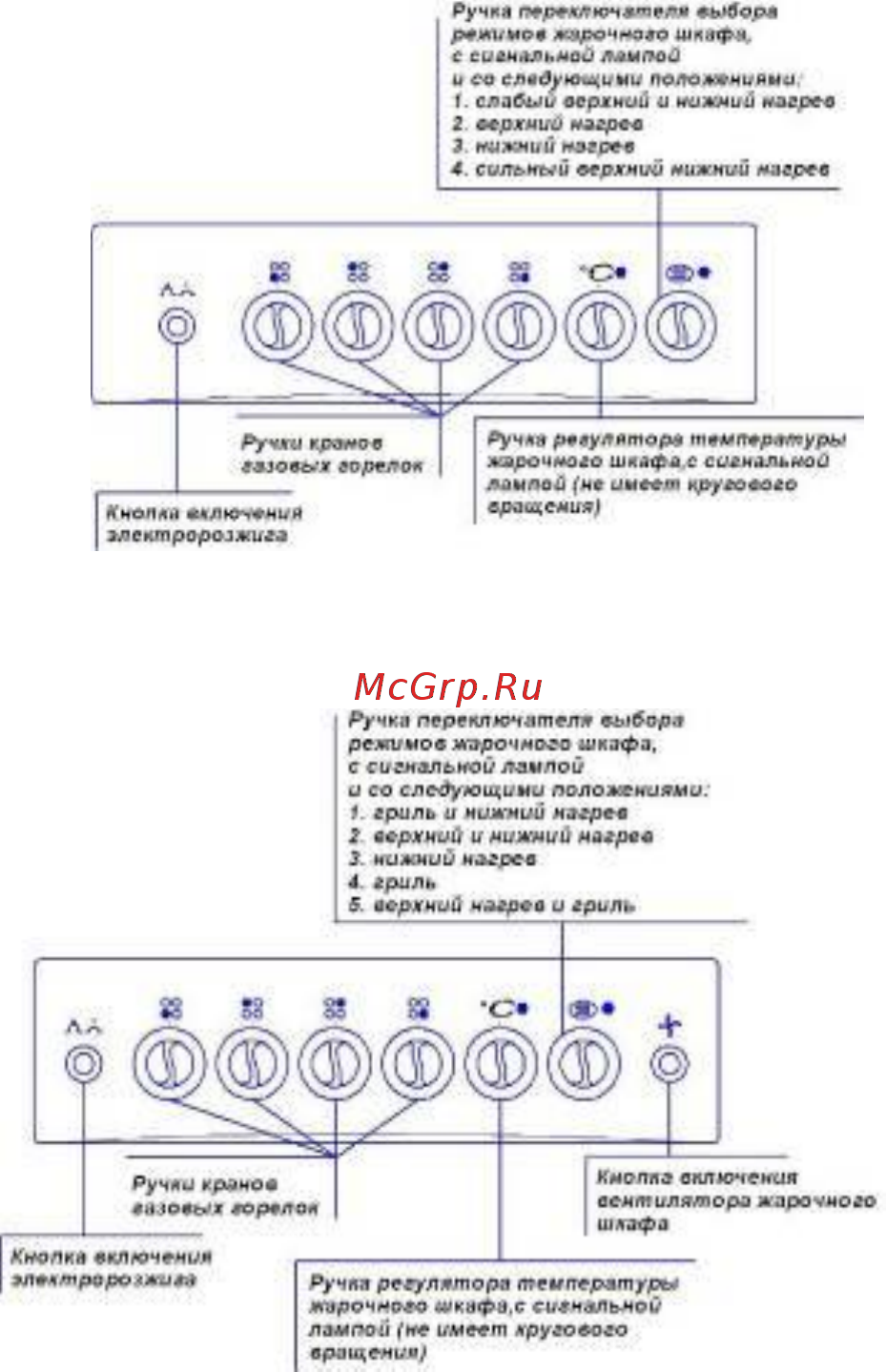

Рис. 11. Передняя панель плит
ЭГ401МС-2у; ЭГ401М2С-2у
Рис. 12. Передняя панель плиты
ЭГ404МС-2у; ЭГ404М2С-2у
