Komfovent Domekt CF 150 F [14/36] Patalpos kurioje sumontuotas įrenginys temperatūra c
![Komfovent Domekt CF 300 V [14/36] Patalpos kurioje sumontuotas įrenginys temperatūra c](/views2/1668575/page14/bge.png)
14
UAB KOMFOVENT оставляет себе право производить изменения заранее об этом не предупредив
C6M_20-09
RU
Температура воздуха в помещении с установкой, °C
12 14 16 18 20 22 24 26 28 30 32
80
75
70
65
60
55
50
45
40
35
30
25
20
10
5
0
-5
-10
-15
-20
-25
Patalpos, kurioje sumontuotas įrenginys, oro santykinė drėgmė, %
Patalpos, kurioje sumontuotas įrenginys, temperatūra, °C
Lauko oro temperatūra, °C
1 2 3
Относительная влажность воздуха в помещении с установкой, %
Температура наружного воздуха, °C
Пример № 1
Температура в помещении 20 °C
Относительная влажность
впомещении 47%
Конденсат образуется при
температуре на улице ниже +3 °C
Пример № 2
Температура в помещении 22 °C
Температура на улице -5 °C
Конденсат образуется при
влажности в помещении выше 37%
Пример № 3
Влажность в помещении 40%
Температура на улице 0 °C
Конденсат образуется при температуре
в помещении выше 24,5 °C

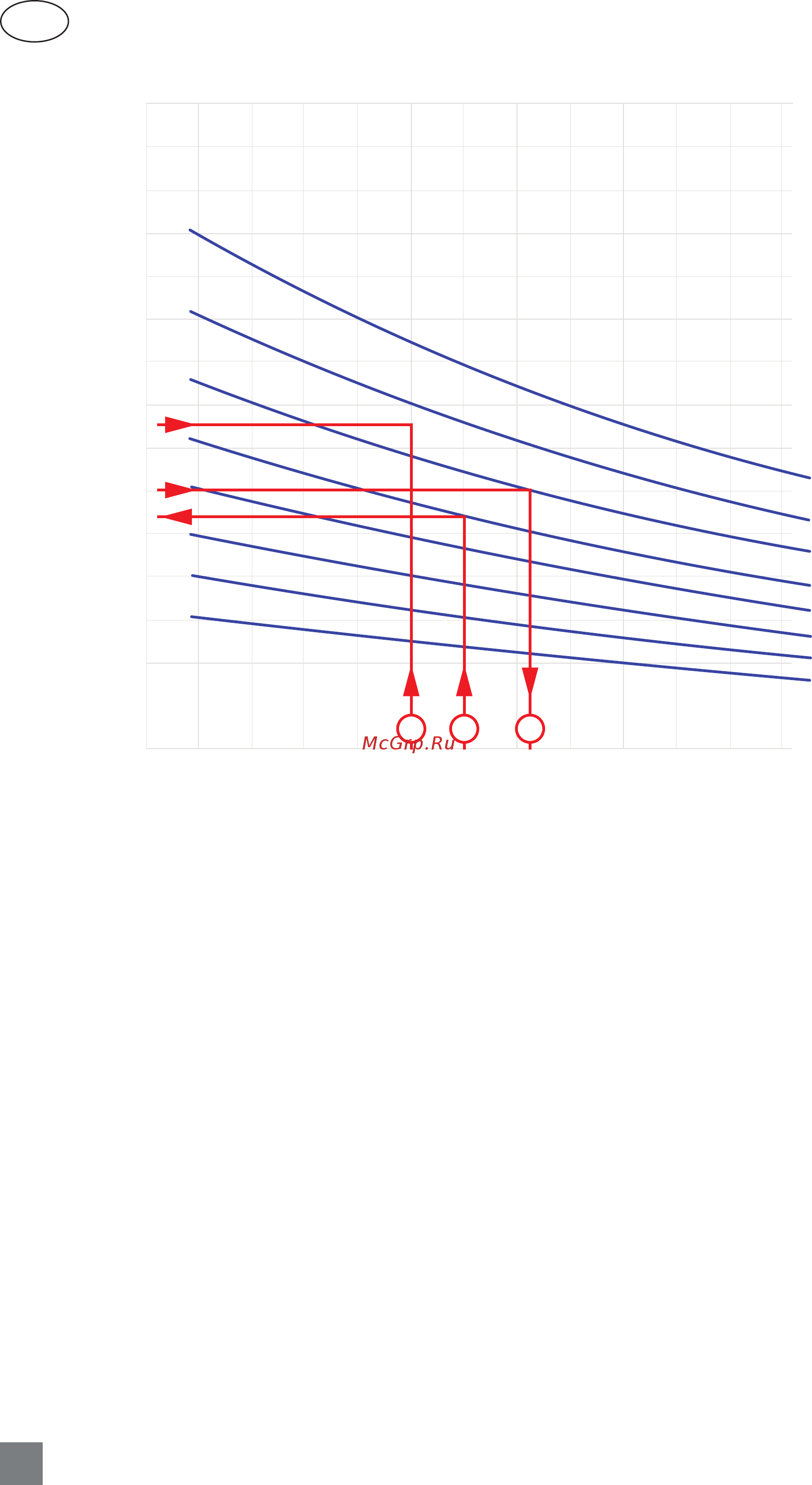

Рис. 7. График образования конденсата на внешних поверхностях вентиляционной установки
По графику на рис. 7 можно определить, при каких условиях на установке может начать образовываться конденсат.
