5
UAB KOMFOVENT оставляет себе право производить изменения заранее об этом не предупредив
C6M_20-09
В зависимости от монтажа и подключения воздуховодов, вентиляционные установки можно разделить на:
• Установки с вертикальным подключением – когда все воздуховоды подключаются в верхней части установки.
• Установки с горизонтальным подключением – когда все воздуховоды подключаются по бокам установки.
• Плоские установки – более тонкие установки для крепления над подвесным потолком. Все воздуховоды подклю-
чаются по бокам установки.
Установка с горизонтальным подключением Установка с вертикальным подключением Плоская установка

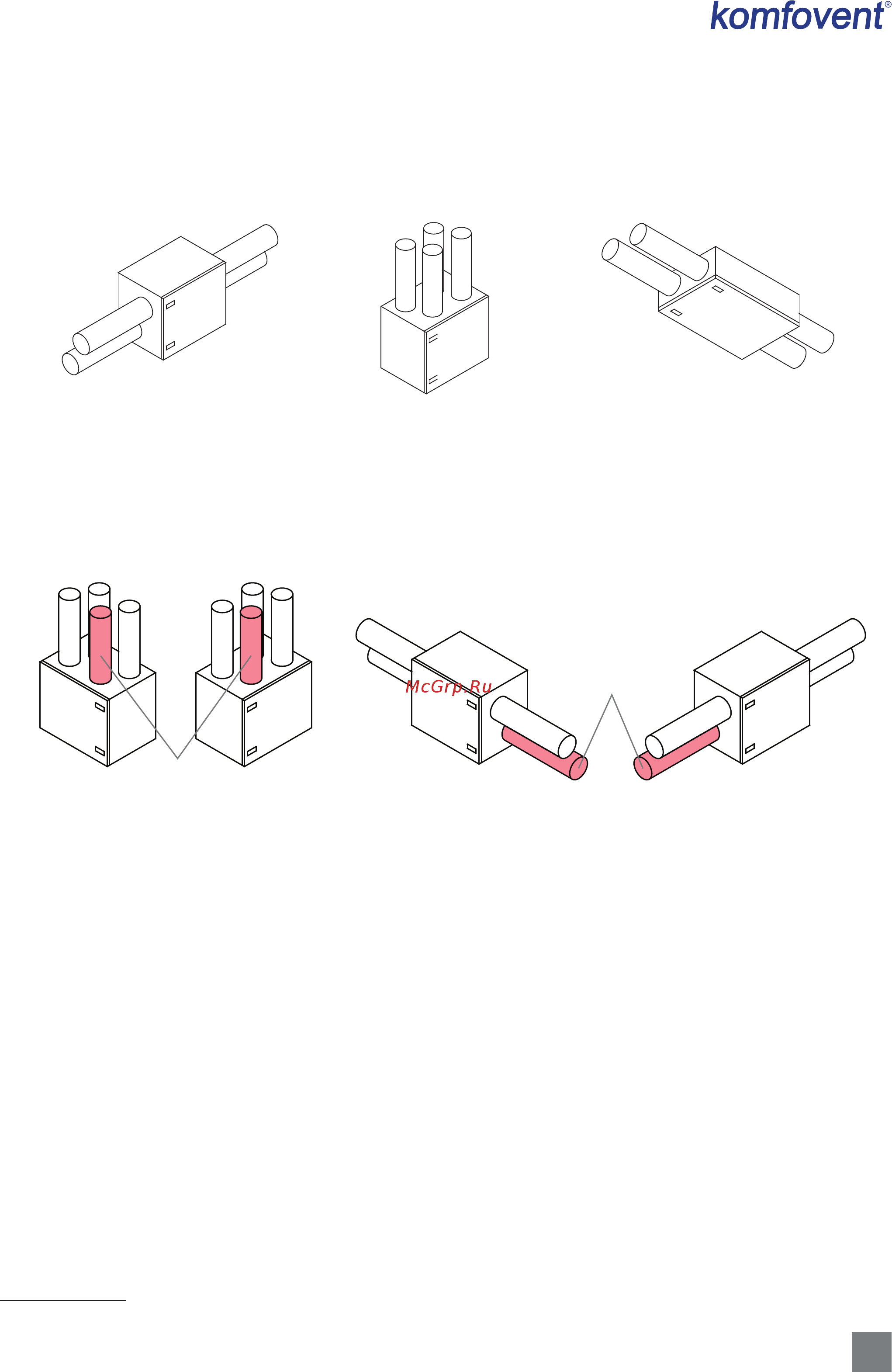

Рис. 1. Распределение установок по подключению воздуховодов
Каждая установка также может быть с левой или правой стороной осмотра
1
. Сторона осмотра указывает на то, с
какой стороны установки находится воздуховод для приточного воздуха.
Воздуховод для
приточного воздуха
Правая сторона осмотра Левая сторона осмотра
Правая сторона осмотра Левая сторона осмотра
Воздуховод для
приточного воздуха
Установка с вертикальным подключением Установка с горизонтальным подключением или
плоская установка
Рис. 2. Распределение установок по стороне осмотра
1
В зависимости от заказа.
