Установка плиты BHEI3*

УСТАНОВКА

Рис. B

 подготовить место (отверстие) в настольной плите мебели по размерам, приведен-

ным на монтажном чертеже (рис. А)

 минимальное расстояние, которое следует установить между нижним кожухом

плиты и полкой, составляет 80 мм.

 слегка завинтить при помощи шурупа лапки под доской (рис. В),

 подключить плиту при помощи провода по схеме,

 очистить настольную плиту от пыли, установить плиту в отверстие, установить

перпендикулярно крепящие лапки и завернуть шурупы до упора,

 щель между настольной плитой и стеклом, лучше всего заполнить силиконом .

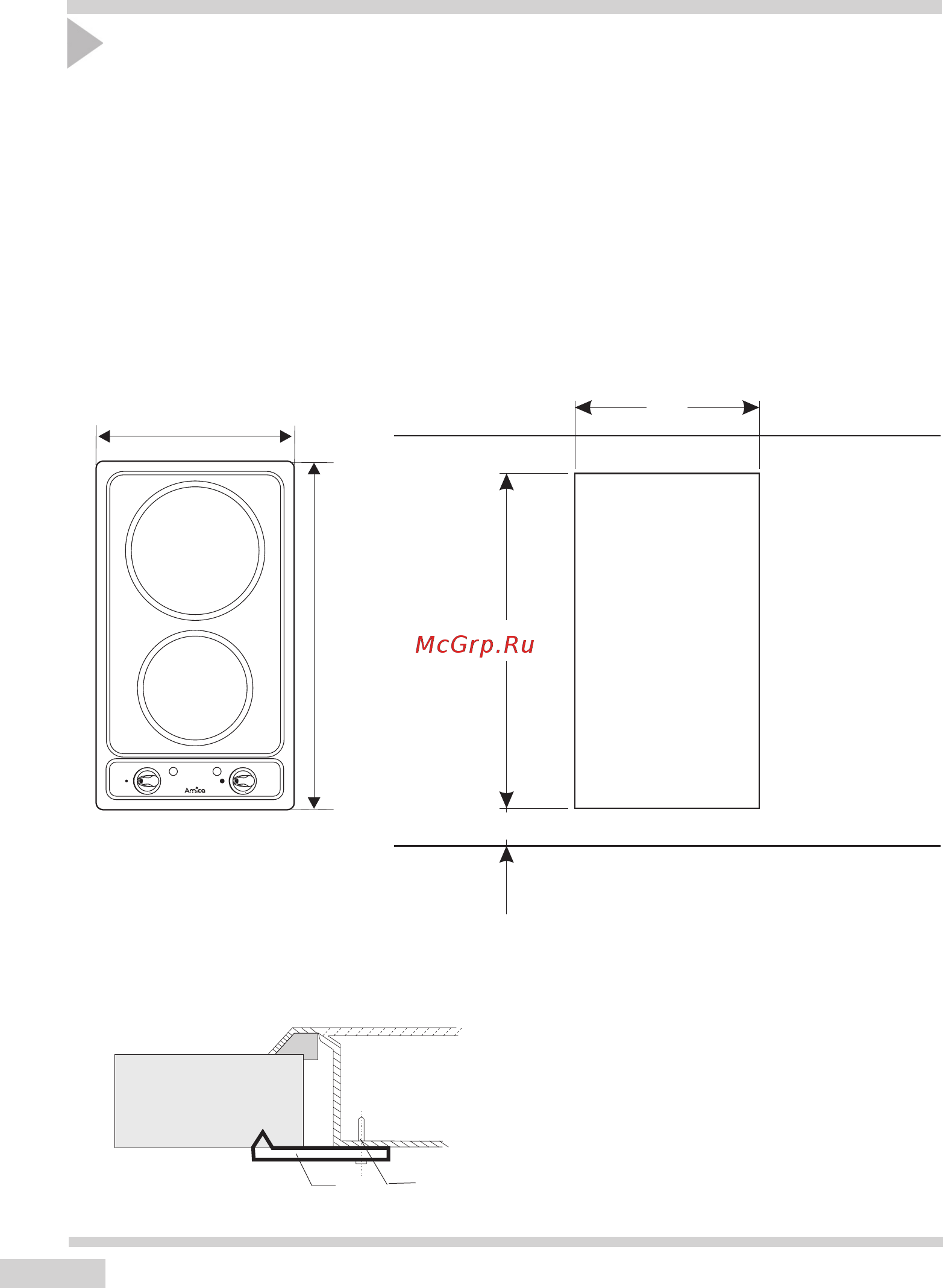

Рис. А

1 - крепежная лапка

2 - шуруп

3 - доска стола

4 -

рабочая плита

270

490

min

290

510
