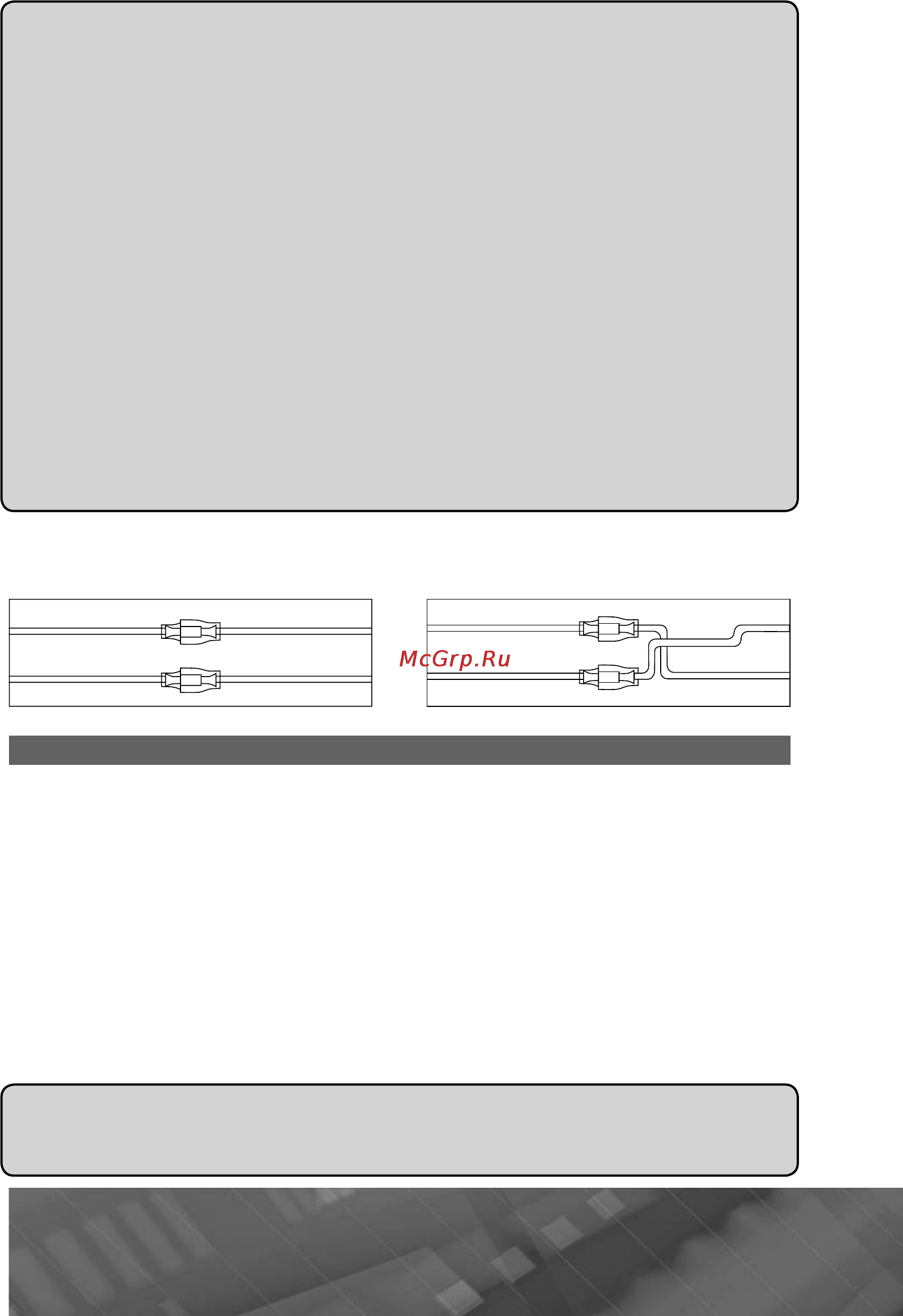

ВНИМАНИЕ Неверное подключение устройства может привести к его поломке и лишению права на гарантийное обслуживание В данном устройстве используются усилители мощности подключенные по мостовой схеме При подключении динамиков не допускается замыкание проводов на массу автомобиля на провод питания 12 В или друг с другом Красный провод устройства должен быть подключен к цепи зажигания во избежание разряда аккумуляторной батареи автомобиля при продолжительной стоянке Жёлтый провод устройства должен быть подключен к проводу с постоянным напряжением 12 В даже при выключенном зажигании Если Вы не нашли такого провода то подключитесь к плюсовой клемме аккумулятора после блока предохранителя Чёрный провод устройства должен быть подсоединён к заземлённой металлической части автомобиля Если Вы не смогли найти подходящий болт или винт просверлите отверстие в металлической детали автомобиля и винтом закрепите в нём провод Для обеспечения хорошего заземления удалите краску и грязь с тех областей поверхности с которыми соприкасается провод В случае сброса настроек устройства после выключения зажигания поменяйте местами подключение желтого и красного провода как показано на рисунке Желтый Красный 2 Желтый __ Красный Желтый р Желтый Красный Красный Назначение проводов Оранжевый ILLUMI Подключите данный провод к лампе габаритных огней При включении габаритных огней в тёмное время суток яркость подсветки ЖК монитора будет снижена чтобы не слепить глаза в дневное время яркость монитора повышена для большей чёткости изображения Розовый провод REVERSE Если к разъему CAMERA стр 31 подключена камера заднего обзора в ком плект поставки не входит то при включении передачи заднего хода автомобиля режим воспроизведения автоматически переключится на обзор с камеры После выключения передачи заднего хода устройство автоматически вернётся к предыдущему режиму ВНИМАНИЕ Если провод не подключен в соответствии со схемой то при включении заднего хода устройство не сможет автоматически переключаться в режим Камера 32 PROLOGY MDD 70
