Daikin EHMC10AV1010 [9/11] Piping diagrams
![Daikin EHMC10AV1010 [9/11] Piping diagrams](/views2/1668905/page9/bg9.png)
5

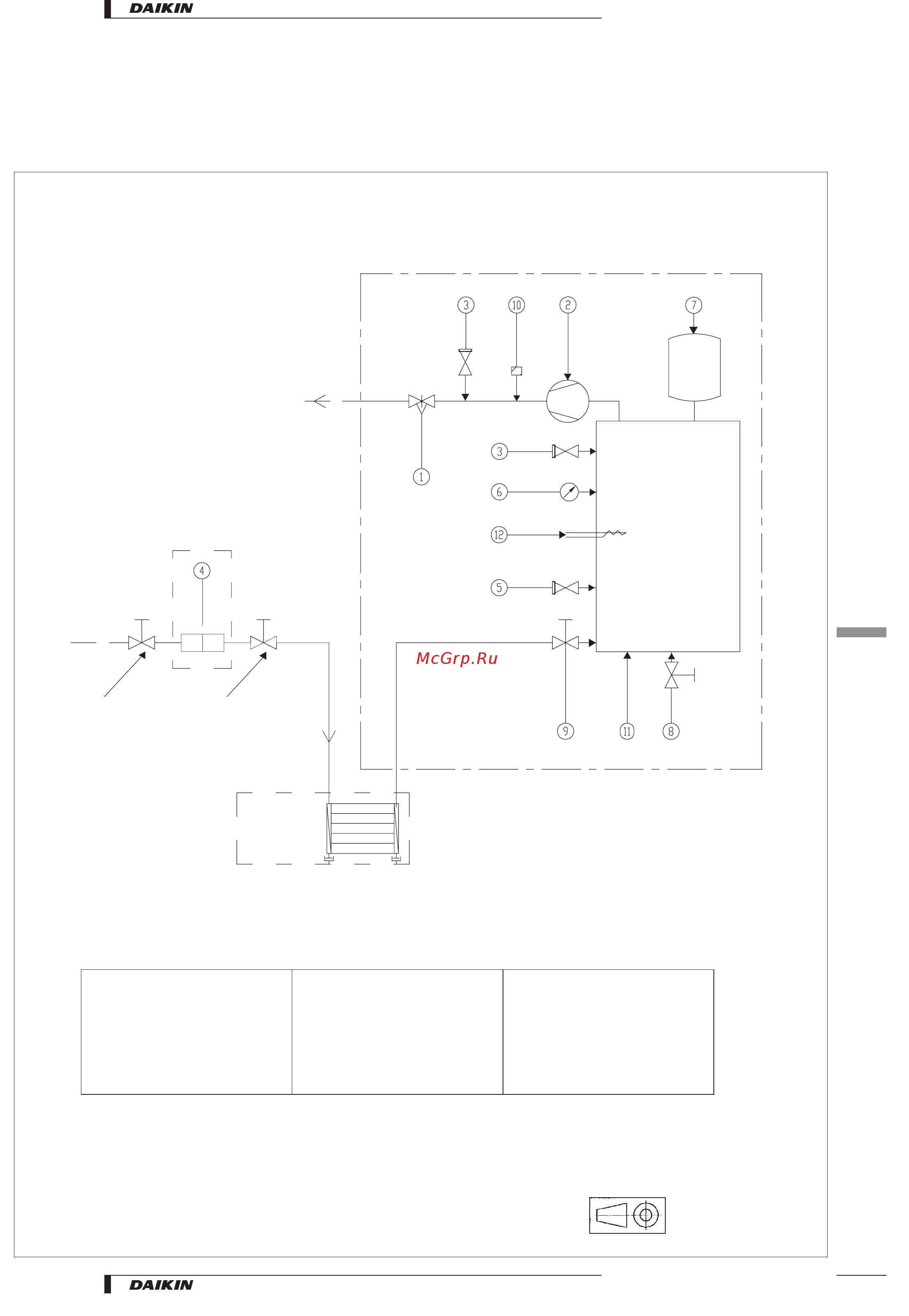

Piping diagrams
4TW52015-1A
To load
From load
Shut off valves to service the filter
(field supply)
Heat exchanger
chiller
1 Pressure regulating valve
2 Pump
3 Pressure port
4 Filter (field mounted)
5 Safety valve
6 Manometer
7 Expansion vessel
8 Drain & fill valve
9 Shut off valve
10 Air purge
11 Tank
12 Freeze protection
• EHMC10-30AV1**
9
5
7
• Hydronic Systems • Hydraulic Module
