Daikin EUWAN040AZ [10/22] Установка
![Daikin EUWYP060AZ [10/22] Установка](/views2/1668968/page10/bga.png)
Перед выполнением подключений
проверьте, что маркировка на
патрубках входа и выхода воды
соответствует технической
документации.
Установки выпускаются в трех
исполнениях:
- без гидравлического модуля;
- с гидравлическим модулем
(одиночный или сдвоенный насос);
- с гидравлическим модулем и
буферной емкостью.

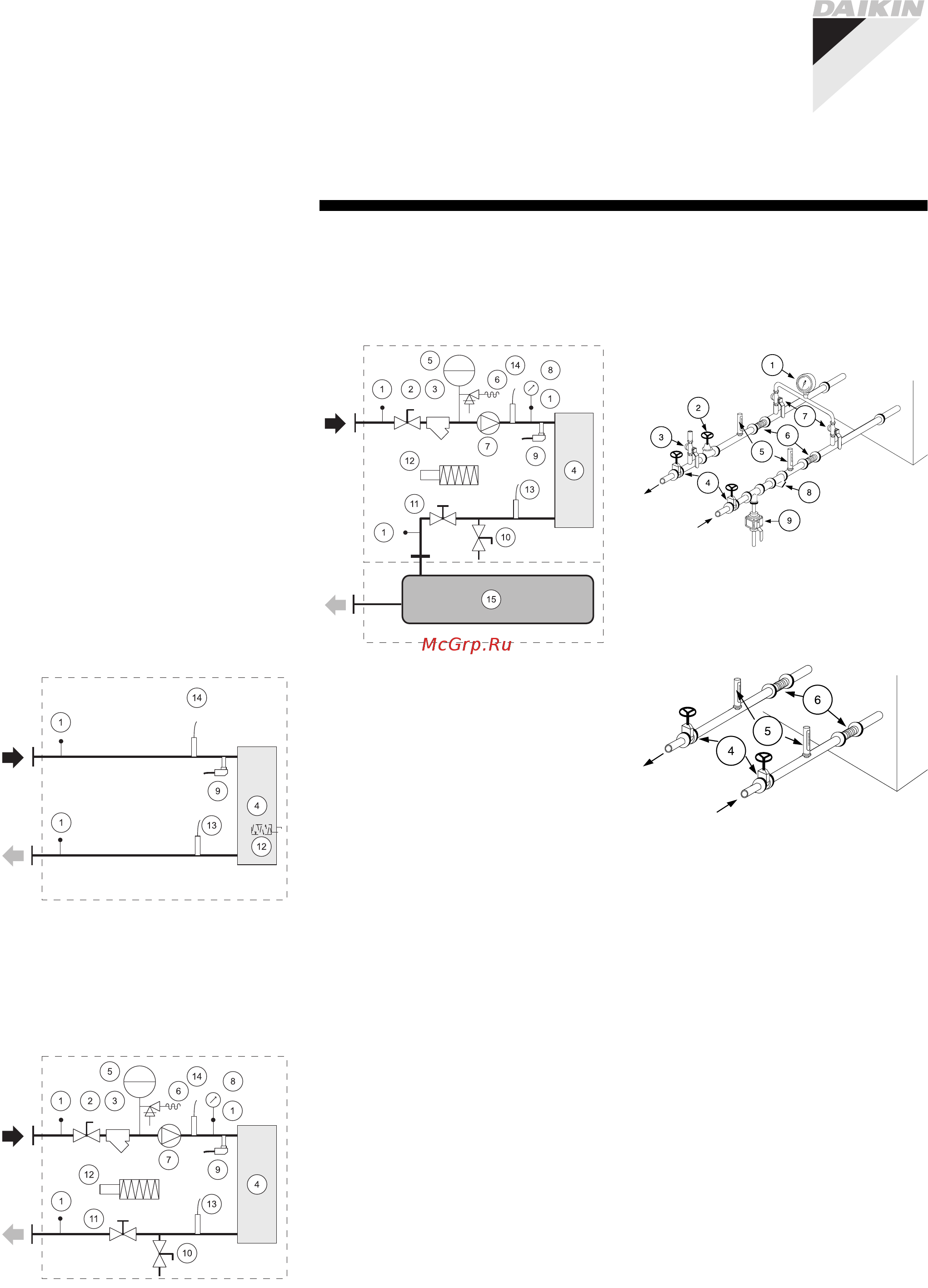

Стандартные схемы подсоединения
воды показаны на рисунках 3-5.
Рисунок 3 - Установки без
гидравлического модуля -
стандартная схема контура
циркуляции воды
Рисунок 4 - Установки с
гидравлическим модулем -
стандартная схема контура
циркуляции воды
Рисунок 5 - Установки с
гидравлическим модулем и
буферной емкостью - стандартная
схема контура циркуляции воды
Обозначения для рисунков 3-5
1. Патрубок для подключения манометра
давления воды
2. Запорный шаровой клапан
3. Водяной фильтр
4. Испаритель
5. Расширительная емкость
6. Предохранительный клапан
7. Насос (одинарный или сдвоенный)
8. Съемный манометр давления воды
9. Электронное реле протока
10. Вентиль заполнения и дренажа
11. Балансировочный клапан
12. Защита от замерзания
13. Датчик температуры воды на выходе
14. Датчик температуры воды на возврате
15. Буферная емкость
Предупреждение. Установки с
гидравлическим модулям и
буферной емкостью оборудованы
всеми необходимыми устройствами
защиты и эксплуатации. Для них
необходимо выполнить только
подключение линий подачи и
возврата (используя при
компенсаторы расширения).
Установки без гидравлических
модулей подключаются в
соответствии с рис. 6.
Рисунок 6 - Установки без
гидравлического модуля -
стандартная схема подключения
воды
Рисунок 7 - Установки с
гидравлическим модулем и
буферной емкостью - стандартная
схема подключения воды
1 Манометры: показывают
давление воды на входе и выходе
(внутри установки предусмотрено
2 патрубка подключения
манометров - см. позицию 1 на
рисунке 5).
2 Уравнительный клапан:
регулирует поток воды.
3 Клапан выпуска воздуха
позволяет удалять воздух из
водяного контура во время его
заполнения.
4 Запорные вентили: отключают
охладители и насос циркуляции
воды на время операции по
обслуживанию.
5 Термометры: показывают
температуру охлажденной воды на
входе и выходе.
6 Компенсаторы расширения: для
предотвращения механических
нагрузок между охладителем и
оборудованием трубопроводов.
7 Запорный вентиль на выпускном
патрубке: используется для
замера давления воды на входе
или выходе испарителя.
Установка
CG-SVX04A-XX 231
