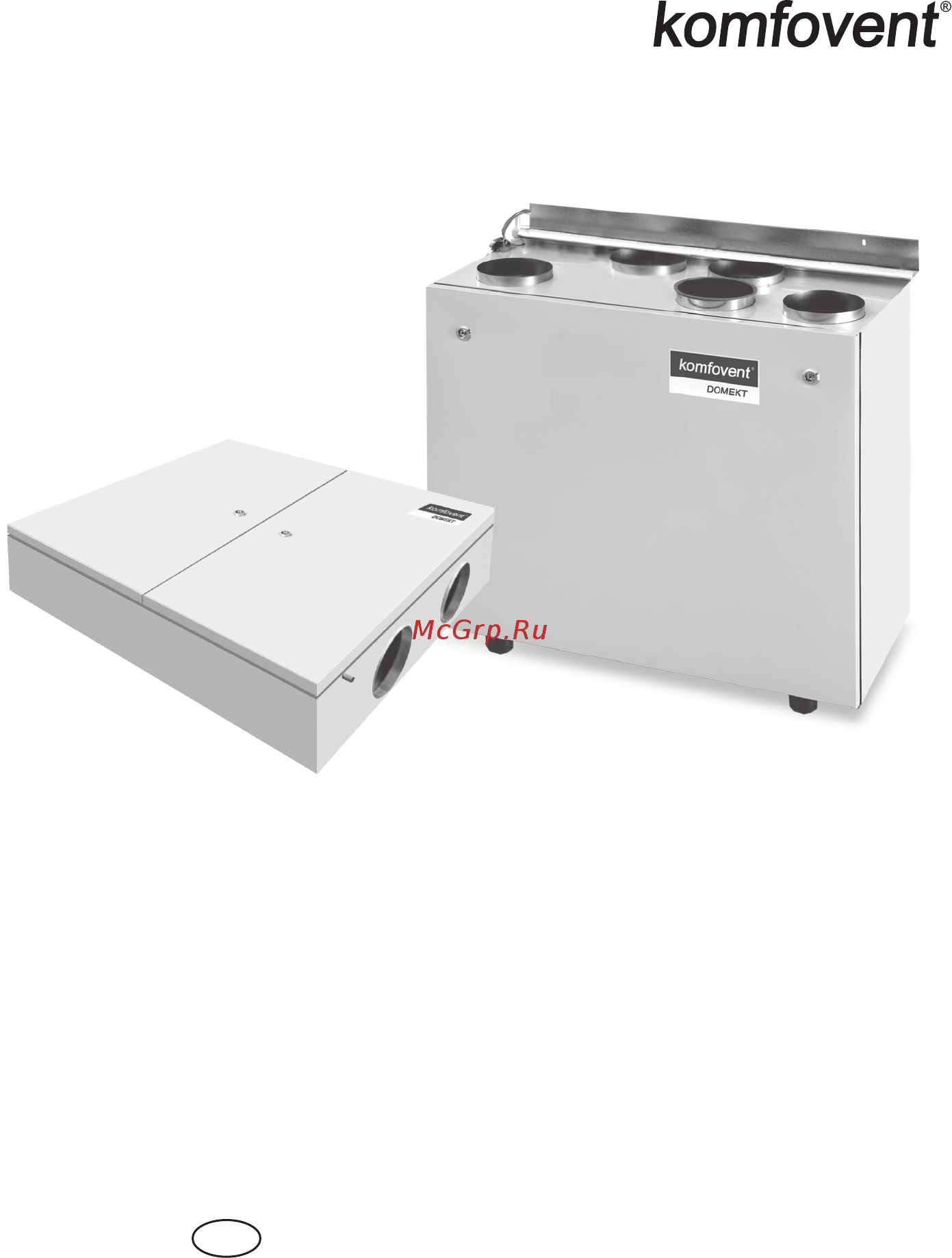

Komfovent Verso P 1200 H Паспорт и инструкция по монтажу онлайн
Содержание
- Содержание 3
- Транспортировка вентиляционных устройств 4
- Требования безопасности 4
- Краткое описание устройства 5
- Dp vp3 18 05 6
- Uab komfovent оставляет себе право производить изменения заранее об этом не предупредив 6
- Внутри устройства имеются греющиеся элементы температура поверхности которых может быть велика поэтому во избежания ожогов руками до них дотрагиваться нельзя 6
- Выбрав управление без предварительного нагревателя но через обходную заслонку холодного воздуха необходимо дополнительно установить канальный вторичный нагреватель если вентиляционная установка смонтирована во влажном помещении на внешних стенках уста 6
- На установках с противоточным или перекрестным пластинчатым теплообменником без интегрированного предварительного нагре вателя обязательно в воздуховод забираемого с улицы воздуха монтировать дополнительный нагреватель который обеспечит температуру забираемого с улицы воздуха не ниже 4 c 6
- Новки может образоваться конденсат когда на улице холодно рис 3 монтируя установку в таких по мещениях следует обратить внимание чтобы конденсат не повредил конструкций здания или мебели 6
- Рис 3 график образования конденсата на наружных поверхностях вентиляционной установки 6
- Риск замерзания теплообменников возрастает с понижением температуры входящего наружного воздуха для избежания замерзания теплообменников может быть применена опция разморозки оттаивания в зависимости от типа и конструкции установки используется различные способы определения и предотвращения замерзания теплообменников вероятность замерзания для пере крёстного пластинчатого теплообменника возникает при наружной температуре от 5 до 10 c один из способов предотвращения замерзания это поддержание температуры приточного воздуха на безопасном для данного теплообменника уровне или иначе интегрированный предваритель ный нагреватель другие методы такие как использование обводной заслонку by pass или сни жение скорости вращения для ротационного теплообменника на время разморозки может стать причиной не постоянной температуры приточного воздуха а уменьшение приточного потока и вовсе причиной его нехватки 6
- Dp vp3 18 05 7
- Uab komfovent оставляет себе право производить изменения заранее об этом не предупредив 7
- В помещении в котором смонтирована вентиляционная установка поддерживать более низкую 7
- Вентиляционные устройства не предназначены для вентиляции помещений с повышенной влагой бассейны сауны бани авто мойки и т д 7
- Воздуха поступающего в вентиляционную установку 7
- Для уменьшения вероятности образования конденсата на на ружных поверхностях вентиляцион 7
- Использовать предварительный нагреватель который обеспечит более высокую температу ру 7
- Наружная температура c 7
- Ной установки рекомендуется 7
- Относительная влажность воздуха в помещении где смонтирована установка 7
- Относительную влажность воздуха 7
- По графику на рисунке 3 можно определить условия при которых на стенках вентиляционной установ ки может образоваться конденсат 7
- Пример 1 температура в помещении 20 c влажность в помещении 47 конденсат появится когда наруж ная температура ниже 3 c 7
- Пример 2 температура в помещении 22 c наружная температура 5 c конденсат появится когда влаж ность в помещении выше 37 7
- Пример 3 влажность в помещении 40 наружная температура 0 c конденсат появится когда темпе ратура в помещении выше 24 5 c 7
- Рекомендуется установку эксплуатировать безостановочно а в случаях когда вентиляция не нужна уменьшить интенсивность вентиляторов до минимума 20 таким образом будет обеспе чены благоприятные климатические условия внутри помещения и уменьшится количество конденсата во внутри установки который может повредить электронные компоненты 7
- Температура в помещении где смонтирована установка c 7
- Принципиальные схемы устройства 8
- A забираемый наружный воздух 9
- B подаваемый в помещение воздух 9
- C вытягиваемый из помещения воздух 9
- D удаляемый воздух 9
- Dp vp3 18 05 9
- Uab komfovent оставляет себе право производить изменения заранее об этом не предупредив 9
- Verso p 1200 h 9
- Verso p 1600 f 2000 f 9
- Verso p 1600 h 2000 h 9
- Verso p 3000 h 4000 h 4500 h 7000 h 9
- Не соответствует директиве экодизайна от 2016 г 9
- Пластинчатый теплоутилизатор 2 воздухонагреватель электрический или водяной 3 фильтр приточного воздуха 4 фильтр вытяжного воздуха 5 приточный вентилятор 6 вытяжной вентилятор 7 обходная заслонка воздуха 8 дренаж конденсата необходимо установить сифон 9 место подключения силового кабеля 10 каплеуловитель 11 патрубки для подвода и отвода воды 9
- Монтаж устройства 10
- Только для установoк f типа 11
- Dp vp3 18 05 12
- Uab komfovent оставляет себе право производить изменения заранее об этом не предупредив 12
- Положение держателей устройства domekt pp 300 v domekt pp 450 v 12
- Рис 6 12
- Стенной болт 2 дюбель 3 навесной держатель 1 4 навесной держатель 2 5 болт m5 6 прокладка 7 саморез 8 l образный держатель 9 шаиба m5 din9021 12
- Узел 1 12
- Монтаж дренажного сифона когда он находится со стороны всасывания воздуха 13
- Оборудование дренажа 13
- Монтаж дренажного сифона когда он на стороне подачи воздуха 14
- Подключение водяных нагревателе 15
- Подключение водяных нагревателей 15
- Соединение секций 15
- Заключительная проверка 16
- Система воздуховодов 16
- Эксплуатация и обслуживание 17
- Технические данные устройств 18
- Dp vp3 18 05 19
- Uab komfovent оставляет себе право производить изменения заранее об этом не предупредив 19
- Вес напряже 19
- Во дян ного 19
- Водяные нагреватели могут быть заказаны отдельно 19
- Воздуха 19
- Высот 19
- Данные при номинальном количестве воздуха 19
- Длин 19
- Если дополнительно заказан неинтегрированный предварительный нагреватель то его поддерживае 19
- Квт вт мм 19
- Макси мальная cила тока 19
- Максималь ном потоке 19
- Мая температура для оптимальной работы вентиляционного устройства должна быть 4 c 19
- Мм мм мм кг в 19
- Мощность вентиля тора при 19
- Мощность нагревателя 19
- Ние 19
- Параметры 19
- По отдельному заказу изготавливаем 3 230 v 19
- По отдельному запросу изготавливаем f7 класс не соответствует директиве экодизайна от 2016 г 19
- Подклю чение воз духовода 19
- При использовании водяного нагревателя напряжение питания 1 230в 19
- Тип 19
- Ческо 19
- Ширин 19
- Элек три 19
- Используемые в установках фильтры 20
- По отдельному запросу изготавливаем f7 класс не соответствует директиве экодизайна от 2016 г 20
- Расположение подсоединений воздуховодов 20
- Гарантии изготовителя поставщика 21
- Консервация 21
- Консервация и утилизация 21
- Поставщика 21
- Ресурсы сроки службы и хранения 21
- Ресурсы сроки службы и хранения гарантии изготовителя 21
- Ресурсы сроки службы и хранения гарантии изготовителя поставщика 21
- Сведения об утилизации 21
- Год месяц число 22
- Должность личная подпись расшифровка подписи 22
- Свидетельство об упаковывании 22
- Согласно требованиям предусмотренным в действующей технической документации 22
- Упакована на 22
- Упаковывание произвел 22
- Свидетельство о приемке 23
- Dp vp3 18 05 24
- Www komfovent by 24
