UAB KOMFOVENT оставляет себе право производить изменения заранее об этом не предупредив
13
DP-VP3-18-05

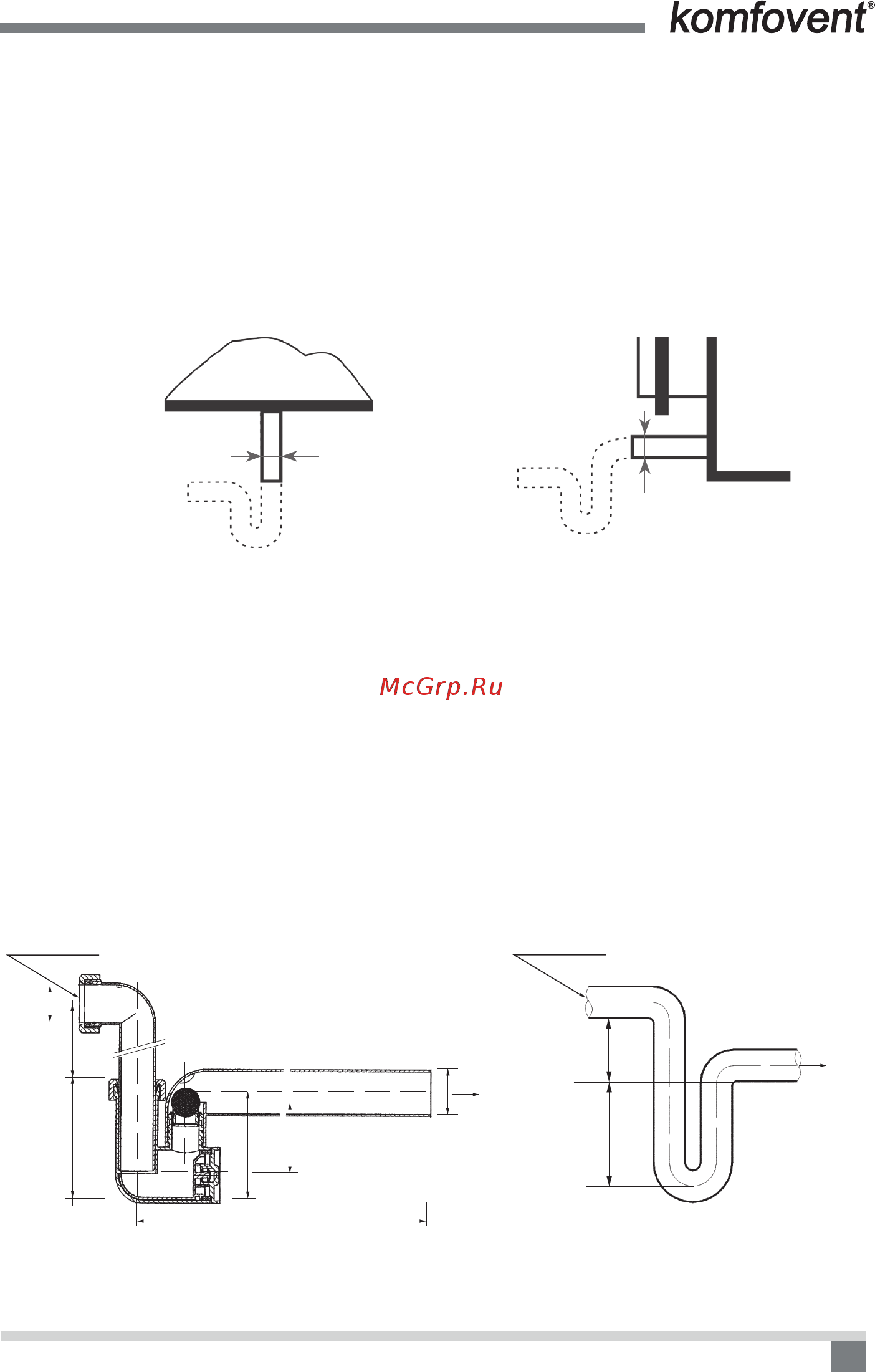

4.1. Оборудование дренажа
Все дренажные соединения должны быть выполнены соответствующим образом. Из-за неправиль-
ного соединения, устройство и вокруг него находящаяся зона может быть залита водой. Заполните
сифон водой перед запуском устройства.
Все дренажные каналы должны быть изолированы в тех местах, где попадающий конденсат может
нанести вред. Если устройство смонтировано в не отопляемом помещении, дренажный патрубок дол-
жен быть изолирован и обогрет нагревательным кабелем.
Дренажный патрубок и сифон
Схема оборудования дренажа устройства
вертикального исполнения
узел 1
D = 15
Рис. 7 a
Схема оборудования дренажа устройства
горизонтального исполнения
view 2
D = 15
узел 2
Рис. 7 б
* VERSO P 400-1200 – D = 15 mm
VERSO P 1600-7000 – D = 28 mm
Направление сифона для воды можно менять, вращая насадку сифона в одну или другую сторону.
При установке сифона следить за тем, чтобы он не повредил находящиеся рядом устройства и эле-
менты здания. Если дренаж устанавливается и проходит через холодные помещения или элементы
зданий, то дренажную трубу надо изолировать от холода и оборудовать антиобледенительной систе-
мой (нагревательным кабелем).
4.1.1. Монтаж дренажного сифона, когда он находится со стороны всасывания воздуха
Если вентилятор стоит последним в цепи функциональных элементов вентиляционной установки, то
он создает внутри установки разрежение. Из-за этого могут возникнуть сложности с удалением кон-
денсата и появляется опасность залить конденсатом технические помещения. Поэтому очень важно
правильно установить систему дренажа. Высота H
1
мм должна быть эквивалентна половине отрица-
тельного давления внутри установки. Высота H
2
мм должна быть эквивалентна разряжению внутри
установки.
Ø 32
25-240106
DN 40
95
H
1
, H
2
140-310
Kонденсат Kонденсат
H
2
H
1
