UAB KOMFOVENT оставляет себе право производить изменения заранее об этом не предупредив
9
C3.1-16-01
2. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
2.1. Управление установкой
Автоматика вентиляционной установки обеспечивает управление
физическими процессами, про-исходящими в установке. Система
автоматики состоит из:
• платы контроллера;
• предохранителей, промежуточной платы и плат управления,
которые все смонтированы внутри установки;
• пульта управления, который может быть установлен в любом
удобном для пользователя месте;
• приводов управления;
• датчиков давления и температуры.

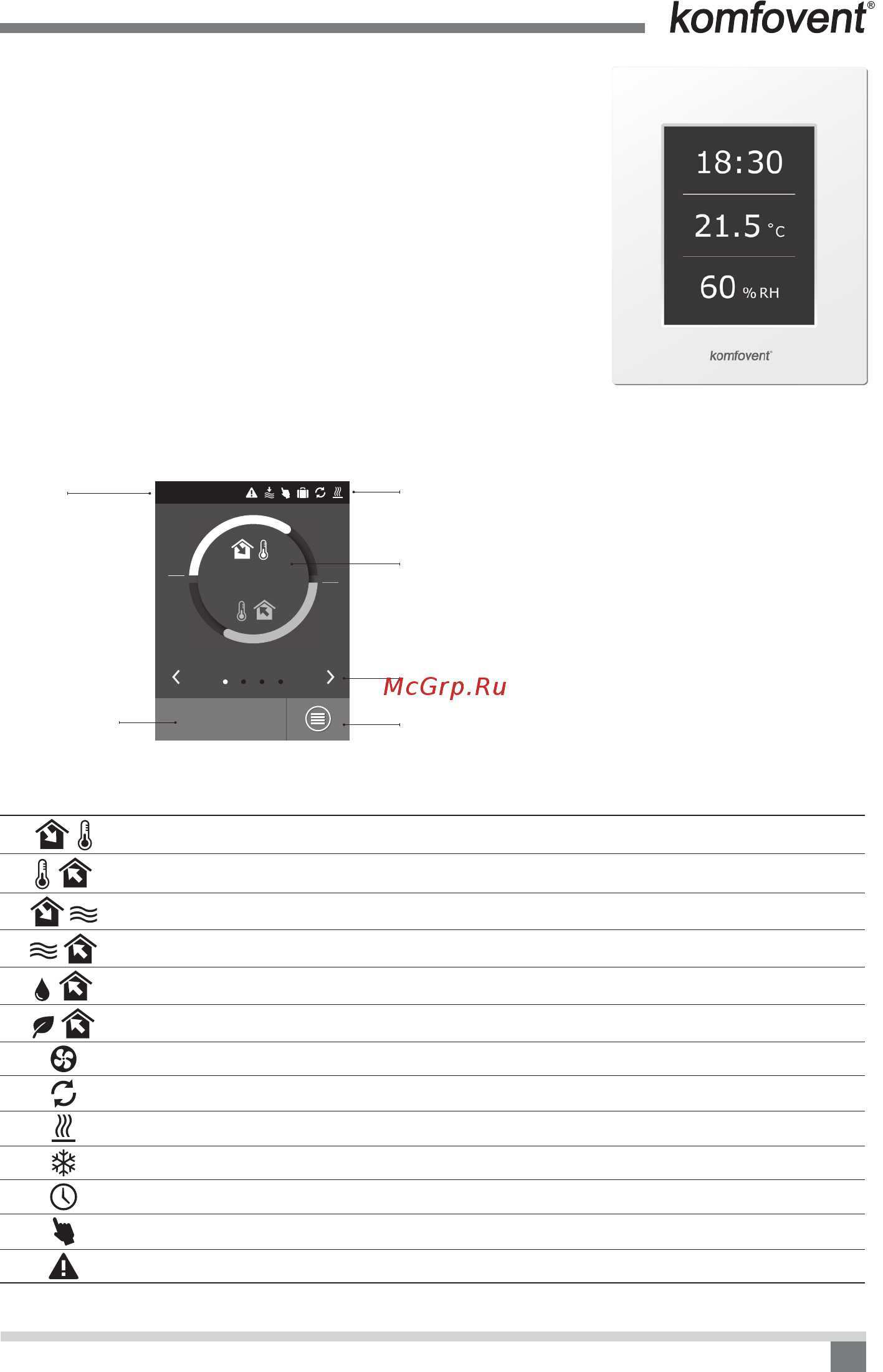

Пульт управления (рис. 2.1) предназначен для дистанционного
управления вентиляционной установкой, изменения и отображения.
2.2. Индикация пульта управления
РЕЖИМ 1
21,9 °C
21,3 °C
Температура
16:30
Выбор режимов
работы
Меню
Время
Отображение режимов /
функций установки
Окно обзора основых
параметров
Переключение окон
просмотра
Значение символов, отображаемых на пульте управления
Температура приточного воздуха
Температура вытяжного воздуха
Приточный расход воздуха
Вытяжной расход воздуха
Влажность вытяжного воздуха
Качество вытяжного (помещения) воздуха
Работают вентиляторы
Происходит возврат энергии
Происходит подогрев воздуха
Происходит охлаждение воздуха
Работа по недельной программе
Активирование управления внешними контактами (см. 2.5.2.5 отдел)
Сообшение о неисправности
Рис 2.1. Пульт управления
