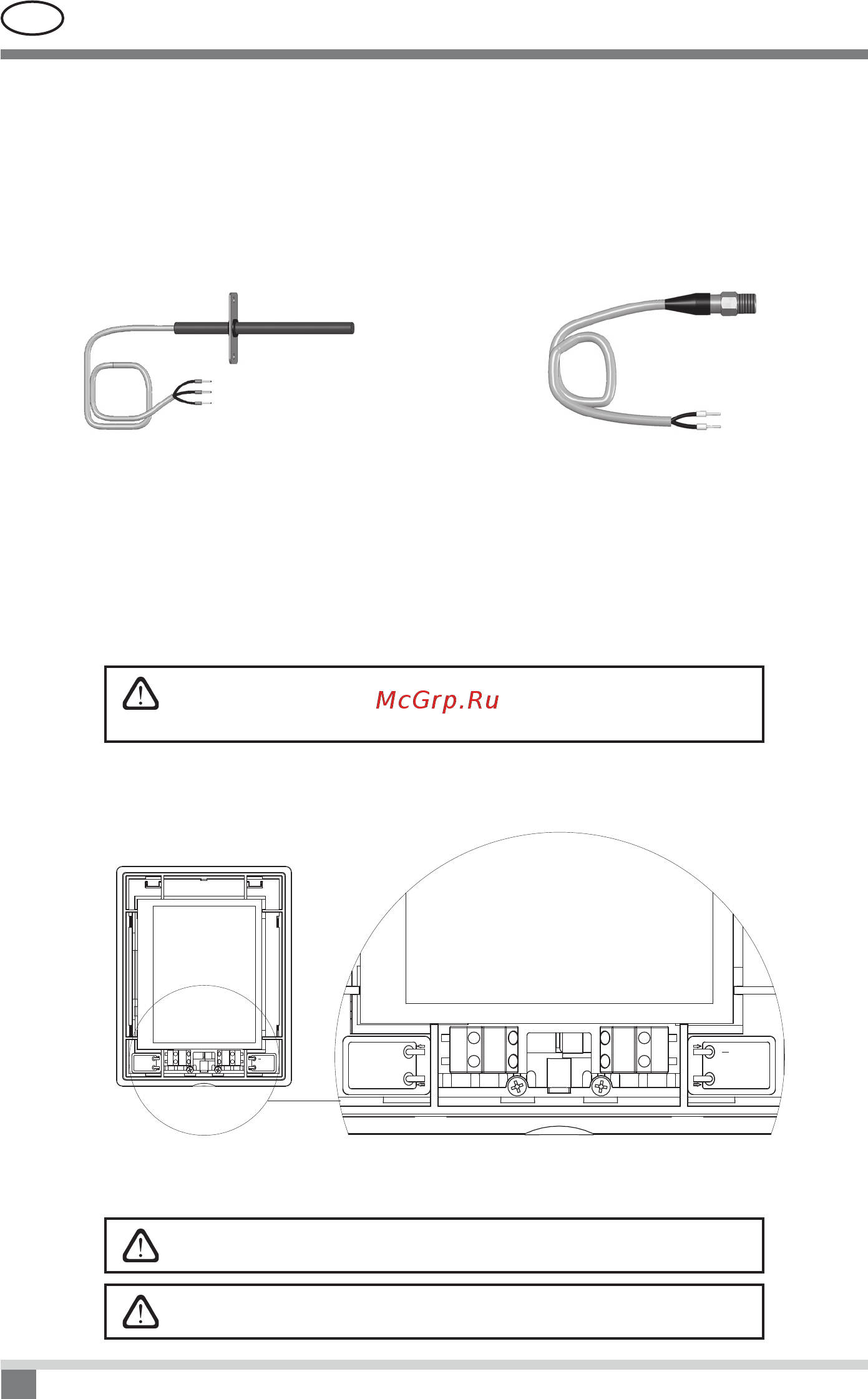

1.4. Монтаж датчиков температуры
Датчик температуры приточного воздуха B1 (см. 1.4 а рис.) монтируется в воздуховоде в предусмо-
тренном месте, после секции электрического нагревателя или секции охладителя (если предусмотре-
на). Минимальное растояние от воздушного отверсия устройства до датчика должно быть не менее
чем два диаметра круглого соединенительного элемента или диагональ прямоугольного соединения.
Датчик температуры воды B5 (см. 1.4 б рис.) монтируется на патрубке обратной воды вкрутив его в
предусмотренное отверстие. Датчик рекомендуется термоизолировать!
Датчик температуры приточного воздуха B1
Рис. 1.4 a
Датчик температуры воды B5
Рис. 1.4 б
1.5. Требования по монтажу пульта управления
1. Пульт управления монтируется в помещении, в котором должны быть обеспечены следущие усло-
вия:
1.1. температура окружающей среды 0 ºC ... 40 ºC;
1.2. интервал относительной влажности 20 % ... 80 %;
1.3. должна быть обеспечена защита от случайных капель воды (IP X0).
2. Подключение пульта управления предусмотрено через отверстие на задней его стенке либо снизу.
3. Пульт может быть установлен на коробке скрытого монтажа или в любом другом месте просто про-
делав два отверстия на монтируемой поверхности.
Для монтажа пульта управления не используйте шурупы другого
типа или размера, чем те которые комплектуются в месте. Непра-
вильные шурупы может повредить электронику пульта.
1.6. Подключение пульта управления
Пульт управления подключается к зажымам платы подключения (см. рис. 1.3 a или 1.3 б). Длина со-
единительного кабеля между пультом и установкой не может превышать 150 м.
Yellow (A)
( ) White
(+) RedGreen (B)
Yellow (A)
(+) Red
Green (B)
( ) White
Yellow (A)
( ) White
(+) RedGreen (B)
Yellow (A)
(+) Red
Green (B)
( ) White
Рис. 1.6. Подключение пульта управления
Типы кабелей подключения пульта управления и других элементов
указаны в электрической схеме!
Перед тем как зафиксируете переднюю крышку пульта, снимите
защитную пленку с экрана!
