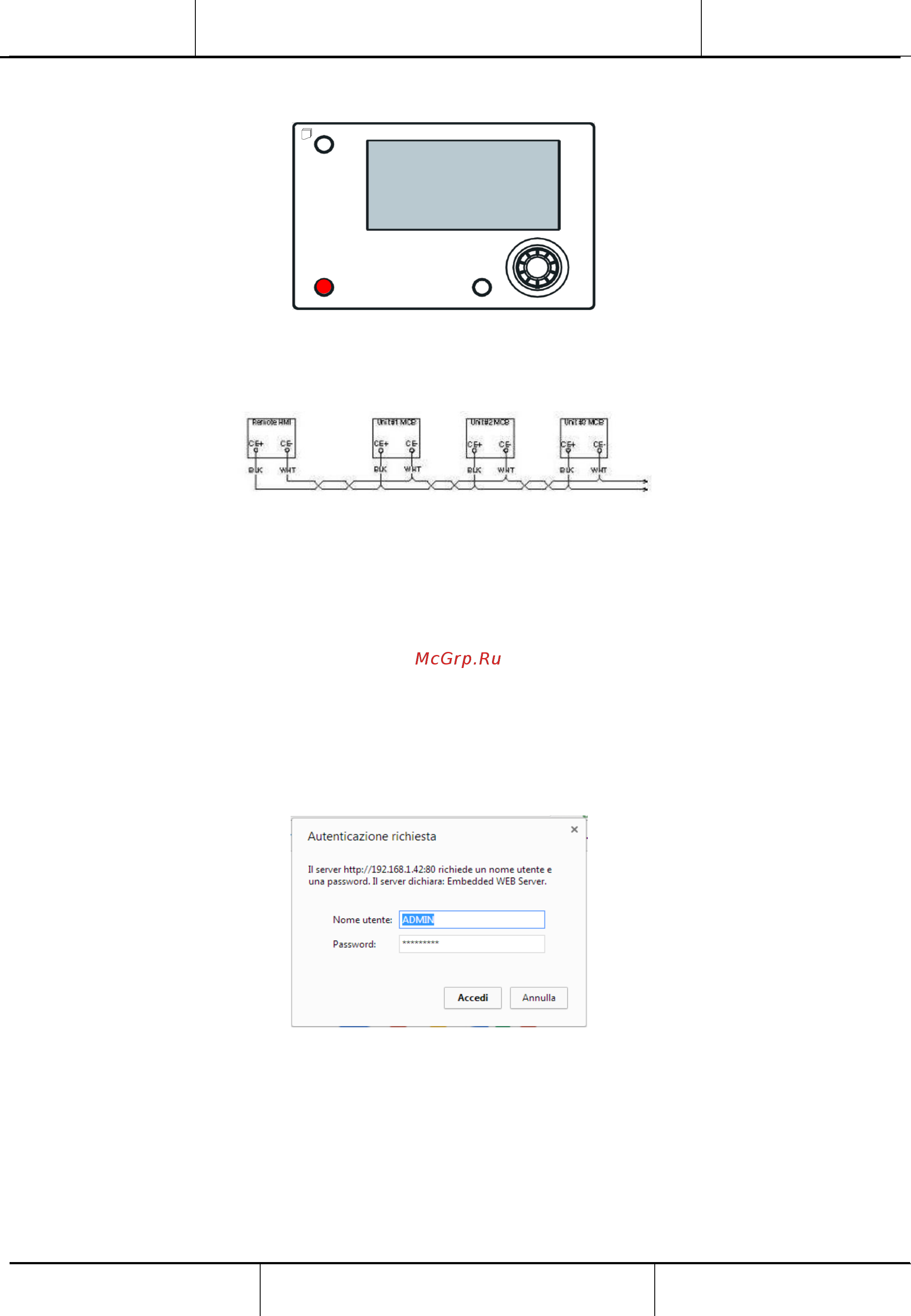

Длину кабеля ЧМИ удаленного пользователя можно увеличить до 700 м, используя подключение через
технологическую шину на контроллере агрегата. По гирляндной схеме, показанной ниже, один ЧМИ
может быть подключен к максимум 8 агрегатам. Подробную информацию см. в отдельном руководстве
по ЧМИ.
3.8 Встроенный веб-интерфейс
Встроенный веб-интерфейс контроллера MicroTech III позволяет отслеживать работу агрегата по
локальной сети. В зависимости от конфигурации сети IP-адрес MicroTech III может быть статическим
или может выдаваться DHCP-сервером.
Используя обычный веб-браузер, с обычного ПК можно зайти на контроллер агрегата, введя его IP-
адрес или имя узла, которые отображаются на странице About Chiller (Об агрегате), доступной без
ввода пароля.
При подключении будет выдан запрос на ввод имени пользователя и пароля. Чтобы получить доступ к
веб-интерфейсу, введите следующие учетные данные:
Имя пользователя: ADMIN
Пароль: SBTAdmin!
Откроется страница Главного меню. Данная страница является копией встроенного ЧМИ, имеет те же
уровни доступа и ту же структуру.
