Инверторные водо-воздушные охладители и тепловой
насос
D-EOMZC00106-17_02RU
Руководство по эксплуатации
18/101
EWAD TZ — EWAD/H TZ B
EWWD VZ — EWWH VZ
3 ЭКСПЛУАТАЦИЯ КОНТРОЛЛЕРА

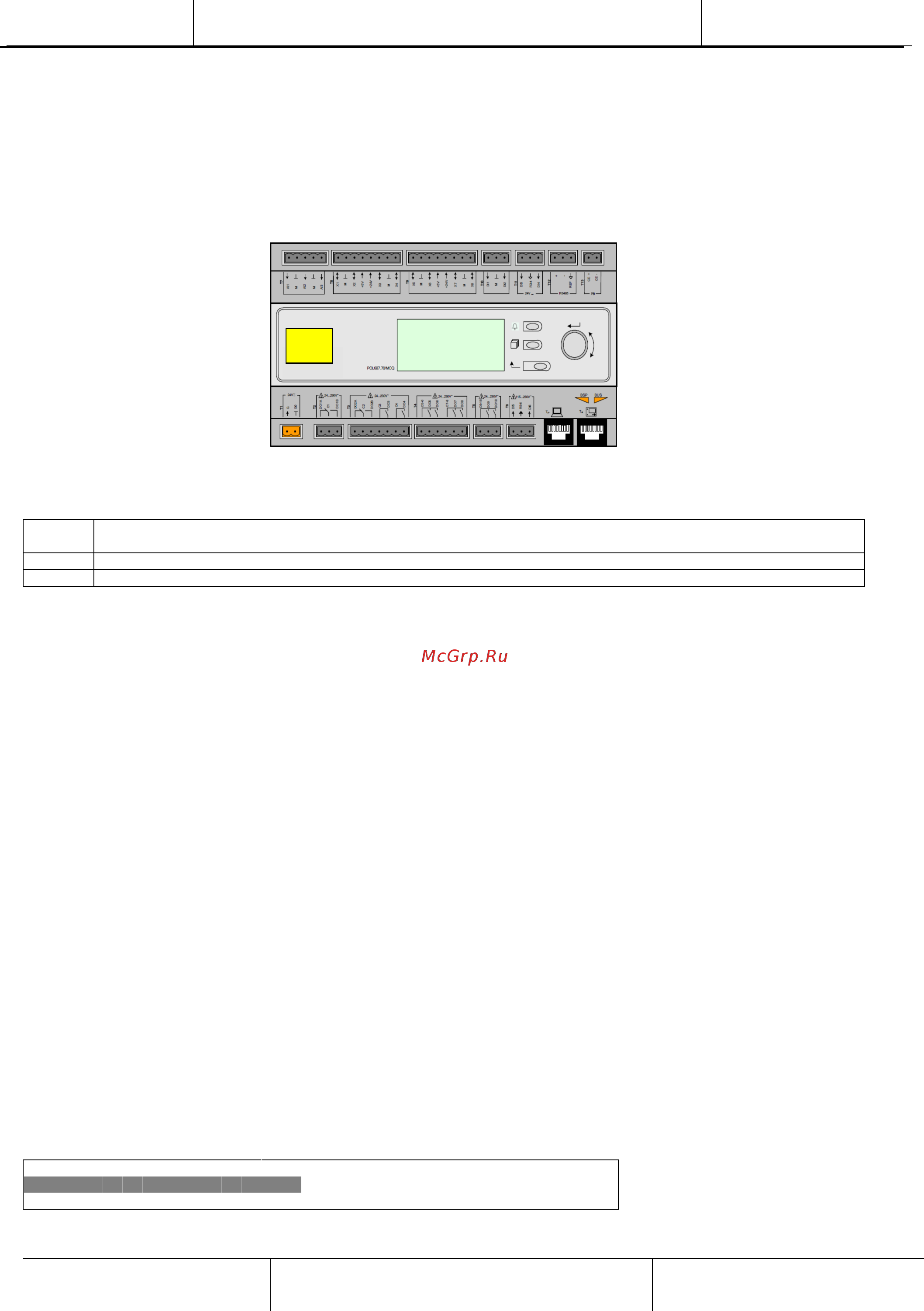

Система управления агрегатом состоит из контроллера (КА) и набора модулей расширения
функционала. Связь между КА и всеми платами организована по внутренней периферической шине.
Microtech III постоянно контролирует информацию, поступающую от различных датчиков давления и
температуры, установленных и подключенных к агрегату. КА имеет программу управления агрегатом.
Стандартный ЧМИ включает в себя встроенный дисплей (A) с 3 кнопками (B) и устройство управления
push’n’roll (C).
Клавишная панель/дисплей (A) включает в себя 5-строчный дисплей на 22 символов. Ниже указаны
функции трех кнопок (B):
Состояние аварийных сигналов (с любой страницы вызывается страница с перечнем аварийных сигналов,
журналом аварийных сигналов и моментальным снимком, если он есть)
Возврат на главную страницу
Возврат на предыдущий уровень (в т.ч. на главную страницу)
Кнопка управления push’n’roll (C) используется для навигации по страницам меню, настройкам и
данным ЧМИ в рамках действующих прав пользователя. С помощью вращения кнопки осуществляется
переход между строками на экране (странице) и увеличение или уменьшение редактируемых значений
в режиме правки. Нажатие кнопки аналогично действию кнопки «Ввод» и позволяет перейти к
следующему набору параметров.
3.1 Общие рекомендации
Перед включением агрегата необходимо учесть следующие рекомендации:
После выполнения всех операций и настроек закройте все щиты распределительных коробок
Щиты распределительных коробок могут открывать только квалифицированные специалисты
Настоятельно рекомендуется подключить дистанционный интерфейс, если необходим частый
доступ к контроллеру агрегата
Испаритель, компрессоры и соответствующие инверторы оснащены электрическими
обогревателями для защиты от замерзания. Эти обогреватели запитываются от цепи питания
агрегата, а их температура контролируется терморегулятором или контроллером агрегата. При
крайне низких температурах возможно повреждение ЖК-дисплея контроллера. Поэтому
настоятельно рекомендуется зимой держать агрегат постоянно включенным, особенно в
условиях холодного климата.
3.2 Навигация
При подаче питания на контур управления включится экран контроллера, на котором будет показана
главная страница. Перейти к ней также можно нажатием на кнопку «Меню». Для навигации нужно
только навигационное колесико, хотя, как говорилось ранее, кнопки «МЕНЮ», «АВАРИЙНЫЙ СИГНАЛ»
и «НАЗАД» можно использовать для быстрого доступа.
На следующем рисунке показан пример экрана ЧМИ.
M
a
i
n
M
e
n
u
1
/
11
E
n
t
e
r
P
a
s
s
w
o
r
d
U
n
i
t
S
t
a
t
u
s
=
A
B
C
КА
A
