Dimmax Skyron RG 50E-30 [14/25] Автоматика
![Dimmax Skyron RG 50E-15 [14/25] Автоматика](/views2/1669563/page14/bge.png)
14

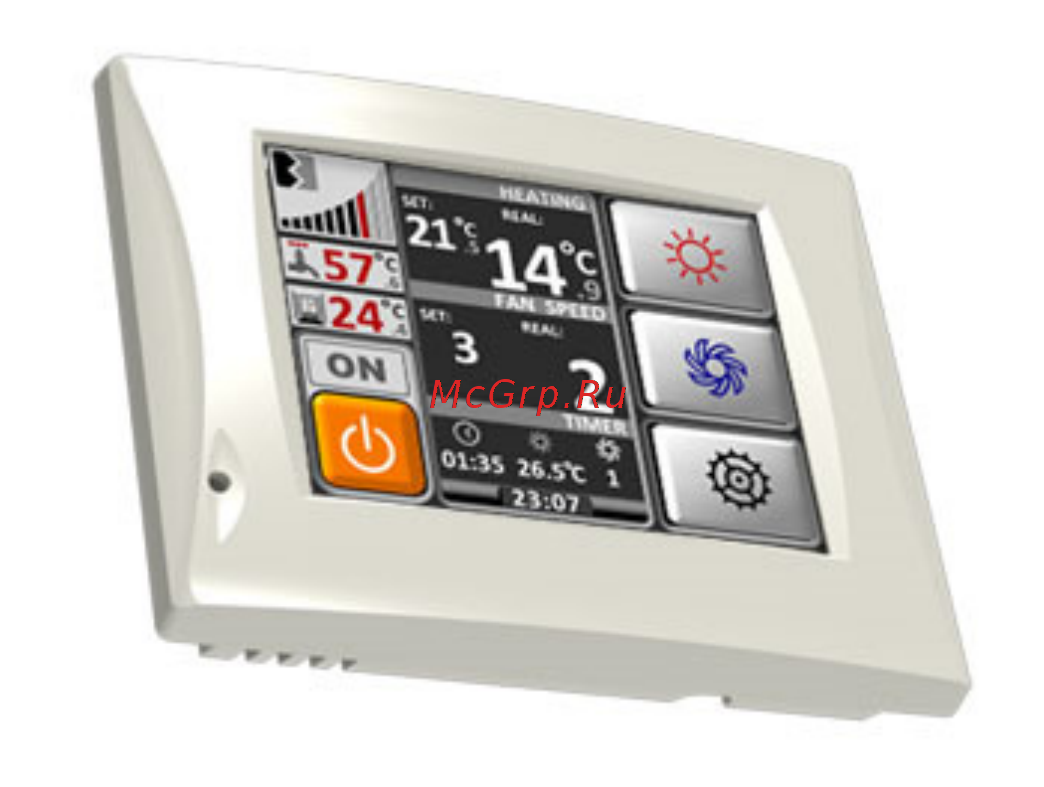

Автоматика.
Назначение:
•
Автоматическое ПИД-регулирование мощности калорифера для
нагрева воздуха до заданной температуры в диапазоне от +5°С до +30°С
для электрического калорифера и от +15°С до +30°С для водяного
калорифера;
•
Управление производительностью - переключение скорости
вентиляторов. Вытяжной вентилятор переключается синхронно с
приточным;
•
Многоуровневая защита от замерзания калорифера (в приточных
установках с водяным калорифером). Система автоматики
контролирует температуру калорифера, окружающего его воздуха и
обратной воды с помощью трех независимых датчиков, что исключает
возможность размораживания калорифера в холодное время года из-за неисправности одного из них;
•
Защита от перегрева калорифера (в приточных установках с электрическим калорифером). При срабатывании датчиков перегрева
приточная установка выключается;
•
Контроль загрязненности воздушного фильтра по датчику дифференциального давления. Контроль работы вентилятора по датчику
дифференциального давления или по встроенному в двигатель термоконтакту;
•
Контроль состояния датчиков на обрыв и короткое замыкание;
•
Недельный таймер для программирования режима работы (температура, производительность, включение/ отключение) приточной
установки по дням недели в заданное время (до четырех команд в сутки);
•
Функция "Понижение скорости". В холодное время года мощность калорифера может оказаться недостаточной для поддержания
заданной температуры. В этом случае скорость вентилятора будет автоматически снижаться до тех пор, пока температура на выходе
приточной установки не поднимется до заданной;
•
Функция "Автоматический запуск системы". При сбое и восстановлении питания приточная установка начнет работать в том же
режиме, в котором она находилась до отключения питания;
•
Подключение к системе "умный дом" по стандартному протоколу Modbus RTU. Управление приточной установкой и другими
устройствами с помощью SCADA систем.
•
Управление внешними устройствами. Контроллер имеет выходы для управления вытяжной установкой, активными внешними
фильтрами (фотокаталитический, электростатический и др.), канальным увлажнителем и другими внешними устройствами.
•
Удаленное управление ("Внешний стоп" отключение/ включение, "Пожар" – аварийное отключение) приточной установкой от
внешних устройств, таких как гигростат, датчик углекислого газа, пожарная сигнализация и других.
Группа условий эксплуатации:
- в части воздействия факторов внешней среды – Т2 по ГОСТ17516-90,
- в части воздействия климатических факторов – УХЛ по ГОСТ 15543.1-89.
Технические данные:
Температура окружающей среды +5…+30 оС
Температура монтажных поверхностей +5…+30 оС
Номинальное напряжение питающей сети 1х220В/3х380В, частота 50 Гц
Суммарная мощность приводов по цепи +24В (DC) не более 15Вт
Напряжение и ток циркуляционного насоса 1х220В/5,0А
Суммарный ток двигателей вентиляторов не более 16А/3х380В
