 ВВЕДЕНИЕ

Сборка должна проводиться в следующем

порядке:

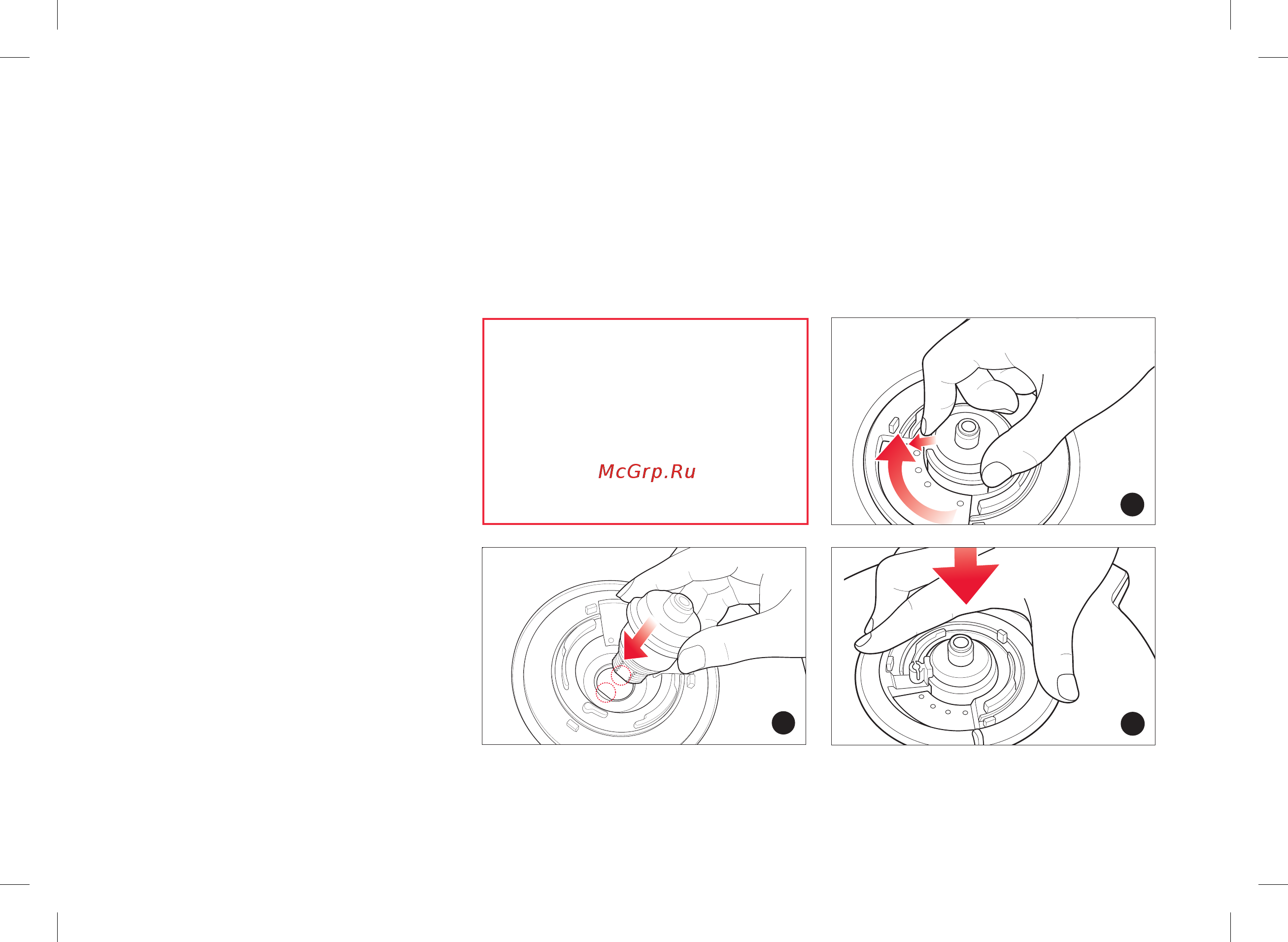

1. Поместите хомут сопла в отверстие

в крышке и закрутите гайку. Вставьте

блок сопла (Рис. 1).

2. Поверните и заблокируйте блок сопла.

(Поверните блок так, чтобы выемка

на нем совместилась с частью,

отмеченной на рисунке маленькой

стрелкой, Рис. 2.)

3. Поместите регулятор уровней давления,

совмещая его выступающую внутрен-

нюю часть с углублением блока сопла,

как на Рис. 2. Прижмите его до щелчка

(Рис. 3).

4. Закрепите крышку блока регулятора

давления, слегка прижимая и поворачи-

вая ее по часовой стрелке до щелчка.

ПРИМЕЧАНИЕ! Не снимайте

резиновые кольца-

прокладки, приложен-

ные к каждой части,

во избежание их потери.

Их отсутствие может

вызвать утечку пара.

ПОСЛЕДОВАТЕЛьНОСТь СБОРКИ

БЛОКА РЕГУЛЯТОРА ДАВЛЕНИЯ
