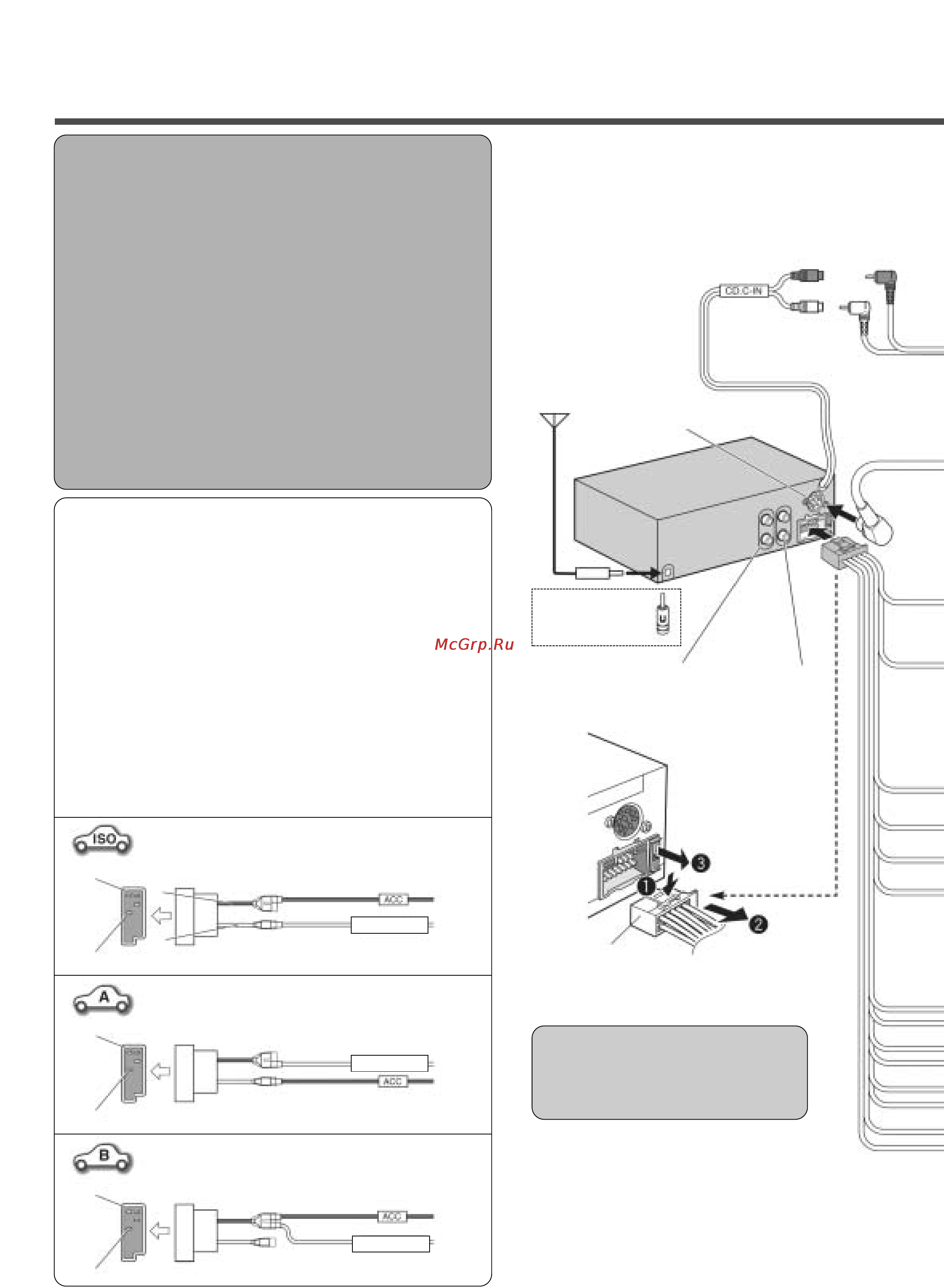

Подключение электрических проводов Предупреждения Перед подключением системы проверьте соединители имеющиеся в вашем автомобиле см меры предосторожности описанные ниже Данное устройство предназначено для установки в автомобиле имеющем заземление отрицательного полюса 12 В источника постоянного тока Во избежание повреждения устройства при выполнении соединений строго следуйте схеме подключения проводов Зачистите примерно 5 мм изоляции с концов проводов для соединения только для проводов с соединителями не отвечающими стандарту ISO Не подключайте разъем питания к устройству до завершения всех необходимых соединений Во избежание короткого замыкания на шасси автомобиля надежно заизолируйте все оголенные части проводов Скрутите все кабели в жгут и не допускайте соприкосновения разъемов кабелей с металлическими деталями автомобиля Схема подключения проводов Пример Подключение CD чейнджера CX DP880N опционнс П красный Л белый Кабель RCA Антенна Разъем для управления CD чейнджером Меры предосторожности соединитель ISO Конфигурация разъема питания должна соответствовать стандарту ISO В некоторых моделях автомобилей конфигурация разъемов соединителей ISO может отличаться от стандарта ISO Убедитесь что конфигурация разъемов в вашем автомобиле соответствует стандарту ISO Для автомобилей типов А или В измените подсоединение красного и желтого проводов как показано на рисунке ниже После выполнения всех соединений следует заизолировать детали обозначенные на схеме звездочкой Ф при помощи изоляционной ленты Примечание По поводу автомобилей не относящихся к классам А и В проконсультируйтесь в магазине специализирующемся на продаже этих автомобилей Л белый п красный Антенный адапте стандарта ISO J Если необходим Выход предусилителя тыловой канал Выход предусилителя фронтальный канал Чтобы вынуть предохранитель Предохранитель Стандарт ISO А7 IGN или АСС переключаемый источник питания 12 В Красный А7 I Батарея 15 А I Желтый желтый А4 Батарея постоянный источник питания 12 В Автомобиль типа А Предохранитель 15 А А7 Батарея постоянный источник питания 12 В Красный Красный Желтый А4 IGN или АСС переключаемый источник питания 12 В Автомобиль типа В А7 Батарея постоянный источник питания 12 В Красный 44 Желтый А4 Нет подключения Разъем силового и акустического кабеля Красный желтый Если предохранитель на задней панели часто перегорает возможно чтото неисправно в устройстве Обратитесь за помощью в ближайший авторизованный сервисный центр Panasonic
