Hansa OTS 625 IH(WH) [8/12] Режим поглощения запахов

MOНТАЖ

Режим поглощения запахов - (очистка воздуха с применением угольного фильтра)

При данном режиме работы в вытяжке должны быть

установлены угольные запахоулавливающие фильтры

(Рис. 4) и воздуховод с внутренним диаметром 120 мм.

Все кухонные испарения очищаются, проходя через

угольные фильтры, установленные на решетках

электромоторов, и затем подаются обратно в помещение через выходную трубу в

верхней части подвесного шкафа. Этот вариант очистки

воздуха применяется в том случае, если на кухне нет

возможности обеспечить отток воздуха наружу.

Кухонная вытяжка, работающую в режиме поглощения запахов, устанавливается

следующим образом:

• открыть обе части жироулавливающего фильтра (Рис.1 поз. 4),

• с помощью шаблона, приложенного к инструкции, в нижней полке подвесного

шкафа вырезать отверстие диаметром 130 мм под воздуховод, отводящий

отработанный воздух, и просверлить отверстия под шурупы, крепящие

вытяжку (Рис. 3),

• вырезать еще одно отверстие диаметром 130 мм в верхней части шкафа

под трубу, подающую воздух обратно в помещение,

• установить переходной фланец на выходное отверстие кухонной вытяжки

(Рис. 2),

• прикрепить вытяжку к шкафу при помощи 4 шурупов, входящих в монтажный

комплект,

Внимание: если глубина шкафа больше глубины кухонной вытяжки, то на

задней стенке вытяжки двумя маленькими

шурупчиками, входящими в монтажный

комплект, прикрепляется маскировочная

планка для маскировки зазора между задней

стенкой вытяжки и стенкой шкафа,

• надеть один конец воздуховода на

переходной фланец, а второй вывести в

отверстие в верхней части шкафа (конец

воздуховода должен находиться над

подвесным шкафом и должен быть

направлен на кухню, а не на потолок).

• полностью выдвинуть переднюю панель

(Рис. 5), установить угольные фильтры

внутри корпуса вытяжки и закрепить на

входных решетках моторов,

• установить алюминиевые жироулавливающие

фильтры на место.

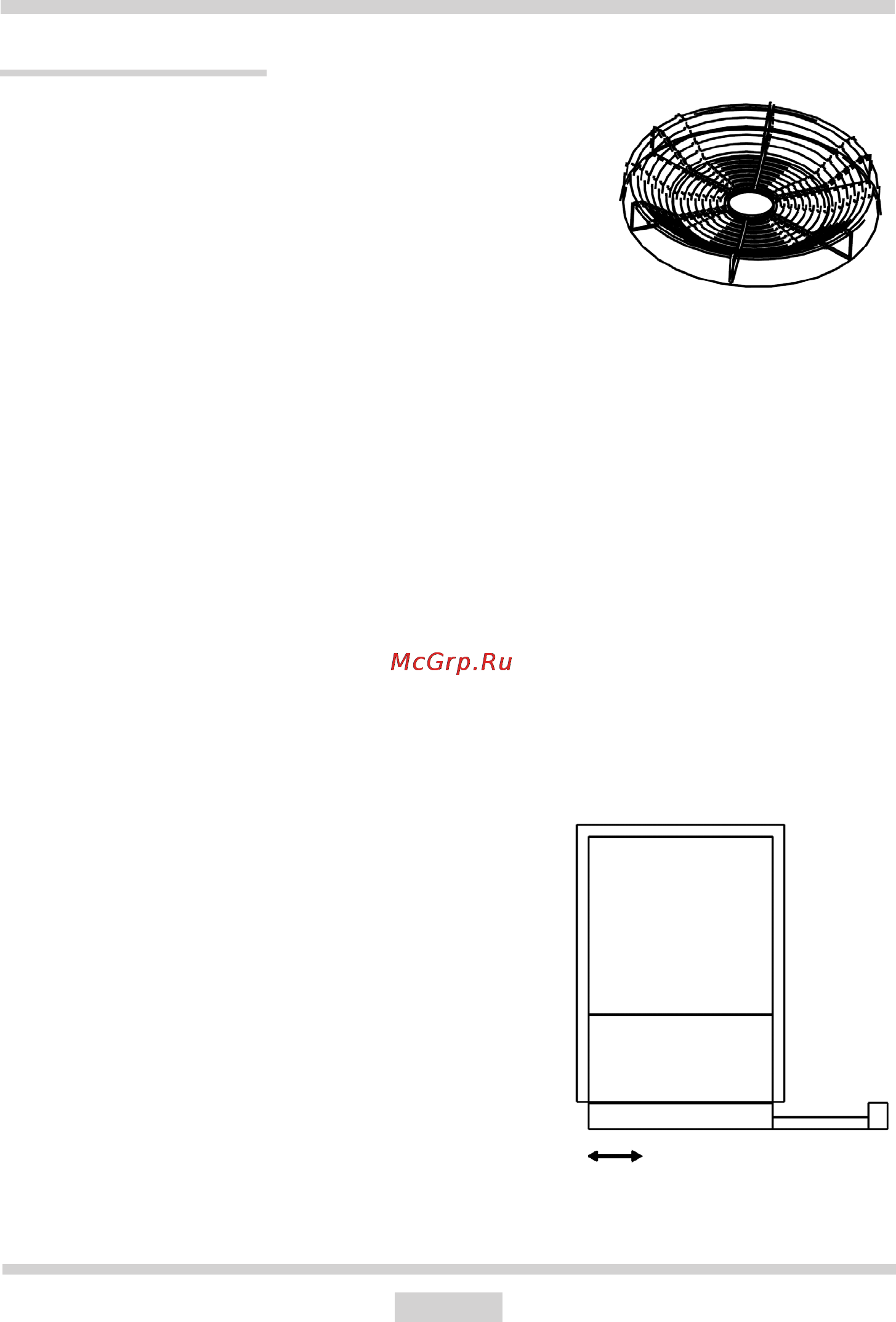

Рис.4

Рис.5
