D-EOMZC00309-19RU
Инструкция по эксплуатации
14/63
EWAD TZB
EWAD/H TZC
EWAD MZ
On 2 - Silent
Агрегат включен — выбрана уставка температуры воды 2 — включен
бесшумный режим вентилятора
При активации функции Fan Silent Mode («Бесшумный режим вентилятора») понижается уровень шума чиллера
и снижается максимальная скорость вращения вентиляторов. Максимальная скорость вращения вентиляторов
понижается на 75%, чтобы уменьшить уровень шума.
4.1.3 Включение/отключение по сети
Включением/отключением чиллера также можно управлять через последовательный протокол, если контроллер
агрегата оснащен одним или несколькими модулями связи (BACNet, Modbus или LON). Ниже приводится порядок
действий для управления агрегатом по сети:
1. Переключатель Q0 = Local («Автономно», см. 4.1)
2. Включение агрегата = Включено (см. 4.1.1)
3. Control Source («Источник команд управления») = Network («Сеть», см 4.5)
4. Замкните контактный переключатель Автономно/Сеть (при необходимости, см. 4.5)!

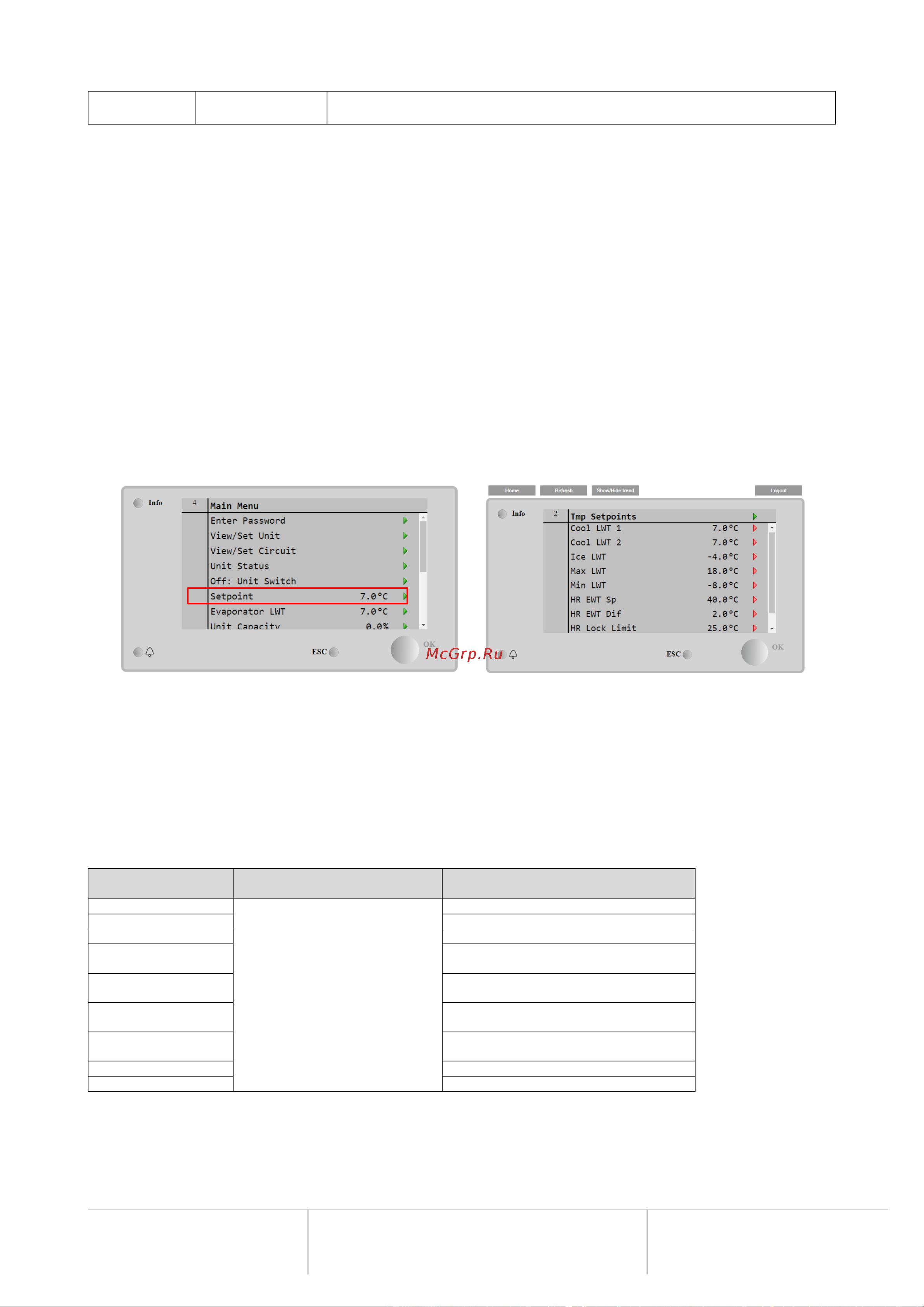

4.2 Уставки температуры воды
Данный агрегат отвечает за охлаждение или нагрев (в случае теплового насоса) воды до значения, заданного
пользователем и показанного на главной странице:
Этот агрегат работает как с первичной, так и со вторичной уставкой, управление которой осуществляется
следующим образом:
1. Выбор с клавиатуры + цифровой контакт двойной уставки
2. Выбор с клавиатуры + конфигурация планировщика
3. Сеть
4. Функция Setpoint Reset («Сброс уставок»)
Сначала необходимо задать первичную и вторичную уставки. В главном меню введите пароль пользователя и
выберите Setpoint («Уставка»).
Параметр
Значение
Описание
Cool LWT 1
В руководстве по монтажу,
эксплуатации и техническому
обслуживанию каждого
конкретного агрегата
приводится диапазон уставок
для режимов охлаждения,
нагрева и хранения льда.
Первичная уставка охлаждения.
Cool LWT 2
Вторичная уставка охлаждения.
Ice LWT
Уставка для режима хранения льда.
Max LWT
Верхний предел LWT1 охлаждения и
LWT2 охлаждения
Min LWT
Нижний предел LWT1 охлаждения и
LWT2 охлаждения
HR EWT Sp
Уставка температуры воды на входе в
рекуператор
HR Dif
Перепад температуры воды
рекуператора
HR Lock Limit
Предел блокирования рекуператора
HR Delta Sp
Разница между уставками рекуператора
Для переключения между первичной и вторичной уставками можно использовать контакт Double setpoint
(«Двойной уставки»), который находится в клеммной коробке пользователя, либо функцию Scheduler
(«Планировщик»).
