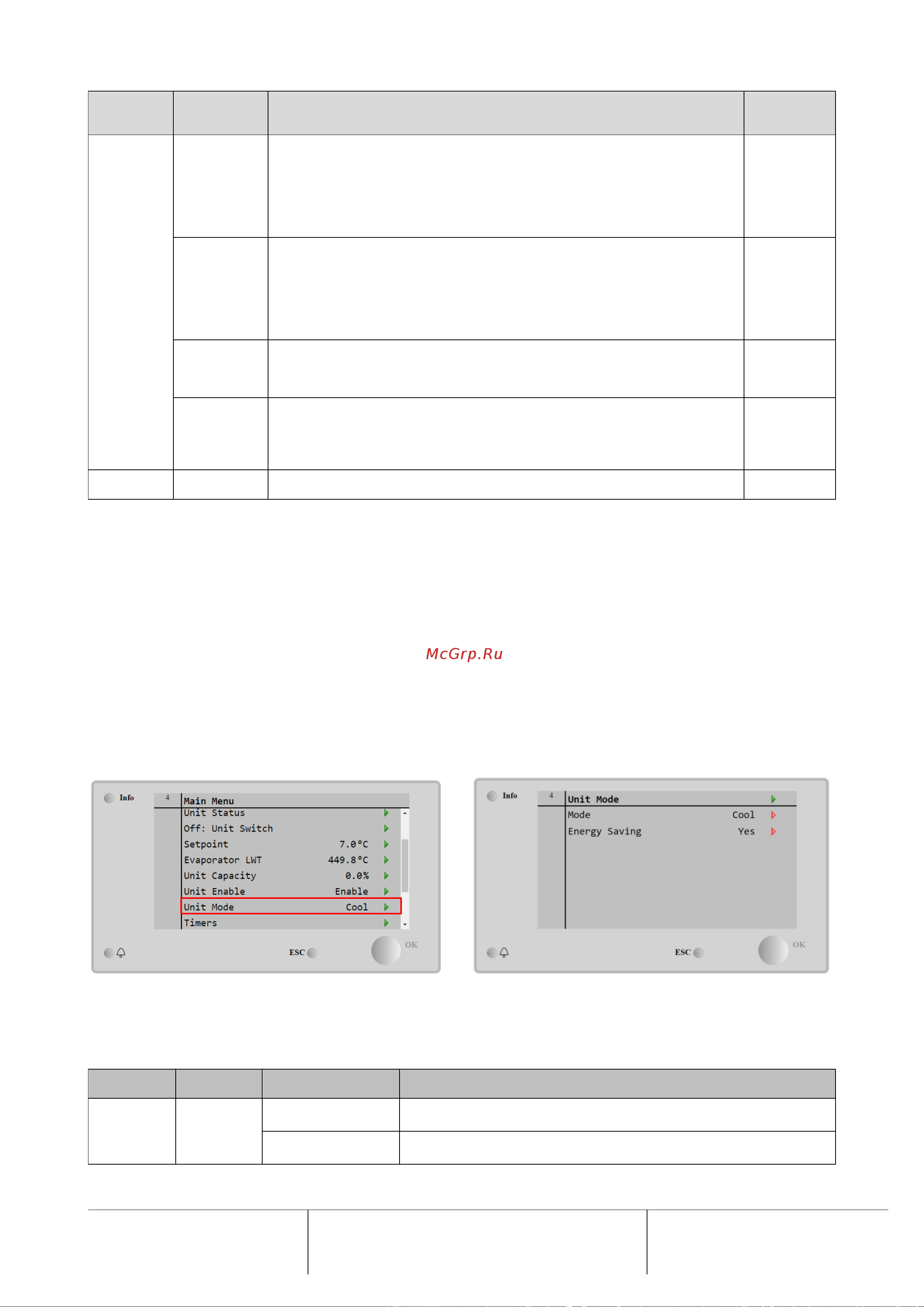

Daikin EWAD190TZ-XLB1 [16/63] Состояние агрегата
![Daikin EWAD190TZ-XLB1 [16/63] Состояние агрегата](/views2/1670364/page16/bg10.png)
D-EOMZC00309-19RU
Инструкция по эксплуатации
16/63
EWAD TZB
EWAD/H TZC
EWAD MZ
Параметр
Значение
Описание
Диапазон
работы
агрегата
Heat/Cool
w/Glycol
Используется как для охлаждения, так и для нагрева. Работа в этом режиме
осуществляется по двум уставкам, выбираемым переключателем Cool/Heat в
электрическом шкафу
• Положение COOL: чиллер работает в режиме охлаждения с активной
уставкой Cool LWT 1.
• Положение HEAT: чиллер работает в режиме теплового насоса с активной
уставкой Heat LWT.
W/C
Heat/Ice
w/Glycol
Используется как для режима хранения льда, так и для режима нагрева. Работа
в этом режиме осуществляется по двум уставкам, выбираемым
переключателем Cool/Heat в электрическом шкафу
• Положение ICE: чиллер работает в режиме охлаждения с активной
уставкой Ice LWT.
• Положение HEAT: чиллер работает в режиме теплового насоса с активной
уставкой Heat LWT.
W/C
Pursuit
Используется одновременно для охлаждения и нагрева воды. Температура
воды на выходе из испарителя поддерживается на уровне уставки LWT
охлаждения. Температура воды на выходе из конденсатора поддерживается
на уровне уставки LWT нагрева.
W/C
Test
Используется для ручного управления агрегатом. Функция ручного управления
применяется для отладки и проверки рабочего состояния приводов. Доступ к
ней возможен через главное меню и только по служебному паролю. Для
активации этой функции необходимо остановить агрегат переключателем Q0 и
выбрать режим Test.
A/C и W/C
Energy
Saving
No, Yes
Включение/отключение функции энергосбережения
Через сеть можно не только включать/отключать агрегат и управлять уставками, но и изменять режим работы.
Дополнительную информацию см. в разделе 4.5 Сетевое управление».
4.3.1 Энергосберегающий режим
В некоторых агрегатах предусмотрена функция энергосбережения, при активации которой снижается потребление
энергии и отключается нагреватель картера компрессора при отключенном чиллере.
В этом режиме запуск компрессоров после их пребывания в отключенном состоянии можно отложить не более чем
на 90 минут.
В условиях жестких временных ограничений пользователь может отключить функцию энергосбережения для
запуска компрессора в течение
1 минуты после подачи команды на включение агрегата.
4.4 Состояние агрегата
Контроллер агрегата предоставляет на главной странице некоторые сведения о состоянии чиллера. Все состояния
чиллера перечислены ниже с разъяснениями:
Параметр
Общее
состояние
Конкретное
состояние
Описание
Unit Status
Auto:
Агрегат находится в режиме автоматического управления.
Работают насос и, как минимум, один компрессор.
Wait For Load
Агрегат находится в режиме ожидания, т. к. терморегулятор
сигнализирует о достижении активной уставки.
