Hansa OKS 652 TH [7/16] Монтаж
![Hansa OKS 652 TH [7/16] Монтаж](/views2/1032160/page7/bg7.png)

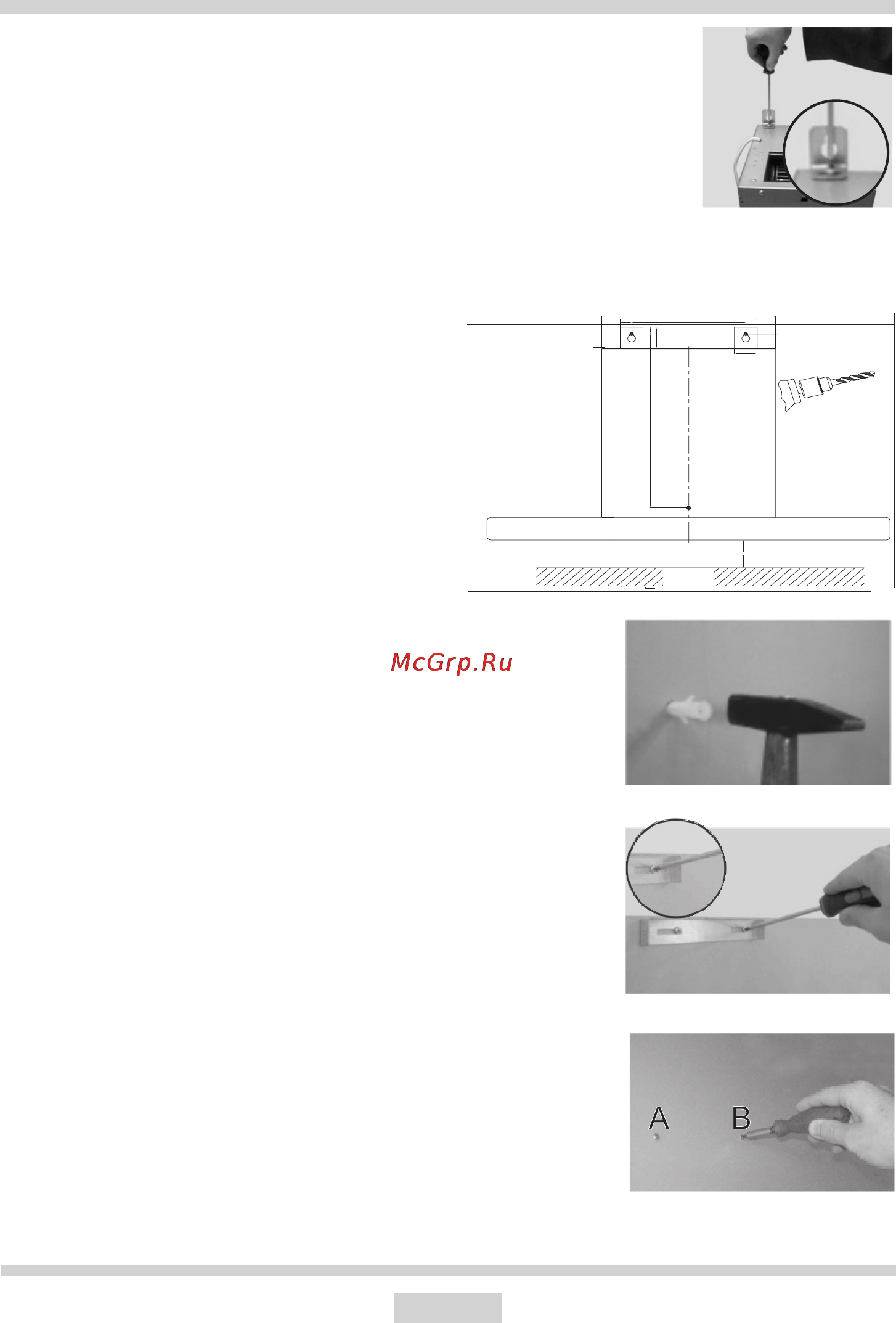

7
МОНТАЖ
Вытяжка комплектуется 2 монтажными петлями (тип
L) для навешивания на стену. Для удобства к петлям
прилагается комплект крепежных болтов. Прежде чем
навесить вытяжку на стену, привинтите петли винтами
M5 x 40 и гайками M5 (Рис. 3).
A) Сверление отверстий под петли
Приложить монтажный шаблон
(Рис. 4) к стене, на которую будет
навешиваться вытяжка, и разметить.
В намеченных точках сверлом Ø 8 мм
рассверлить отверстия (A, B, C). Над
вентиляционным отверстием сверлом
Ø 6 мм рассверлить отверстия под
крепежные элементы труб (D, E) и
привинтить элемент таким образом,
чтобы он находился точно над
вентиляционным отверстием (в версии
воздухоотвода) и на расстоянии 15 см
от потолка.
B) Забивание распорных колышков
Вставить распорные колышки (дюбеля) Ø 8 мм в
рассверленные отверстия (A, B, C) (Рис. 5), a колышки
Ø 6 мм вставить в отверстия D и E
C) Ввинчивание винтов
Используя прилагаемые в комплекте винты,
привинтить крепежный элемент трубы к стене,
ввинчивая винты в распорные колышки Ø 6 мм (D,
E)- Рис. 6.
Ввинтить винты 5.5x45 в распорные колышки Ø 8 мм
(A, B), забитые в стену.
Между головкой винта и стеной нужно оставить зазор
в 5 мм, чтобы легче было навешивать вытяжку на
монтажные петли (Рис. 7).
Рис. 3
Рис. 5
Рис. 6
Рис. 7
Рис. 4
C
B
A
170±117
12
38
34
307±1
298
204
259
A,B,C=Ø8
H670.3174.01
620
465
min.650-max.750mm
min.750-max.800mm
ELECTRO GAS
