![MIZUDO M40T Инструкция по эксплуатации онлайн [31/50] 531193](/views2/1672187/page31/bg1f.png)
30

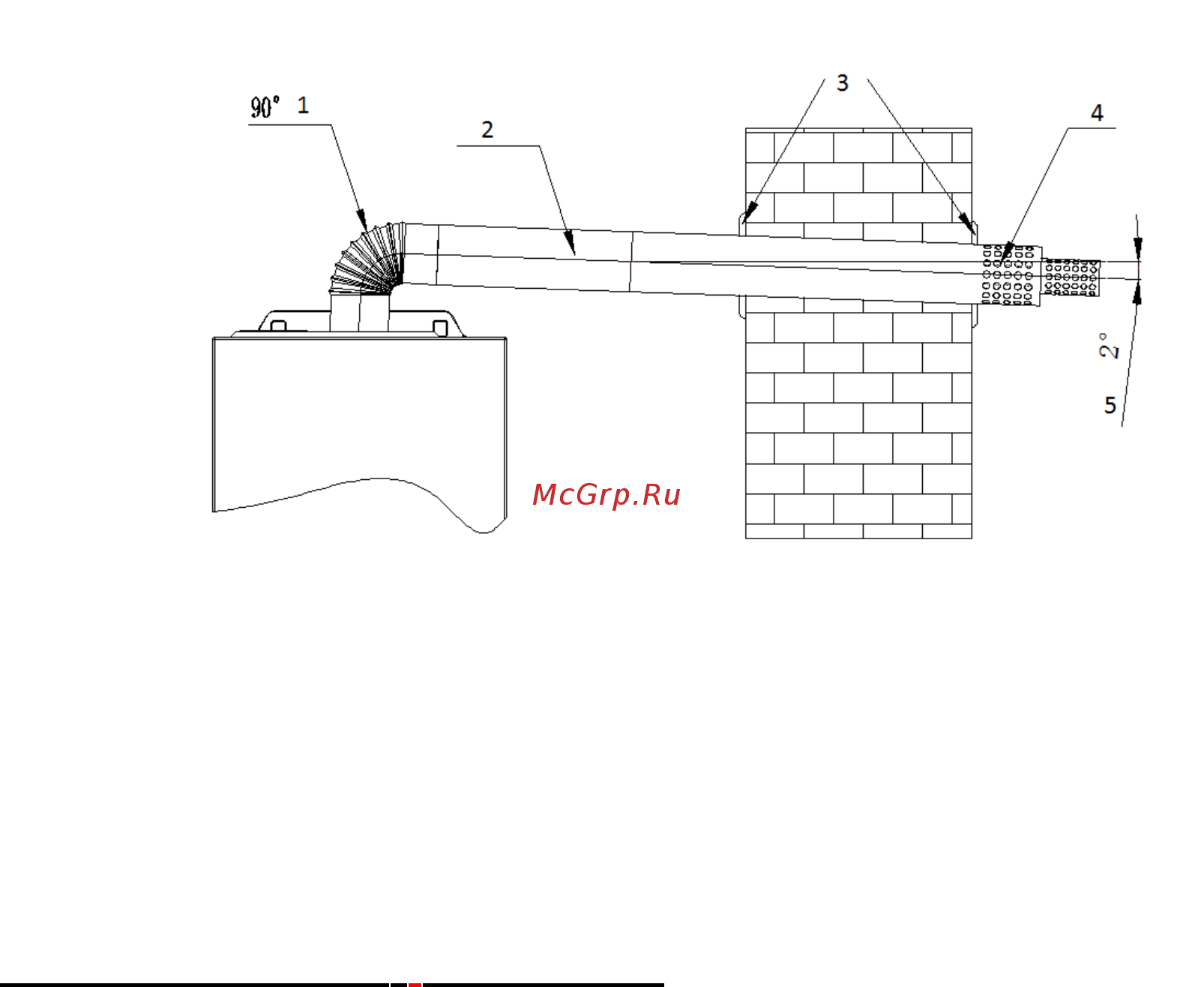

Рис. 15
1-90
о
патрубок; 2-Удлинение трубы дымоотвода; 3-фланцы трубы дымоотвода;
4- труба дымоотвода; 5-Уклон вниз 2
о
ВНИМАНИЕ!
Общая составная длина (с учетом возможных поворотов на90
о
) прямой трубы
коаксиального дымо-/воздуховода (считая сразу же от отвода 90
о
после выхода из котла)
не должна превышать 3 м (см. рис. 15), при этом каждый дополнительный отвод 90
о
равнозначен увеличению длины трубы коаксиального дымо-/воздуховода на 1 м.
4.10.3 Установка раздельной системы дымоходов и воздуховодов диаметром 80мм
Раздельная система дымоходов и воздуховодов диаметром 80мм часто применяется в
случаях монтажа, когда невозможно использование коаксиальной системы дымо-/
воздуховода типа «труба в трубе» из-за превышения максимально допустимой длины, или
при поквартирном отоплении многоэтажных домов в случае необходимости
подсоединения к различным вертикальным коллективным (идущим через несколько
этажей) каналам дымохода и воздухозабора (см. схемы на рис. 15а).
Этапы установки:
➢ Для пересечения наружной стены здания трубой дымохода или воздуховода
диаметром 80мм в наружной стене выполняется отверстие диаметром 100 мм. Зазор
10мм между наружной поверхностью трубы и отверстием в стене используется для
придания трубе дымохода или воздуховода необходимого уклона наружу и
возможности демонтажа или изменения положения. Зазор должен заполняться
теплоизоляцией для предотвращения воздействия на конструкцию стены холодной
(для трубы воздухозабора – опасность образования конденсата внутри конструкции
стены) или горячей (для трубы дымохода) поверхности трубы и заделываться с
внутренней и наружной стороны стены подходящим по температурным условиям
силиконовым или другим герметиком;
➢ Конец трубы для выброса продуктов сгорания или забора воздуха для горения должен
выступать из наружной стены на расстояние не менее двух ее диаметров. Оголовок
трубы для забора наружного воздуха или выброса продуктов сгорания должен иметь
специальную защиту от попадания внутрь атмосферных осадков и посторонних
предметов, а также от задувания ветром;
➢ На трубу дымохода и воздуховода с внутренней и внешней стороны надеть
декоративные фланцы;
➢ Следует обеспечить уплотнение в местах соединения трубы дымохода диаметром
80мм с выходящим патрубком котла диаметром 60мм, используя для этого
