29

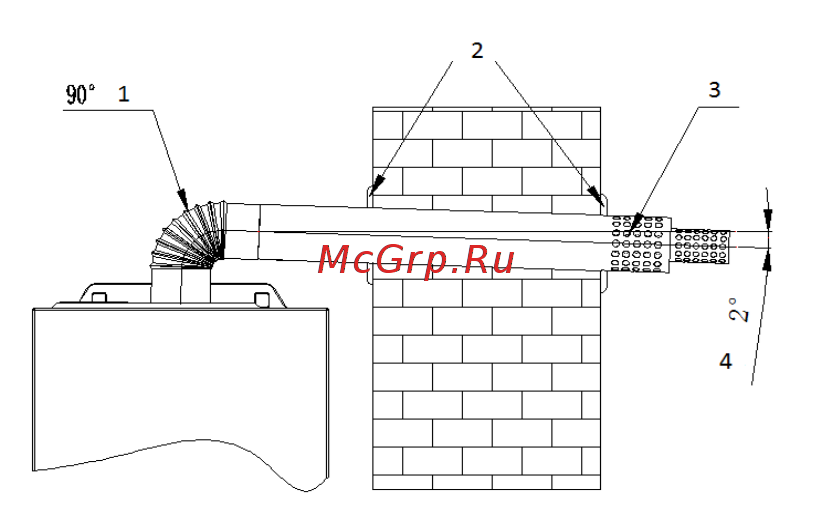

Рис. 14
1- 90
0
патрубок; 2-фланец трубы дымоотвода; 3- труба дымоотвода; 4-уклон 2
о
Этапы установки:
➢ Для пересечения наружной стены здания трубой дымо-/воздуховода в наружной стене
проделывается отверстие диаметром 120 мм. Зазор 10мм между наружной
поверхностью трубы коаксиальной системы 60/100 мм и отверстием в стене
используется для придания трубе дымо-/воздуховода необходимого уклона наружу и
возможности демонтажа или изменения положения. Зазор должен заполняться
теплоизоляцией для предотвращения воздействия на конструкцию стены холодной
наружной поверхности трубы (опасность образования конденсата внутри конструкции
стены) и заделываться с внутренней и наружной стороны стены подходящим по
температурным условиям силиконовым или другим герметиком;
➢ Конец трубы для выброса продуктов сгорания/забора воздуха для горения должен
выступать из наружной стены на расстояние не менее двух ее диаметров. Оголовок
трубы для забора наружного воздуха и/или выброса продуктов сгорания должен иметь
специальную защиту от попадания внутрь атмосферных осадков и посторонних
предметов, а также от задувания ветром;
➢ На трубу дымоотвода с внутренней и внешней стороны надеть декоративные фланцы;
➢ Следует обеспечить уплотнение в местах соединения трубы дымоотвода с
одним концом 90
о
патрубка, соединение гнезда котла с другим концом
этого соединения;
➢ На месте соединения 90
о
патрубка и трубы дымоотвода наклеивают уплотнительную
ленту или устанавливают уплотнительный хомут.
4.10.2 Установка дополнительных удлинений / отводов трубы дымо-/воздуховода
В зависимости от фактического места установки котла можно столкнуться с ситуацией,
когда длины трубы дымоотвода будет недостаточно для монтажа, или же необходим
дополнительный поворот на 90
о
, тогда возможно, основываясь на фактической
потребности, заказать удлинение трубы или дополнительные отводы 90
о
, смотри рис. 15.
