Jet DC-1100CK (708626CKM) Инструкция по эксплуатации онлайн [5/6] 6112
![Jet DC-1100CK (708626CKM) Инструкция по эксплуатации онлайн [5/6] 6112](/views2/1006734/page5/bg5.png)

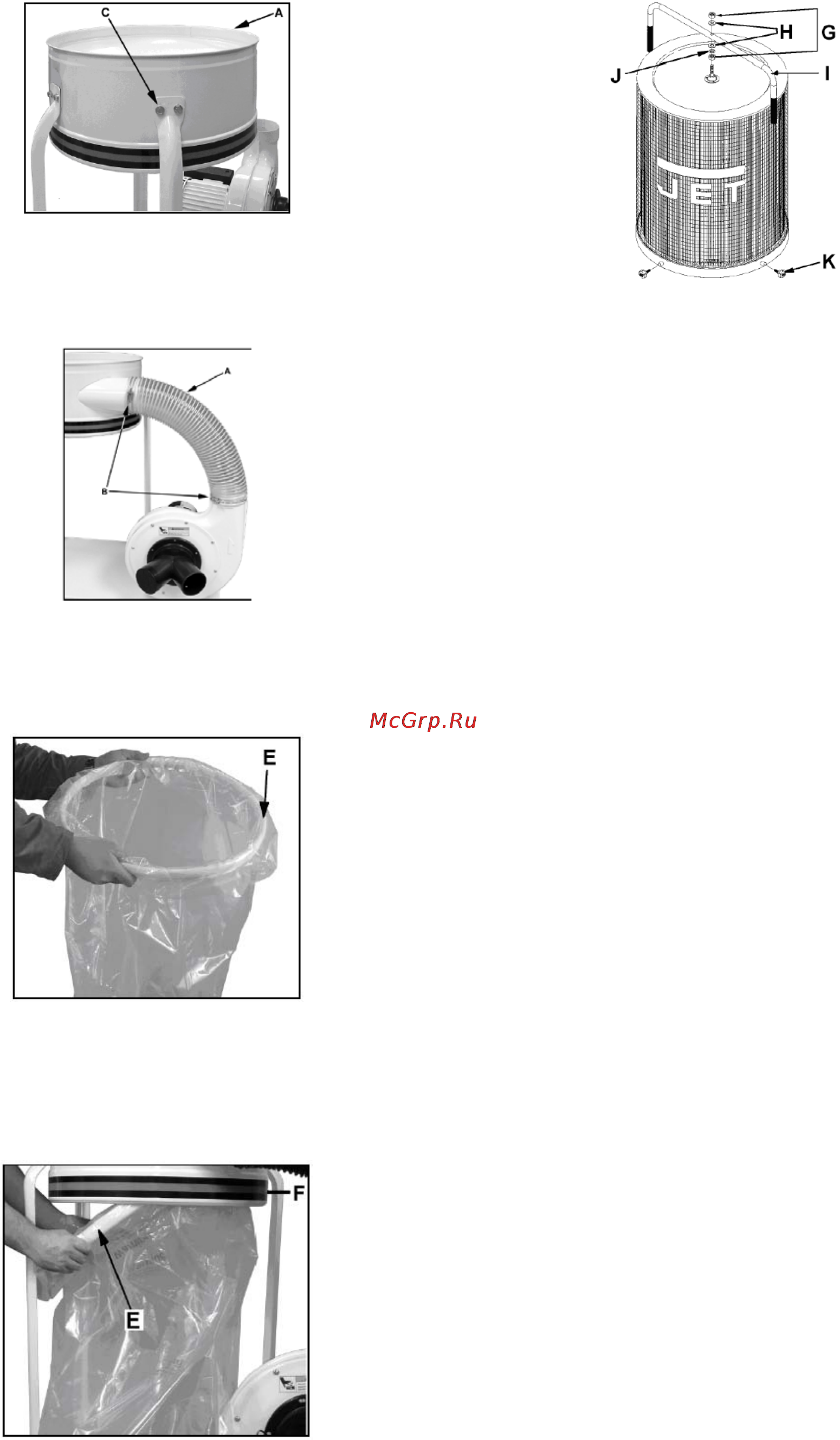

5
Рис. 5
Монтаж шланга
Закрепите шланг (А, Рис. 6) с помощью 2
зажимов (В).
Рис. 6
Монтаж мешка для сбора пыли
Наденьте мешок на зажимное кольцо (Е,
Рис. 7).
Рис. 7
Сожмите зажимное кольцо и снизу, держа
кольцо наискосок, вставьте его в корпус, так
чтобы оно полностью поместилось в канавку
(F, Рис. 8) корпуса.
Рис. 8
Монтаж сменного фильтра
Закрепите ручку (I, Рис. 9) 2 гайками (G),
шайбами (H) и одной пружинной шайбой (J).
Рис. 9
Закрепите сменный фильтр на корпусе с
помощью 4 барашковых винтов (К).
5.2. Подсоединение заземления шланга
Чтобы избежать статического заряда и
взрыва соединительных шлангов, они должны
быть соединены с заземлением.
(набор JET для подключения заземления,
артикул JW1053).
5.3. Подключение
Подсоединение к сети со стороны клиента,
а также применяемые удлинители должны со-
ответствовать тех. требованиям.
Напряжение сети и частота должны соот-
ветствовать рабочим параметрам, указанным
на фирменной табличке.
Установленное изготовителем защитное
устройство должно быть рассчитано на 10 А.
Подключение и ремонт электрического
оборудования разрешается проводить только
квалифицированным электрикам.
6. ЭКСПЛУАТАЦИЯ
Установка запускается нажатием зелёной
кнопки на главном выключателе, нажатием
красной кнопки установка выключается.
