![B-Tech BTV222 Black [4/4] Btv222](/img/pdf.png)
B-Tech BTV222 Black [4/4] Btv222
![B-Tech BTV222 Black [4/4] Btv222](/views2/1067348/page4/bg4.png)
BTV222
7
8
6
9
10
9
11
10
12
13
14
1
Номер
6
7
8
9
10
11
12
13
14
4
2
2
2
2
2
4
4
Настенная панель
Поворотное колено
Ответная часть
Наклонная часть VESA
Декоративная панель
Фиксирующий болт-стопор
Длинный болт-ось
Короткий болт-ось
Шайба T1.0mm
Шайба T2.5mm
Гайка
Болт M5 X 25mm
Болт M5 X 15mm
Ключ шестигранный
Фигурная отвёртка M8 x 50mm
Дюбель
Номер
Название
Количество
КоличествоКрепёжный набор
Крепёжный набор
Болт M4 X 12mm
Болт M4 X 25mm
Болт M5 X 15mm
Болт M5 X 25mm
Болт M6 X 15mm
Болт M6 X 25mm
Регулировочная шайба M6 X 12mm
(для пунктов B,D & F)
Предназначено для экранов,
не превышающих 40 кг

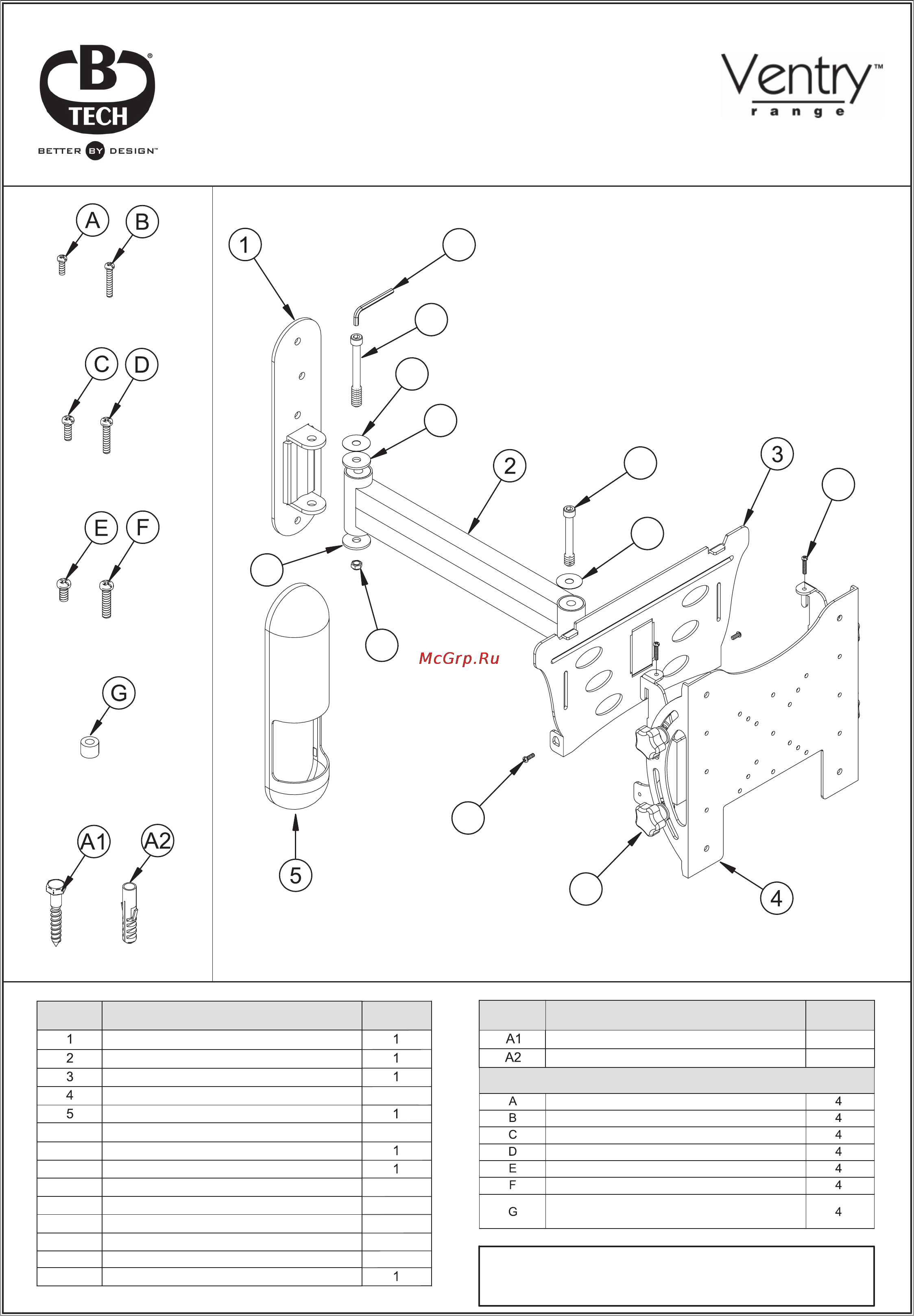

Список комплектующих
Сохраните список комплектующих для следующего монтажа/демонтажа
Содержание
- 2011 b tech international ltd all rights reserved b tech audio video mounts is a division of b tech international ltd b tech better by design ventry are registered trademarks of b tech international ltd all other brands and product names are trademarks of their respective owners photographs are for illustrative purposes only e oe 1
- B tech audio video mounts 1
- B tech international ltd recommends that a professional av installer or other suitably qualified person install this product b tech international limited its distributors and dealers are not liable or responsible for damage or injury caused by improper installation improper use or failure to observe these safety instructions do not mount any av equipment that exceeds the specific weight limit of the product you are installing 1
- Btv222 1
- Head office bennett house long march daventry northants nn11 4nr uk email info btechavmounts co uk 1
- Весь монтажный крепёж в комплекте 1
- Внимание 1
- Два поворотных механизма 180º у стены 240º у навесной части 1
- Для плоских экранов с поворотным коленом 1
- Инструкция по установке 1
- Карандаш дрель фигурная отвёртка ключ 13mm 1 2 1
- Компания b tech рекомендует выполнять установку квалифицированными специалистами помните что av техника является хрупкой вещью и при неправильной установке возможно падение что может привести к повреждению устройства 1
- Крепится на расстоянии от стены 450mm 1
- Монтаж и эксплуатация изделия должны производится в строгом соответствии с данной инструкцией 1
- Монтажные провода в целях безопасности должны быть легко доступными монтаж оборудования проводами не предназначенными для монтажа может привести к поражению электрическим током рекомендуется выполнять установку квалифицированными специалистами 1
- Наклоны 15º 1
- Не устанавливайте подвес пока не прочитаете инструкцию сохраните эту инструкцию для следующего монтажа демонтажа компания b tech её дистрибьюторы и дилеры не несут ответственности за какое либо повреждение нанесенное за счёт неправильной сборки гарантия в таких случаях теряет силу 1
- Номер 566831 0005 1
- Особое внимание уделите выбору места где будет установлено данное изделие некоторые стены не предназначены для установки при установке в общественных местах обеспечьте безопасность людей если изделие устанавливаете на гипсокартонную стену обеспечьте фиксацию изделия на деревянный брусок бетонный блок находящиеся за гипсокартонной стеной прежде чем монтировать подвес убедитесь в отсутствии в стене на месте крепления электрического кабеля газопровода сантехнических и других разводок 1
- Предназначено для vesa и non vesa экранов до 42 1
- Сверло 10mm 7 16 уровень прибор для определения скрытой проводки 1
- Сохраните список комплектующих для следующего монтажа демонтажа 1
- Требуемые инструменты 1
- Упаковка содержит один подвес 1
- Btv222 2
- I бетонная стена ii гипсокартонная стена 2
- Инструкция по установке 2
- Прикрепить наклонную часть к экрану в соответствии с vesa 2
- Прикрепить поворотное колено и закрыть декоративной накладкой 1 приложить кронштейн к стене и разметить отверстия под шурупы 2
- Установить фиксирующие болты на наклонную часть 5 зафиксировать болт стопор наклонной части 2
- Btv222 4
- Предназначено для экранов не превышающих 40 кг 4
- Сохраните список комплектующих для следующего монтажа демонтажа 4
- Список комплектующих 4
