15
5. Дисплей и клавиатура
Дисплей и клавиатура являются основными элементами, обеспечивающими взаимодействие оператора и
агрегата. Все рабочие условия, аварийные сигналы и установочные значения можно отслеживать на дисплее, а
любое установочное значение можно изменить с помощью клавиатуры.
5.1 Общее описание
Клавиатура имеет 15 клавиш для доступа к информации о рабочих условиях агрегата и основным функциям
программы. Запрашиваемая информация выводится на дисплей с подсветкой, вмещающий 4 строки по
20 символов.

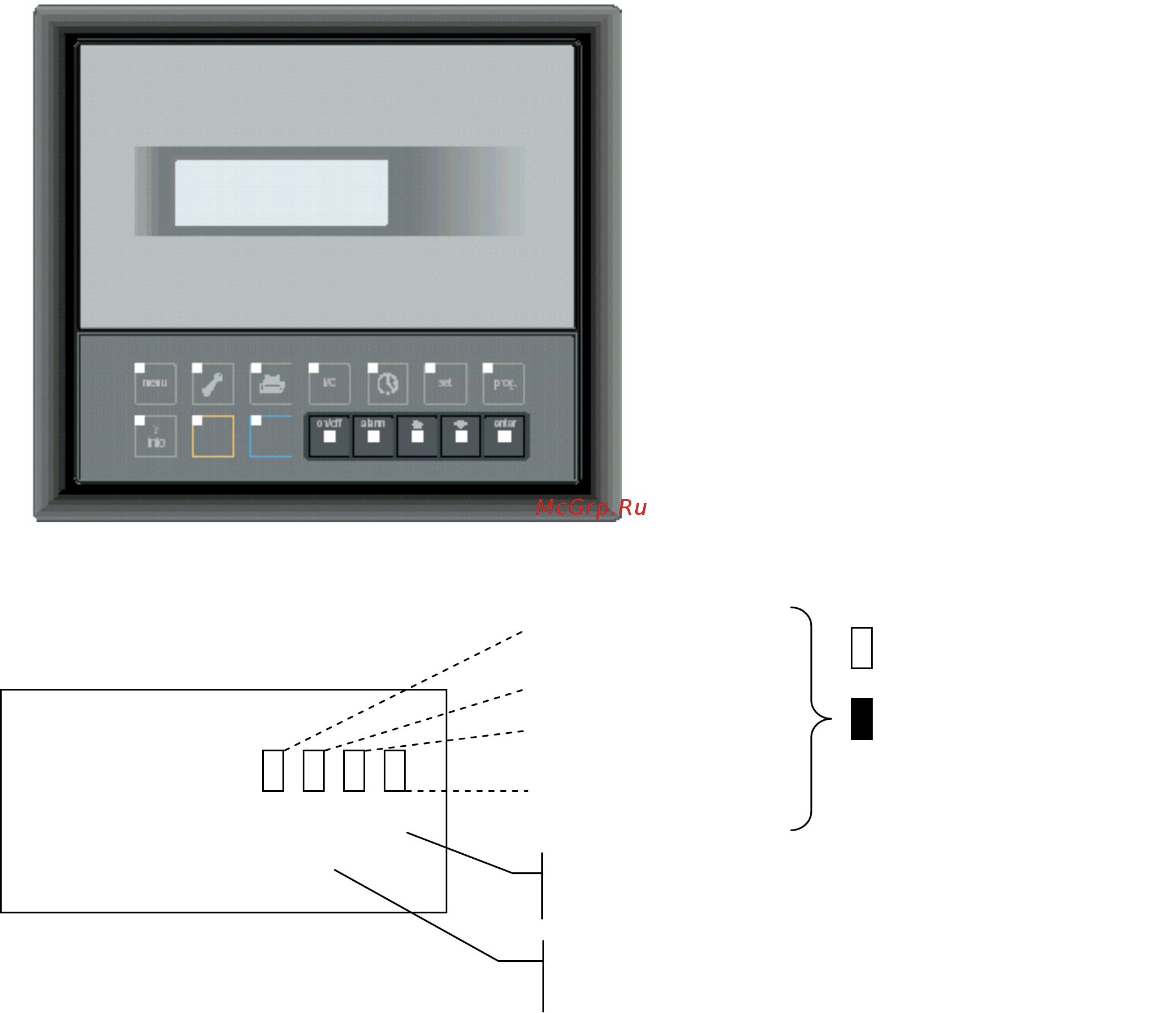

Рисунок 8. Панель управления
СОСТОЯНИЕ КОМПРЕССОРА № 1
Рисунок 9. Первый экран программы
СОСТОЯНИЕ КОМПРЕССОРА № 2
СОСТОЯНИЕ КОМПРЕССОРА № 3
СОСТОЯНИЕ КОМПРЕССОРА № 4
gg/mm/aa Sat hh:mm
Unit status
Cooling staging xxx%
Stp Source: Local
Компрессор не задействован
или в аварийном состоянии
X
Ступень агрегата
Источник установочного значения
Компрессор выключен
Компрессор включен
