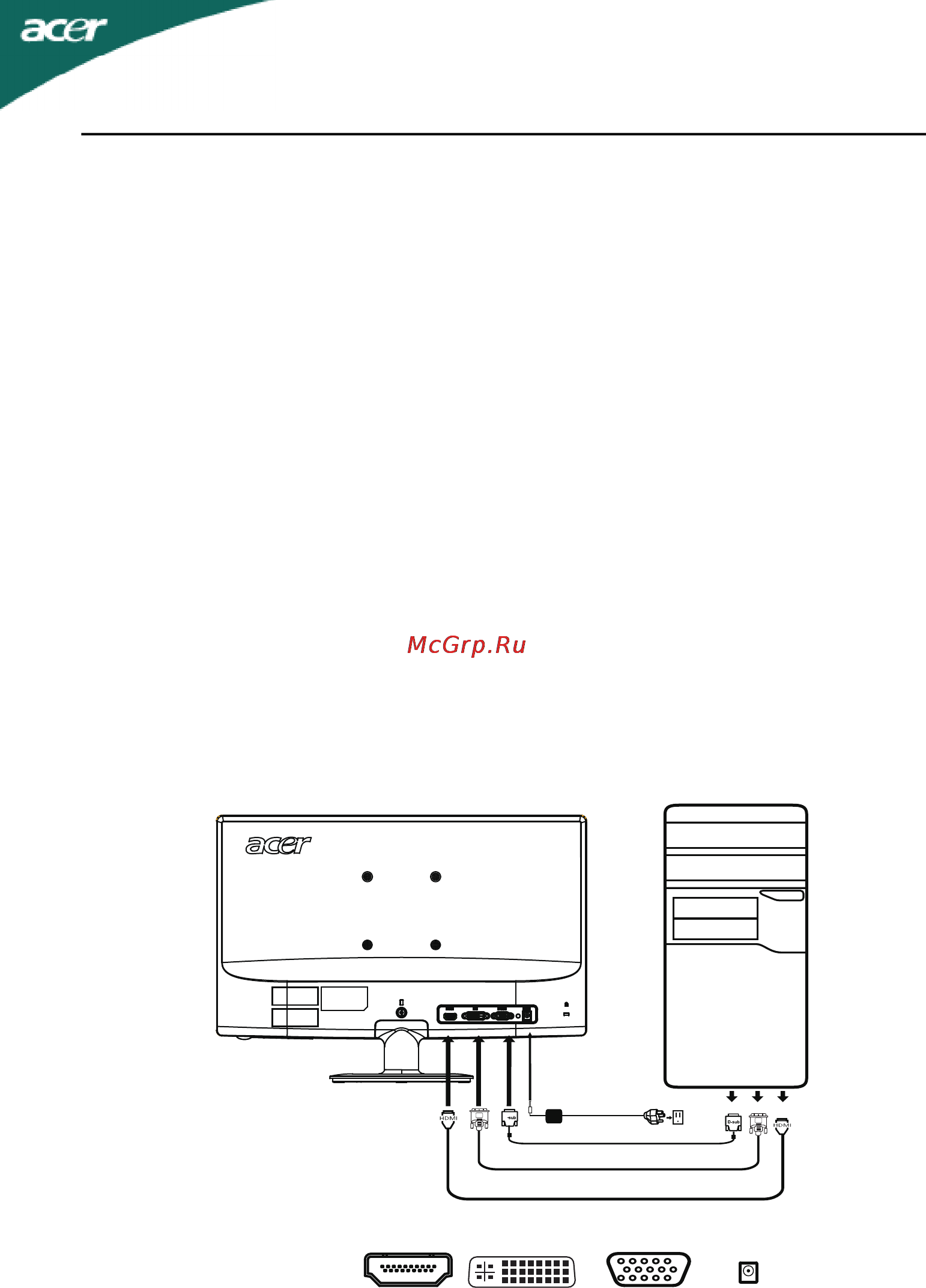

УСТАНОВКА
Для подключения монитора к главной системе выполните шаги,
перечисленныениже:
Шаги:
1.1-1 Подключите кабель видеосигнала
a. Убедитесь в том, что монитор и компьютер отключены от сети питания.
b. Подключите кабель видеосигнала к компьютеру.
1-2 Подключите кабеля DVI (только для моделей с аналоговым входом)
a. Убедитесь в том, что монитор и компьютер отключены от сети питания.
b. Подключите один конец 24-контактного кабеля DVI к задней
панелимонитора, а второй конец кабеля - к порту DVI компьютера.
2. Подключите аудиокабель(Только модель с аудиовходом) (опция)
3.
4. Подключите к сети монитор и компьютер.
Сначала подключите монитор, а потом - компьютер.
Этот порядок очередности крайне важен.
5. Если монитор по-прежнему не функционирует надлежащим образом,
см.раздел о диагностике неисправностей и определите проблему.
Подключите один конец -контактного кабеля к задней
панелимонитора, а второй конец кабеля - к порту компьютера.
1-
3
19
HDMI
HDMI
2
HDMI
DVI
D-Sub
DC
HDMI
DC IN
D-SubDVI
Подключите адаптер
a Подключите шнур питания переменного тока к адаптеру.
b Подключите один шнур адаптера к монитору, а другой — к розетке
питания переменного тока с заземлением.
