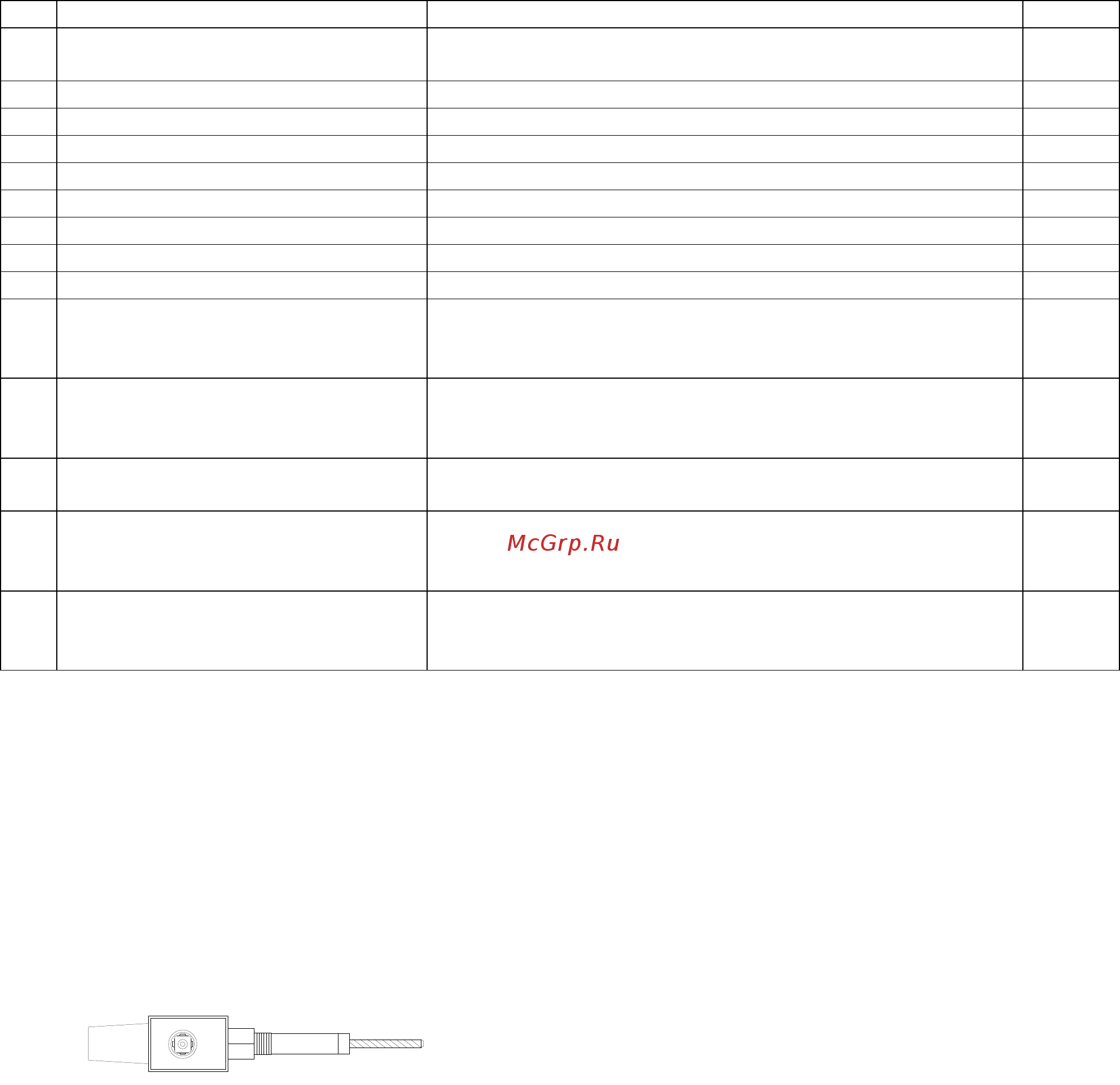

![Daikin EWLDC12EJYNN [23/32] Описание управления производительностью компрессора](/views2/1656672/page23/bg17.png)
23
подсоединён
037 Датчик/вход B8 неисправен или не
подсоединён
Р
039 Обслуживание насоса испарителя Запрос на обслуживание насоса испарителя Р
040 Обслуживание насоса конденсатора Запрос на обслуживание насоса конденсатора Р
041 Обслуживание компрессора Запрос на обслуживание компрессора Р
050 Агрегат 1 отключен А
051 Агрегат 2 отключен А
052 Агрегат 3 отключен А
053 Агрегат 4 отключен А
055 Отказ часов 32K платы Разряжена внутренняя батарея А
D01 Отказ датчика/входа привода
электронного расширительного
клапана
А
D02 Ошибка шага электродвигателя
электронного расширительного
клапана
А
D03 Ошибка ПЗУ привода электронного
расширительного клапана
Р
D04 Ошибка батареи привода
электронного расширительного
клапана
А
D08 Электронный расширительный
клапан не закрылся при
выключении питания
Р
6. Описание управления производительностью компрессора
Каждый винтовой компрессор серии Frame 4 оснащён датчиком для отслеживания положения золотника,
управляющего производительностью. Данные о положении золотника пересылаются в контроллер в виде
сигнала пропорциональной силы от 4 до 20 мА. По этому сигналу контроллер управляет логической схемой
системы циркуляции охлаждаемой воды и запуска компрессоров. Минимальный сигнал соответствует 25%
производительности компрессора, а максимальный – 100% производительности.
Датчик этого
типа обеспечивает линейное изменение сигнала в соответствии с положением ёмкостного контакта
и не имеет средств сброса (см. рисунок (a)). Чтобы сбросить сигнал положения золотника, необходимо получить
доступ к программному обеспечению через клавиатуру.
Рисунок (а)
