КУХОННА ВИТЯЖКА LIBERTON LCH 60 GO-1SS, LCH 60 GF-1SS

УСТАНОВЛЕННЯ НА СТІНУ

1. Треба встановити комплектуючі на

витяжку, які знаходяться в пакеті

всередині картонної упаковки.

2. Витяжка має бути встановлена на

відстані як мінімум 65 см від поверхні

плити.

3. Встановіть фіксувальну

скобу(гачок) (E, Мал. 1) в місце, де має

бути встановлена витяжка.

4. Використовуючи свердло дрилю

діаметром 8 мм, просвердліть отвори в

стіні.

5. Використайте три болти, закріпіть

витяжку на стіні в просвердлених

отворах. Потім використовуючи один

M4X20 болт, зафіксуйте прилад, щоб

переконатися в міцності кріплення

витяжки на стіні і в тому, що витяжка не

рухається!

ЕЛЕКТРИЧНІ З'ЄДНАННЯ

З'єднайте шнур з розеткою або

омніполярним перемикачем.

Під'єднування електричних дротів повинні

виконуватися тільки відповідно до

місцевих стандартів і законів. Виробник не

несе відповідальність у разі недотримання

чинних норм з техніки безпеки,

необхідних для правильної і нормальної

роботи електричних частин.

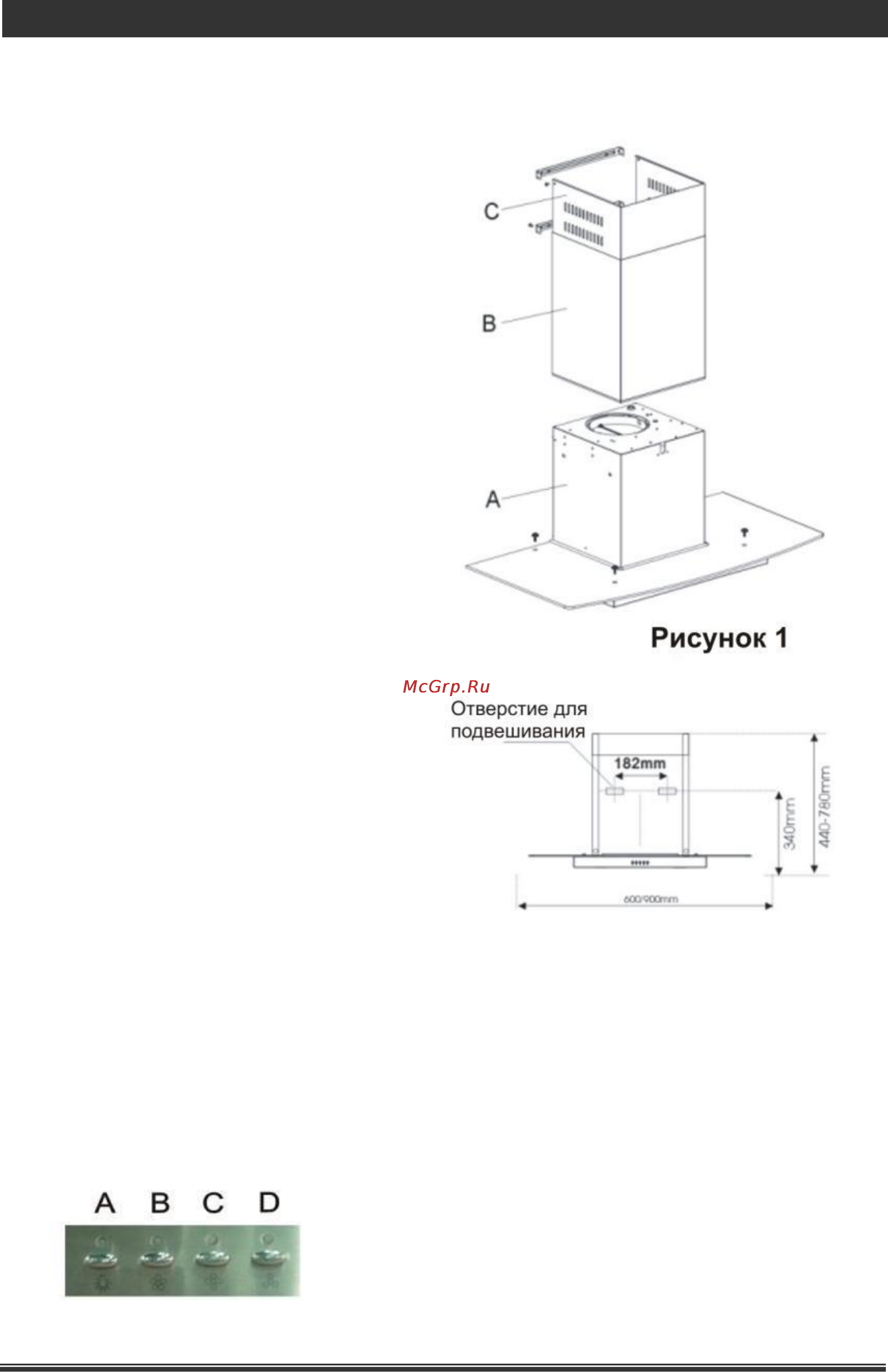

МОНТАЖ ДЕКОРАТИВНОГО

РОЗСУВНОГО

ПОВІТРОПРОВОДУ

З'єднайте повітропровід В і З, щоб підтримувати основу витяжки A, скріпіть болтами повітропровід

В і основу витяжки A. Якщо Ви хочете зафіксувати висоту повітропроводу C, будь ласка, прикрутіть

болтами до стіни повітропровід З і пластину витяжки D.

СЕНСОРНА ПАНЕЛЬ КЕРУВАННЯ

Ця панель розташована на передній частині витяжки і складається з:

1 перемикач положення лампочки (Мал. 2, A).

3 позиційні перемикачі керують роботою мотору (висока швидкість, середня швидкість повільна

швидкість) (Мал. 2, B, C, D)

Малюнок 2
