D-EIMHP00604-14EU - 21/208
Der Lärmpegel ist für jedes Modell in den Verkaufsunterlagen angegeben.
Wenn die Einheit ordnungsgemäß installiert, verwendet und gewartet wird,
ist für den abgegebenen Schallpegel keine besondere Schutzvorrichtung
erforderlich, die ständig neben der Einheit in Betrieb sein muss, weil keine
Gefahren bestehen.
Bei Installationen mit besonderen Schallschutzanforderungen kann es
erforderlich sein, zusätzliche Schalldämmvorrichtungen zu
installierenBewegen und Anheben
Während des Auf-/Abladens vom Transportfahrzeug und dem Bewegen
sind Erschütterungen und Kollisionen der Einheit zu vermeiden. Einheit
ausschließlich am Rahmen des Gestells schieben oder ziehen. Einheit im
Innern des Transportfahrzeugs fixieren, um Schäden durch Bewegung zu
vermeiden. Es ist dafür zu sorgen, dass kein Teil der Einheit während des
Transports und beim Auf-/Abladen herunterfallen kann.
Alle Einheiten sind mit gelb markierten Hubanschlagstellen versehen. Die
Einheit darf nur an diesen Stellen angehoben werden, wie in Abb. gezeigt.
Die Hebeseile und Abstandsstangen müssen ausreichend
belastbar sein, um die Einheit sicher anzuheben. Das Gewicht der
Einheit ist deren Typenschild zu entnehmen.
Beim Anheben der Einheit ist mit größter Vorsicht und Sorgfalt vorzugehen.
Die Hebeanweisungen auf dem Klebeschild sind zu beachten. Einheit sehr
langsam anheben und dabei in Waage halten. Befolgen Sie die
Verspannungsanweisungen auf dem am Schaltschrank der Einheit
angebrachten Klebeschild.

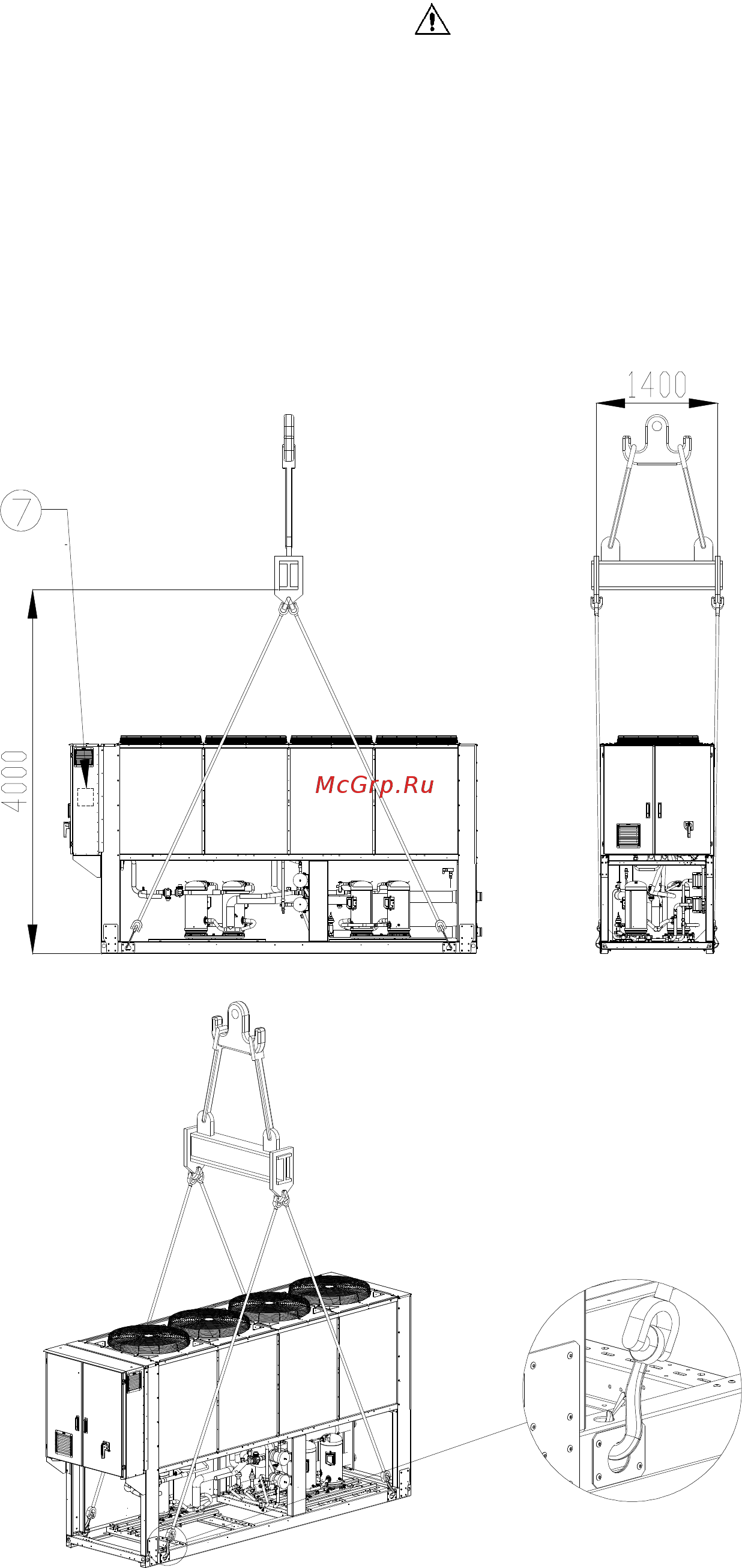

Abbildung 3 - Anheben der Einheit
EWYQ160F ~ EWYQ230F
7 : VERSPANNUNGSANWEISUNGEN
