Витяжка LIBERTON

Електричне підключення

Витяжку можна підключати лише до заземленої розетки, встановленої згідно з діючими правилами.

При можливості розетку з контактом заземлення необхідно розташовувати безпосередньо за

обшивкою витяжної труби.

Електричні характеристики можна знайти на таблиці, що міститься всередині витяжки за

решіткою фільтра.

Під час ремонтування від’єднуйте витяжку від електромережі.

Витяжка повинна підключатись до електромережі лише кваліфікованим електриком.

Зі сторони електромережі повинно бути встановлено розмикальний пристрій. В його якості

необхідно використовувати вимикач, який вимикає всі контакти із забезпеченням у вимкненому

стані відстань між контактами не менш, ніж 3 мм. У якості таких розмикальних пристроїв можна

використовувати автоматичні вимикачі або контактори.

Якщо дріт для підключення витяжки ушкоджений, для попередження серйозних

травмувань користувача його потрібно замінити. Заміну має здійснювати сервісна служба

виробника або фахівець із аналогічною кваліфікацією.

МОНТАЖ

Дана витяжка призначена для вертикального монтажу на стіні кухні.

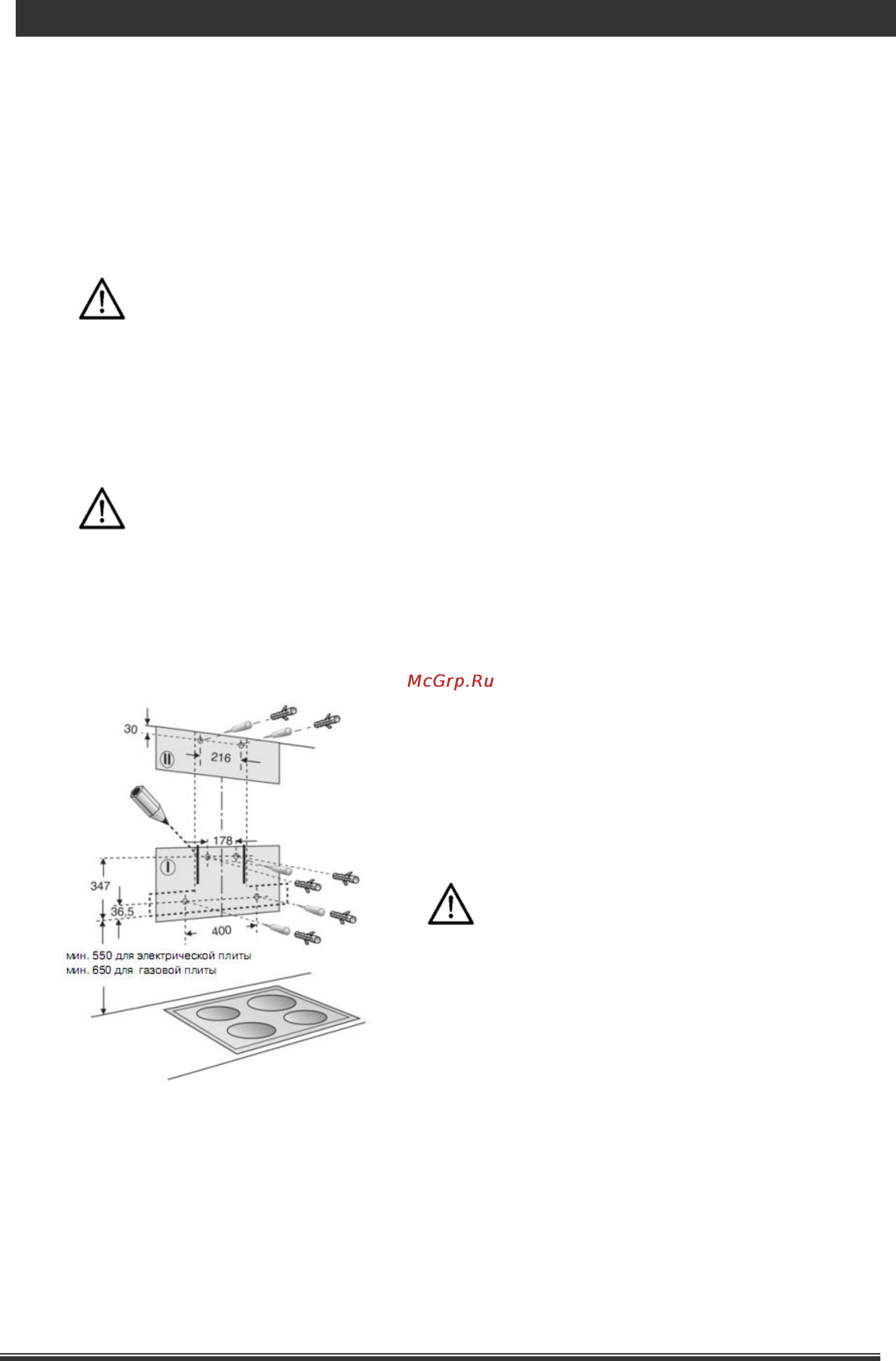

1. Накресліть лінію на стіні від стелі до нижнього

краю витяжки у центрі того місця, у якому плануєте

встановити витяжку (як зображено на малюнку).

Лінію необхідно креслити по центру відносно

правого або лівого краю. Осьову лінію кресліть від

центру до боків на відстані, що складає 67,5 мм.

2. Використовуйте шаблон для маркування на стіні

крапок, у яких будуть встановлені гвинти.

Забезпечте мінімальну відстань між

варильною панеллю та витяжкою 550 мм – для

електричної варильної поверхні, та 650 мм –

для газової варильної поверхні. Нижній край шаблону

розташований на рівні нижнього краю витяжки.

3. Просвердліть декілька отворів діаметром 6-8 мм

для кріплення витяжки та 2 кріплення для обшивки

витяжної труби. Потім вставте дюбелі таким

чином, щоб вони були урівень зі стіною, а потім

вставте монтажні гачки (як це зображено на малюнку).
