16
33 245170
Подшипник игольчатый
0709
89 222183 Рукоятка (левая часть)
34 222132 Кольцо стопорное ф36 90 222184 Выключатель
35 222133 Втулка 91 222185 Конденсатор
36 222134 Винт M3X12 92 222186 Винт ST4.8x45
37 222135 Шайба 93 222187 Рукоятка (правая часть)
38 222136 Шайба гровер 94 222188 Винт ST4.2x16
39 222137 Переключатель 95 222189 Зажим шнура питания
40 222138 Пружина 96 222190 Муфта шнура питания
41 222139 Кольцо стопорное 97 222191 Шнур питания
42 222140 Ось переключателя 98 222192
Зажим рукоятки
дополнительной
43 222141
Кольцо уплотнительное
11х1,5
99 222193
Рукоятка
дополнительная
44 222142 Винт M4X8 100 222194 Винт фиксирующий
45 222143 Крышка 101 222195
Хомут
46 222144
Кольцо уплотнительное
30х1
102 222196 Штифт 6х20
47 222145 Крышка редуктора 103 222197 Болт M8X40
48 222146 Кнопка переключателя 104 222198 Гнездо гайки
49 222147 Вал-шестерня 105 222199 Гайка М6
50 222148 Подшипник 16001 106 222200
Ограничитель глубины
сверления
51 222149 Шайба 18х12х0,3 107 222201 Поршень в сборе
52 222150
Шайба изолирующая
28х12х1,5
108 222202 Переключатель в сборе
53 222151 Диск фрикционный 109 222203 Ротор в сборе
54 222152 Шестерня ведомая 110 222204
Рукоятка
дополнительная в
сборе
55 222153 Шайба пружинная 111 222205
Щеткодержатель со
щеткой в сборе
56 222154 Гайка M8X0.75
5

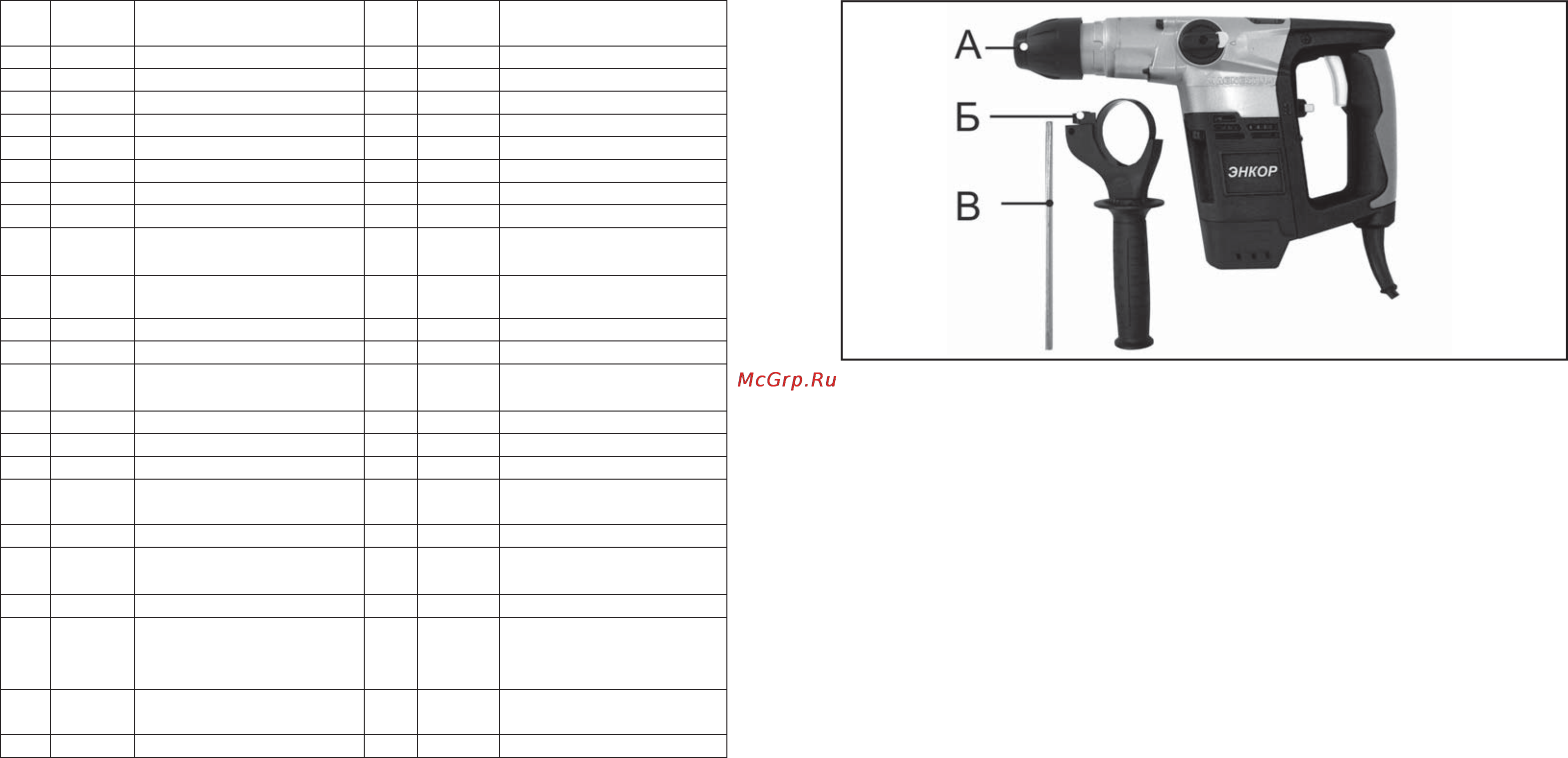

Рис. 1
3. КОМПЛЕКТНОСТЬ
3.1. Комплектность перфоратора пред-
ставлена на Рис.1.
А. Перфоратор 1 шт.
Б. Рукоятка дополнительная 1 шт.
В. Ограничитель глубины
сверления 1 шт.
Руководство по эксплуатации 1 экз.
Кейс 1 шт.
4. УКАЗАНИЯ ПО ТЕХНИКЕ
БЕЗОПАСНОСТИ
ПРЕДУПРЕЖДЕНИЕ: не подключайте
перфоратор к сети питания до тех пор,
пока внимательно не ознакомитесь с
изложенными в «Руководстве» реко-
мендациями.
4.1.
Ознакомьтесь с назначением, прин-
ципом действия, приемами работы и
максимальными возможностями вашего
перфоратора.
4.2. Не подвергайте перфоратор воздей-
ствию резких температурных перепадов,
способных вызвать образование конден-
сата на деталях электродвигателя. Если
перфоратор внесен в зимнее время в
отапливаемое помещение с улицы, ре-
комендуется не включать его в течение
времени, достаточного для устранения
конденсата.
ЗАПРЕЩАЕТСЯ эксплуатация перфо-
ратора в условиях воздействия ка-
пель и брызг (на открытых площадках
во время снегопада или дождя), вбли-
зи воспламеняющихся жидкостей или
газов, во взрывоопасных помещениях
или помещениях с химически активной
средой, разрушающей металлы и изо-
ляцию, а также в условиях чрезмерной
запылённости воздуха.
4.3. Работа перфоратором в помещениях
с относительной влажностью воздуха бо-
лее 80% категорически запрещается.
4.4. Запрещается переделывать вилку се-
тевого шнура питания перфоратора, если
она не соответствует размеру вашей ро-
зетки и изменять длину шнура питания.
Используйте соответствующие удлините-
ли.
4.5. Не допускайте неправильной эксплу-
атации шнура питания перфоратора. Не
тяните за шнур при отсоединении вилки
от розетки. Оберегайте шнур от скручи-
вания, заломов, нагревания, попадания
масла, воды и повреждения об острые
кромки. Не используйте шнур питания
перфоратора с повреждённой изоляцией.
ВНИМАНИЕ! Во время работы с элек-
троинструментом не допускайте кон-
такта тела с заземлением и заземлен-
ными поверхностями.
ЗАПРЕЩАЕТСЯ работать перфорато-
ром в утомленном или болезненном
состоянии, а также в состоянии алко-
гольного или наркотического опьяне-
ния.
Содержание
- Гарантийный талон 3
- 3500 тип зажима инструмента sds plus максимальный диаметр сверления мм 4
- В бетоне сверлом sds plus 20 в металле со сверлильным патроном 13 в древесине со сверлильным патроном 20 наиболее оптимальный диаметр сверления в бетоне сверлом sds plus мм 4 10 4
- Наименование параметра значения номинальное напряжение в 220 10 частота тока гц 50 род тока переменный номинальная потребляемая мощность вт 520 частота вращения шпинделя на холостом ходу об мин 900 энергия удара дж 0 2 5 число ударов ми 4
- Общие указания 1 перфоратор ручной электрический пэ 520 20эв далее перфоратор пред назначен для сверления отверстий в бето не кирпиче и других строительных мате риалах в ударно вращательном режиме спиральными свёрлами бурами и для сверления отверстий в кирпичной кладке полыми сверлильными коронками а так же для сверления отверстий в металлах пластмассах древесине с использовани ем оснастки конструктивно совместимой с перфоратором и предназначенной для выполнения вышеперечисленных работ 1 перфоратор является технически сложным товаром бытового назначения и относится к электробытовым машинам предназначенным для использования исключительно для личных семейных домашних нужд не связанных с осу ществлением предпринимательской дея тельности 1 перфоратор работает от однофаз ной сети переменного тока напряжением 220в и частотой 50 гц 4
- Перфоратор предназначен для экс плуатации и хранения в следующих усло виях температура окружающей среды от 1 до 35 с относительная влажность воздуха до 80 при температуре 25 с 1 приобретая перфоратор проверьте его работоспособность и комплектность обязательно требуйте от продавца за полнения гарантийного талона и паспор та инструмента дающих право на бес платное устранение заводских дефектов в период гарантийного срока в этих доку ментах продавцом указывается дата про дажи инструмента ставится штамп мага зина и разборчивая подпись или штамп продавца внимание после продажи перфора тора претензии по некомплектности не принимаются 4
- По электробезопасности перфоратор ручной электрический пэ 520 20эв соот ветствует ii классу защиты от поражения электрическим током в связи с постоянным совершенствованием конструкции и технических харак теристик инструмента ооо энкор инструмент воронеж оставляет за собой право вносить изменения в конструкцию и комплектацию данного изделия 4
- Степень защиты ii масса нетто кг 2 8 код для заказа 50120 4
- Таблица 1 4
- Технические данные 2 основные параметры перфоратора приведены в таблице 1 4
