12
12. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Производитель гарантирует надёжную
работу ручных электрических машин при
соблюдении условий хранения, правиль-
ности сборки и монтажа, соблюдении пра-
вил эксплуатации и обслуживания, ука-
занных в руководстве по эксплуатации.
Гарантийный срок – 12 месяцев с даты
продажи через розничную торговую сеть.
Срок службы – 5 лет.
Гарантия распространяется только на
производственные дефекты, выявленные
в
процессе эксплуатации ручной электри-
ческой машины в период гарантийного
срока. Настоящая гарантия, в случае вы-
явления недостатков товара, не связан-
ных с нарушением правил использования,
хранения или транспортировки товара,
действий третьих лиц или непреодоли-
мой силы, даёт право на безвозмездное
устранение выявленных недостатков в
течение установленного гарантийного
срока.
В гарантийный ремонт принимает-
ся ручная электрическая машина при
обязательном наличии правильно и
полностью оформленного и заполнен-
ного гарантийного талона установлен-
ного образца на представленную для
ремонта машину с штампом торговой
организации и подписью покупателя.
Ручная электрическая машина в ре-
монт должна сдаваться чистой, в ком-
плекте с принадлежностями.
1. Настоящие гарантийные обязатель-
ства не распространяются на следую-
щие случаи:
На недостатки ручной электрической
машины, если такие недостатки стали
следствием нарушения правил исполь-
зования, хранения или транспортировки
товара, действий третьих лиц или непре-
одолимой силы. В частности, под наруше-
нием правил использования, хранения и
транспортировки подразумевается нару-
шение правил и условий эксплуатации и
хранения ручной электрической машины,
а также несоблюдение запретов, уста-
новленных настоящим «Руководством».
Например, при попадании внутрь руч-
ной электрической машины посторонних
предметов, жидкостей, при механическом
повреждении корпуса и шнура питания
ручной электрической машины, при пере-
грузке или заклинивании двигателя (одно-
временный выход из строя ротора и ста-
тора, обеих обмоток статора),
а также в
других случаях возникновения недостат-
ков, если такие недостатки стали след-
ствием вышеуказанных нарушений.
2. Настоящие гарантийные обязатель-
ства не распространяются на следую-
щие комплектующие и составные де-
тали ручных электрических машин:
- патроны; дополнительные рукоятки;
ограничители глубины сверления; пла-
стиковые кейсы;
- угольные щетки, сальники, резиновые
уплотнения, шнуры питания (
в случае
повреждения изоляции подлежат обяза-
тельной замене без согласия владельца
- услуга платная). Замена указанных ком-
плектующих и составных частей ручных
электрических машин осуществляется
платно.
3. Настоящие гарантийные обязатель-
ства не распространяются на оснастку
(сменные принадлежности), входящие
в комплектацию или устанавливаемые
пользователем ручных электрических
машин. Например: свёрла; коронки и
адаптеры к ним; буры; зубила и пики;
адаптеры для вставок (битов); вставки
(биты) и прочая сменная оснастка.
4. В гарантийном ремонте может быть
отказано:
При отсутствии гарантийного талона.
При нарушении пломб, наличии следов
разборки на корпусе, шлицах винтов, бол-
тов, гаек и прочих следов разборки, или
попытки разборки ручной электрической
машины.
РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ:
Во всех случаях нарушения нормальной
работы ручной электрической машины,
например: падение оборотов, изменение
шума, появление постороннего запаха,
дыма, вибрации, стука, кольцевого искре-
ния на коллекторе – прекратите работу и
обратитесь в сервисный центр или гаран-
9

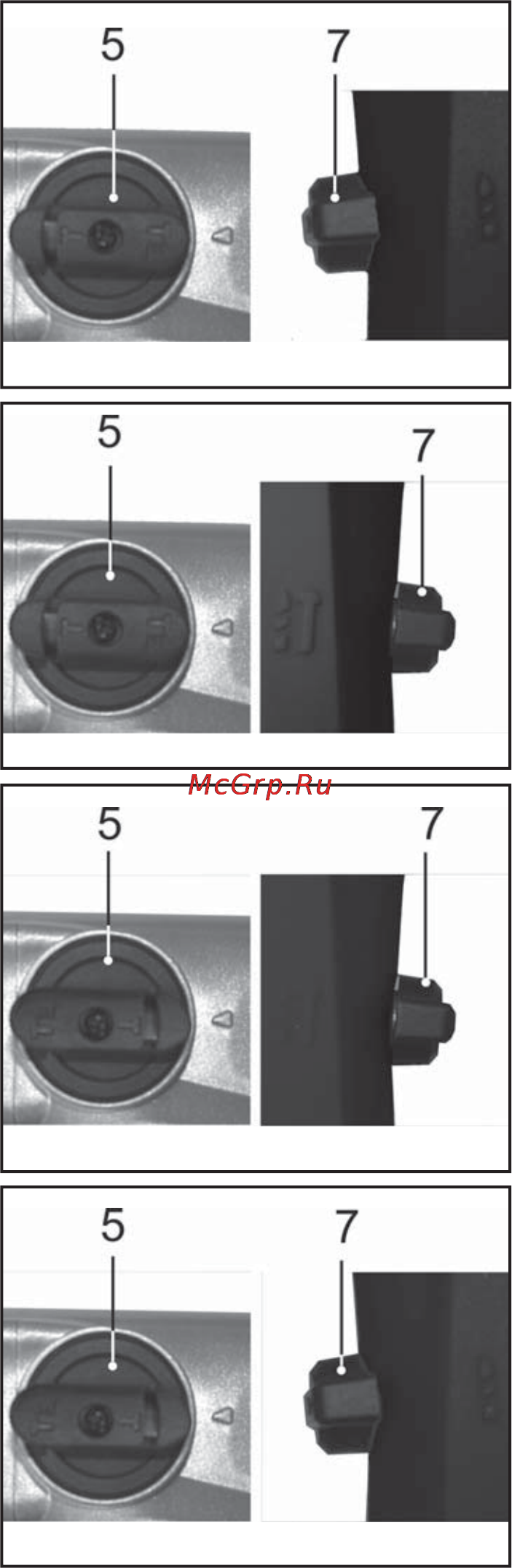

Рис. 3
Рис. 4
Рис. 5
ключатель режимов (5) в положение
«сверление» согласно Рис.3.
9.1.4. Установите переключатель - фла-
жок (7) в положение «сверление без уда-
ра» согласно Рис.3.
9.1.5. Приведите инструмент или оснастку
в контакт с обрабатываемой заготовкой.
9.1.6. Произведите сверление, установив
необходимую скорость вращения патрона
(2) и усилие подачи.
9.2. Сверление с ударом.
9.2.1. Установите оснастку в
ствол перфо-
ратора согласно разделу 8.1.
9.2.2. Отрегулируйте глубину сверления
(при необходимости) согласно разделу
8.2.
9.2.3. Нажав на кнопку, поверните пере-
ключатель режимов (5) в положение
«сверление» согласно Рис.4.
9.2.4. Установите переключатель - фла-
жок (7) в положение «сверление с осевым
ударом» согласно Рис.4.
9.2.5. Приведите инструмент или оснастку
в контакт с обрабатываемой заготовкой.
9.2.6. Произведите сверление, установив
необходимую частоту вращения шпинде-
ля и усилие подачи.
9.3. Долбление.
9.3.1. Установите долбежную оснастку в
ствол перфоратора согласно разделу 8.1.
9.3.2. Нажав на кнопку, поверните пере-
ключатель режимов (5) в положение «осе-
вой удар» согласно Рис.5.
9.3.3. Установите переключатель - фла-
жок (7) в положение «сверление с осевым
ударом» согласно Рис.5.
9.3.4. Приведите оснастку в контакт с об-
рабатываемой заготовкой.
9.3.5. Произведите долбление, установив
необходимое усилие подачи.
9.4. Поворот долбежной оснастки.
9.4.1. Для наиболее удобной ориентации
долбежной оснастки, поверните переклю-
чатель режимов (5) в положение «осевой
удар» согласно Рис.6.
9.4.2. Установите переключатель - фла-
жок (7) в положение «сверление без уда-
ра» согласно Рис.6.
9.4.3. Поверните долбежную оснастку ру-
ками в наиболее удобное положение.
Рис. 5
