РУКОВОДСТВО ПО УСТАНОВКЕ
салонный свет. Используется в случаях, когда необходим учет задержки
выключения света в салоне (см. схемы 10, 11, 12). В данном случае
обеспечивается максимально быстрое взятие под охрану концевых
датчиков дверей. Данный вариант обеспечивает работоспособность
системы в подавляющем большинстве случаев, однако имеет
существенный недостаток: существует опасность поставить систему на
охрану, не закрыв дверь
ВНИМАНИЕ!
Установка значения программируемой функции 2-2 должна
производиться квалифицированным специалистом при инсталляции
системы.
Программируемая функция 2-3: «Длительность импульсов
управления замком багажника»
Эта функция позволяет изменить длительность импульсов управления
замком багажника (сигналы на разъёме CN2). Выбор значения данной
функции зависит от конструкции автомобиля, на который устанавливается
система. Например, если подключение происходит к кнопке в салоне,
которая для устранения ложного срабатывания требует некоторого
времени удержания, то требуется выбрать второе значение данной
функции.
Данная программируемая функция имеет два значения
1) Заводское значение: импульс 0.5 секунды
2) Импульс 4 секунды
ВНИМАНИЕ!
Значения этой функции зависят от конструкции автомобиля.
Неправильный выбор значения данной функции может привести к
выходу из строя электрозамка багажника, снижению его ресурса или к
порче штатного оборудования автомобиля. Если Вы не уверены в выборе
значения данной функции, то прежде чем изменить заводскую установку
проконсультируйтесь с техническими специалистами дилера этой марки
автомобилей в Вашем регионе.
19
SCHER-KHAN MAGICAR 5

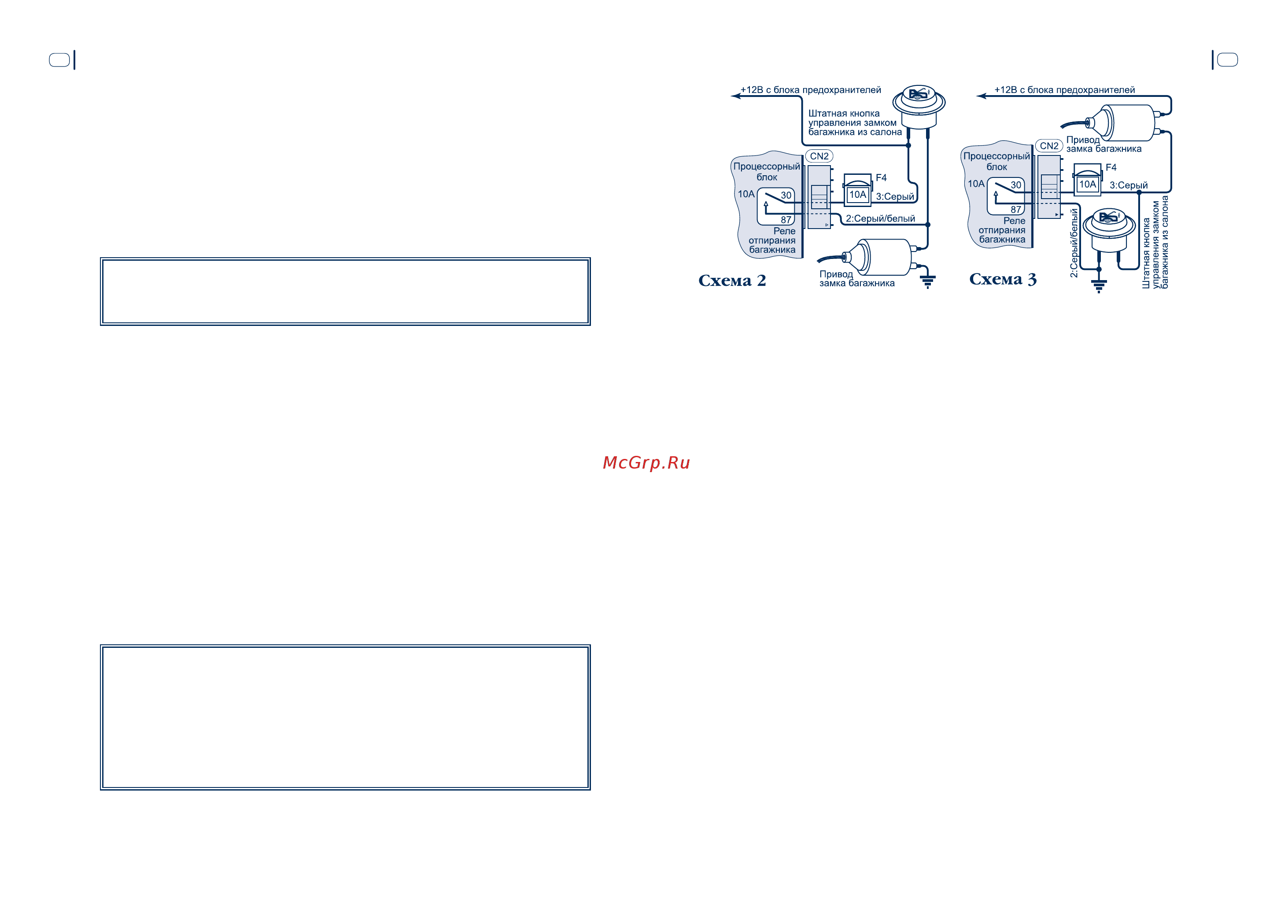

багажника. Сигнал на этом проводе может быть как положительным, так
и отрицательным, в зависимости от подключения серого провода. Это
контакт №30 внутреннего реле управления замком багажника.
Подключите серый/белый провод к электроприводу замка багажника или
кнопке отпирания багажника из салона автомобиля. Длительность сигнала
зависит от значения программируемой функции 2-3 (см. стр. 54, 58).
Заводское значение 0.5 сек.
3. Серый провод: вход, контакт №87 внутреннего реле
управления замком багажника, (10А)
Этот провод обеспечивает питание для линии управления замком
багажника. Это контакт №87 внутреннего реле управления замком
багажника.
Подключите серый провод к массе или питанию. Провод защищен
предохранителем, рассчитанным на ток не более 10А.
4. Фиолетовый провод: импульсный выход на аварийную
сигнализацию (7.5 А), контакт № 87 внутреннего реле
Этот провод обеспечивает мигание аварийной сигнализации от
процессорного блока.
Подключите фиолетовый провод к левой цепи аварийной сигнализации,
где появляется +12В или МАССА при включении указателя поворота налево.
Полярность сигнала на этом проводе зависит от точки подключения
красного/белого провода этого разъёма
