Gigabyte G27Q [19/41] Установка кронштейна vesa опционально

-19-

Игровой ЖК-монитор Руководство пользователя

Установка кронштейна VESA (опционально)

Для настенного монтажа устройства разрешается использовать

только VESA-кронштейны типоразмера 100 х 100 мм,

рекомендованные производителем.

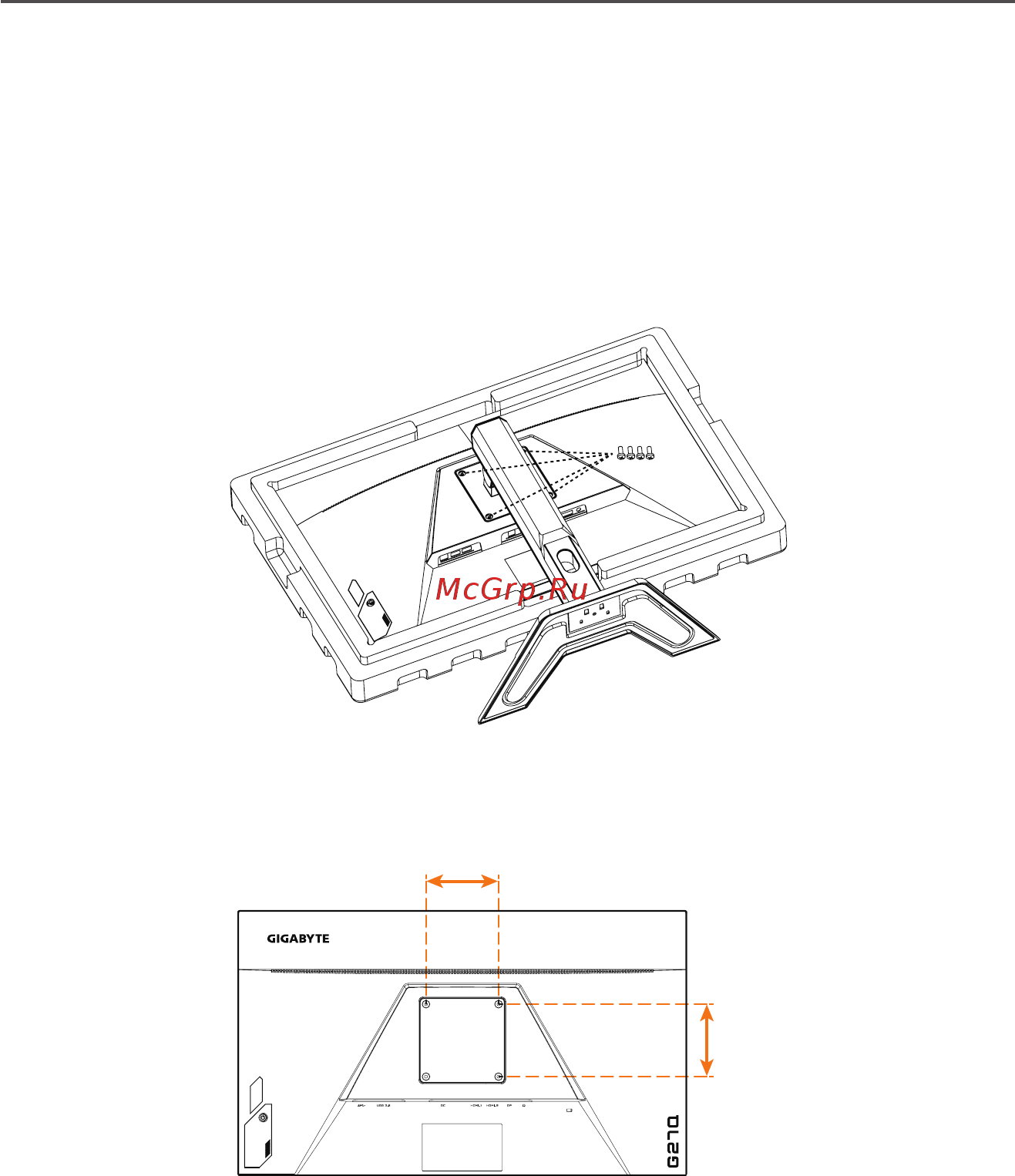

1. Положите монитор экраном вниз на нижний блок вспененного

полистирола.

2. Нажмите на защелки, чтобы отсоединить стойку от монитора.

3. Сориентируйте монтажный VESA-кронштейн относительно

отверстий, расположенных на задней стенки корпуса монитора.

Закрепите VESA-кронштейн винтами из комплекта поставки.

100 mm

Примечание. Чтобы закрепить монитор на стене, руководствуйтесь

Инструкцией по установке из комплекта поставки

VESA-кронштейна.

Монитор можно закрепить на стене с использованием поворотных

кронштейнов или кронштейнов иного типа. Данный монитор

оснащен монтажными отверстиями с шагом 100 мм (соответствуют

промышленному стандарту VESA). Для установки на монитор кронштейна

стороннего производителя потребуются четыре винта 4 с шагом 0,7 мм

и длиной 10 мм. Применение более длинных винтов может привести к

повреждению монитора.

Убедитесь, что предоставленный изготовителем кронштейн

соответствует стандарту VESA и обеспечивает прочную фиксацию

монитора. По завершении монтажных работ подключите к монитору

силовой кабель питания и сигнальный кабель нужного интерфейса.

мм
