- 18 -
ЖК-монитор Руководство по эксплуатации

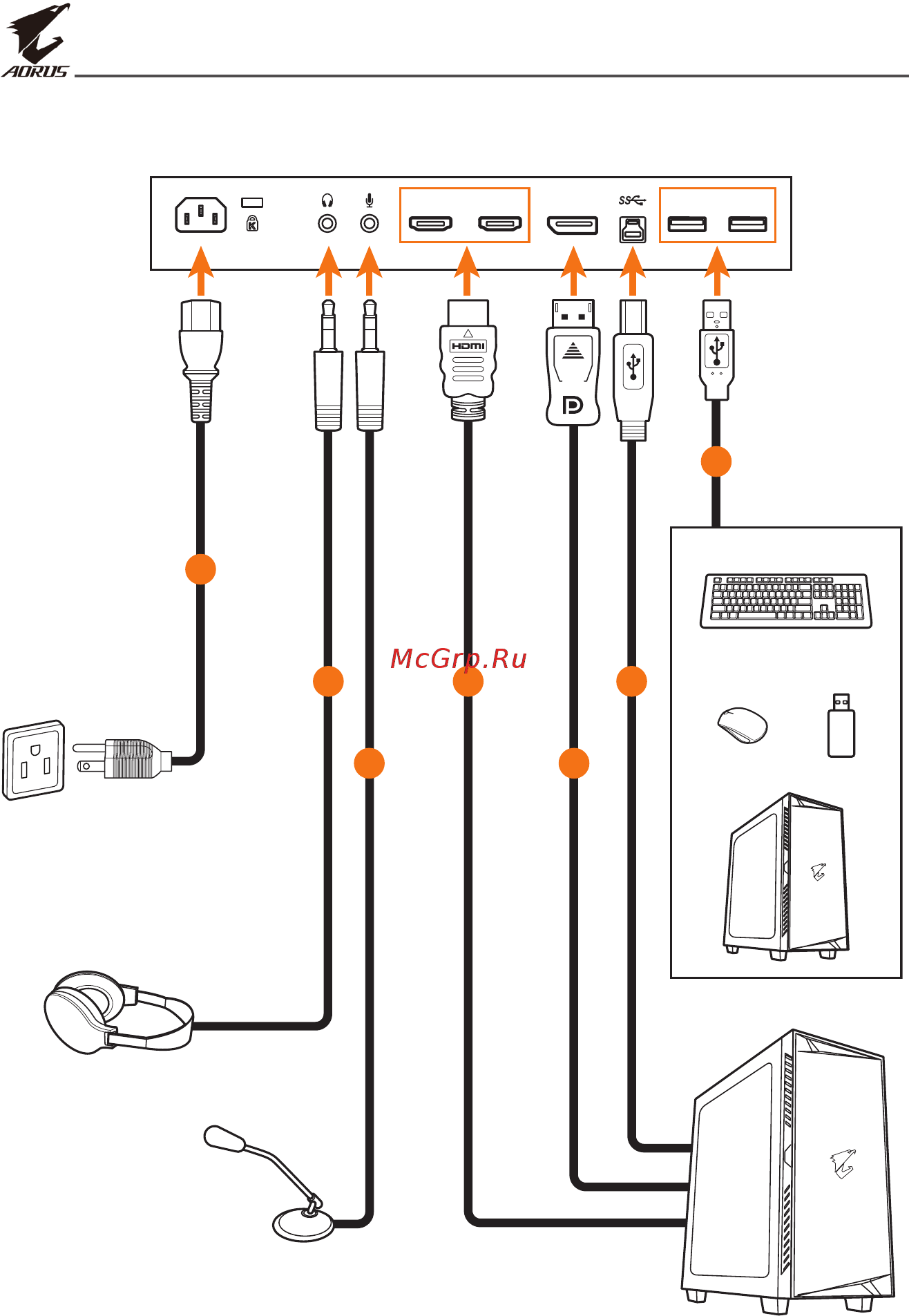

Подключение проводов
USB 3.0HDMI-2 DPHDMI-1
1
1
2
2 4 6
3 5
7
Клавиатура
Мышь и USB
флэш-накопитель
Компьютер
Компьютер
Микрофон
наушники
Электрическая
розетка
1 Шнур питания
2 Кабель для наушников
3 Микрофонный кабель
4 Кабель HDMI
5 Кабель DisplayPort
6 Кабель USB (A-штыревой к
B-штыревой)
7 Кабель USB
