Инверторные водо-воздушные охладители и тепловой
насос
D-EOMZC00106-17_02RU
Руководство по эксплуатации
52/101
EWAD TZ — EWAD/H TZ B
EWWD VZ — EWWH VZ
5.1.6 Date/Time (Дата/время)
5.1.6.1 Date,Time and UTC Settings (Настройки даты, времени и UTC)
См. 4.2.5.

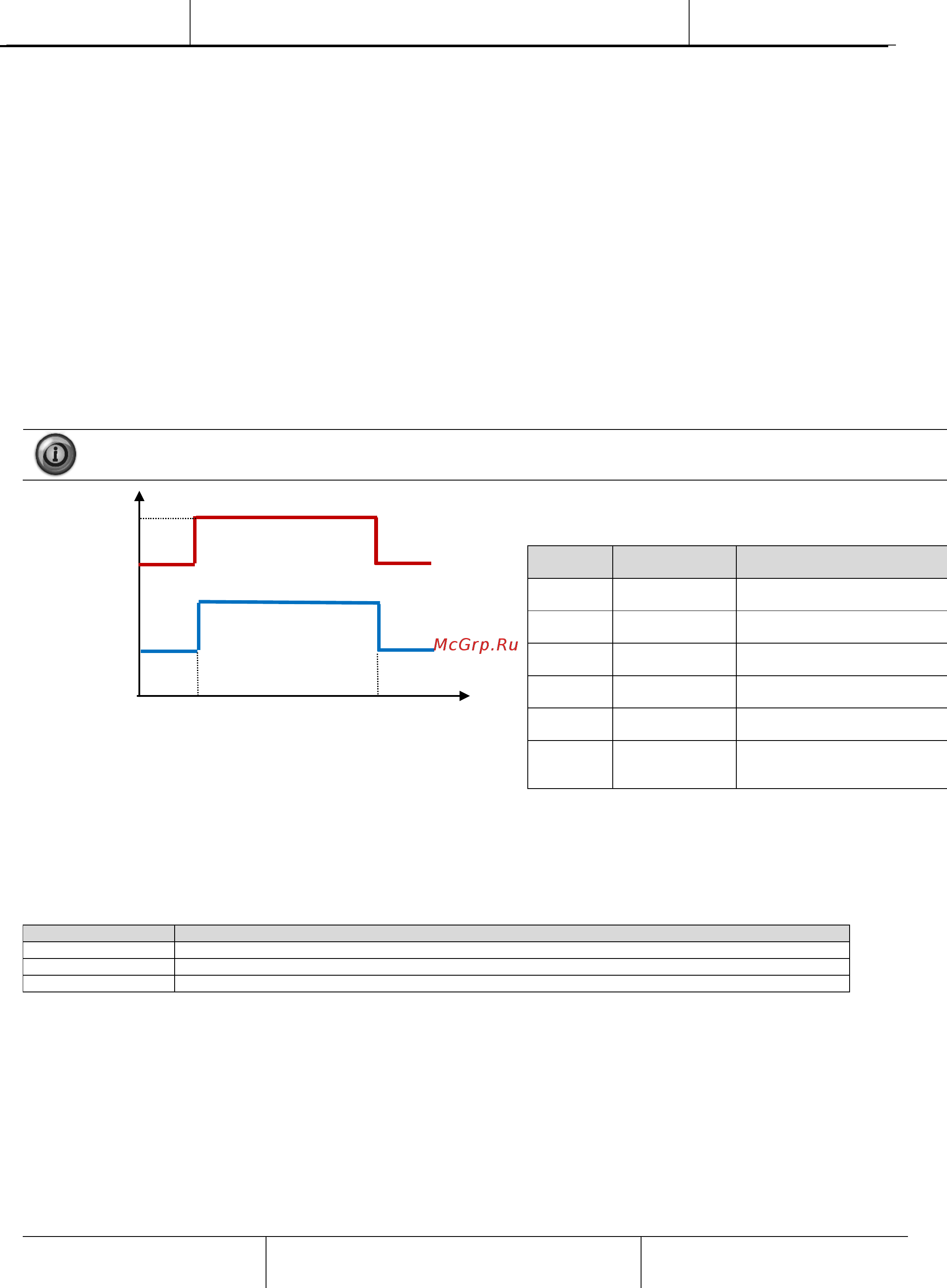

5.1.6.2 Quiet Mode Scheduling (A/C units only) (Планирование режима бесшумной работы
(только для агрегатов с возд. охл.)
Режим бесшумной работы может использоваться для понижения уровня шума охладителя в
определенное время суток, когда шумоподавление имеет большее значение, чем охлаждение,
например, ночью. При активации режима бесшумной работы значение уставки LWT увеличивается на
уставку максимального сброса (MR), указанную в главе Setpoint Reset (Сброс уставок). Это приводит к
вынужденному ограничению производительности агрегата без утраты контроля за температурой
охлажденной воды. Кроме того, целевое значение температуры конденсатора увеличивается на
значение, заданное в пункте QM Cond Offset. Тем самым, вентиляторы конденсатора вынуждены
сбросить скорость без утраты контроля за конденсацией. Режим бесшумной работы запускается
таймером.
Режим бесшумной работы может отрицательно повлиять на работу охладителя ввиду увеличения значения
уставки конденсатора
Параметр
Значение по
умолчанию
Диапазон
Quiet
Mode
Деактивировано
Деактивировано/активировано
QM Start
Hr (QMS)
21 ч
0…24 ч
QM Start
Min
0 мин
0...60 мин
QM End
Hr (QME)
6 ч
0…24 ч
QM End
Min
0 мин
0…60 мин
QM Cond
Offset
(CO)
5°C
0…10°C
5.1.7 Scheduler (Планировщик)
Включением/выключением агрегата можно управлять автоматически с помощью функции
Планировщика времени, которая активируется путем задания параметру Unit Enable (Включение
агрегата) значения Scheduler 0. Для каждого дня недели пользователь может определить шесть
временных интервалов и выбрать один из следующих режимов для каждого временного интервала:
Параметр
Описание
Выкл
Агрегат выключен
Уставка 1 вкл
Unit On и Cool LWT 1 является активной уставкой
Уставка 2 вкл
Unit On и Cool LWT 2 является активной уставкой
5.2 Unit/Circuit Start-up (Запуск агрегата/контура)
В данном разделе речь пойдет о последовательности запуска и останова агрегата. Краткое описание
статуса поможет лучше понять особенности управления охладителем.
5.2.1 Unit Status (Статус агрегата)
На ЧМИ будет показана одна из следующих строк с описанием статуса агрегата.
0
QME
Evap T
LWT SP
LWT SP + MR
QMS
время
CP SP
CP SP + CO
Cond Press
