Liberton LAC-09 L4 [13/20] Установка внутреннего блока
![Liberton LAC-09 L4 [13/20] Установка внутреннего блока](/views2/1067733/page13/bgd.png)
13
2 Выбор местоположения наружного блока
• Место установки должно быть достаточно прочным, чтобы выдержать вес блока
и не вызывать вибрацию.
• Хорошая вентиляция, мало пыли, вдали от прямого дождя и света.
• Место выпуска воздуха из наружного блока и шум при работе не должны раздражать
ваших соседей.
• Отсутствие засорения около наружного блока.
• Следует избегать размещения вблизи огнеопасных мест утечки газа.
УСТАНОВКА ВНУТРЕННЕГО БЛОКА

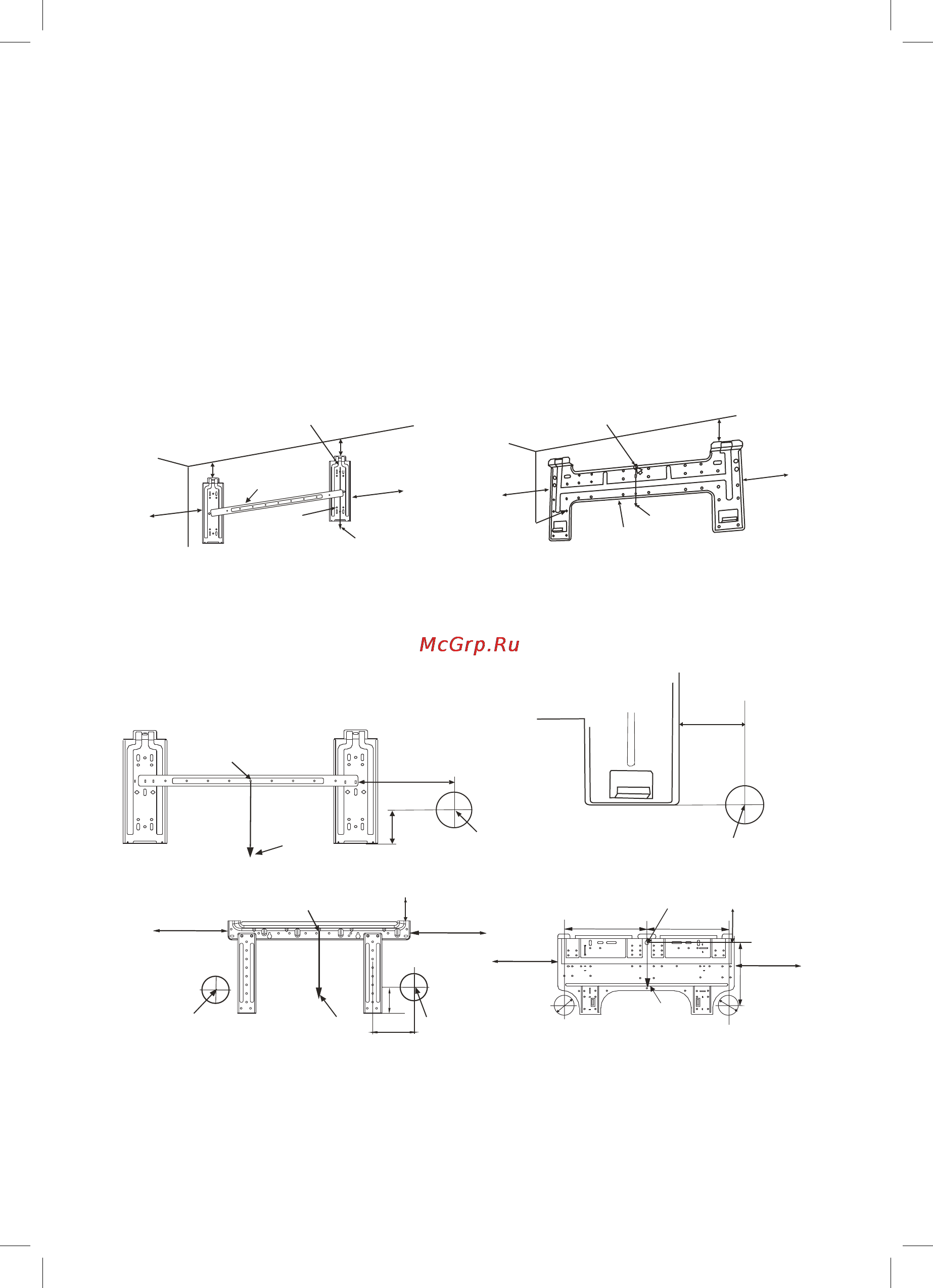

1 Закрепление монтажной плиты и сверление отверстий в стене
• Закрепите монтажную плиту
Монтажная плита должна быть присоединена к структурной части стены (стойке и т.д).
прикрепите струну в центральном отверстии
105 мм или
больше от
боковой
стены
не менее 24 мм
монтажная плита
не менее 250 мм
155 мм или больше
от боковой стены
Самонарезаю-
щий винт
ST4x25 (5)
отвес
отвес
монтажная плита
Самонарезающий
винт ST4x25 (5)
105 мм или
больше от
боковой
стены
прикрепите струну в центральном отверстии
не менее 250 мм
155 мм или
больше от бо-
ковой стены
ПРИМЕЧАНИЕ: • Отверстия в местах, показанных сплошными стрелками, должны обеспечивать отсутствие раскачивания
монтажной плиты.
• При использовании расширительных болтов следует воспользоваться двумя отверстиями (11х20 или 11х26),
расстояние между ними составляет 450 мм.
• Просверлите отверстия в стене
прикрепите струну в цен-
тральном отверстии
105 мм
отвес
45 мм
Центр отверстия (Ø 65 мм) Центр отверстия (Ø 65 мм)
ПРИМЕЧАНИЕ: • Проверьте положение отверстий и просверлите отверстия в стене.
прикрепите струну в центральном отверстии
не менее 250 мм
не менее 180 мм
Центр отверстия (Ø 65 мм)
отвес
Отверстие для трубы Центр
отверстия (Ø 65 мм)
не менее 140 мм
440 мм 440 мм
не менее 250 мм
прикрепите струну в центральном отверстии
не менее 120 мм
Ø 90 мм
не менее 120 мм
230 мм
Ø 90 мм
Центр отверстия
отвес
ПРИМЕЧАНИЕ:
• Отверстия в местах, показанных сплошными стрелками, должны обеспечивать отсутствие раскачивания
монтажной плиты.
• При использовании расширительных болтов следует воспользоваться двумя отверстиями (11х20 или
11х26), расстояние между ними составляет 450 мм.
• Проверьте положение отверстий и просверлите отверстия в стене.
