12

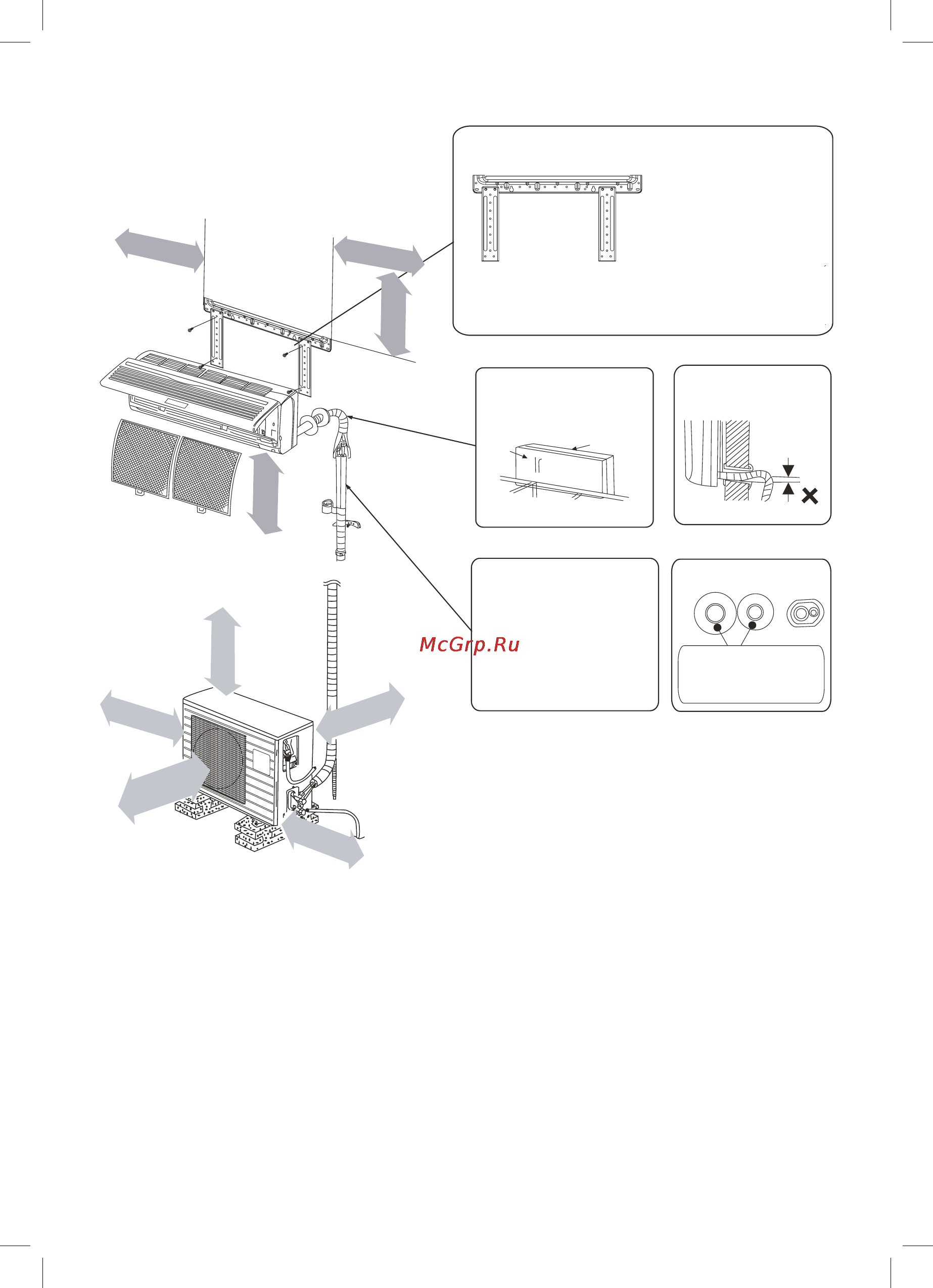

СХЕМА УСТАНОВКИ
более 105 мм
более 155 мм
более 250 мм
более 20 мм
Подтвердите положение при установке разметкой положения
внутренней монтажной пластины.
Медная труба может быть
подведена сзади, справа,
снизу или с левой задней
стороны.
сзади
справа
сзади
снизу слева-сзади
спе-
реди
слева
Внимание: не допускайте
участков с поднятым
сливным шлангом.
При монтаже трубопровода
на тонкой броневой плите или
на стене из металлической
сетки следует использовать
деревянную доску, зажав ее
между стеной и трубопрово-
дом, или обернуть трубопро-
вод 7-8 слоями пластиковой
изоляционной ленты.
Cоединительный патрубок cо сло-
ем адиабатического материала.
Пористый адиабатический
пластический материал
толщиной 8 мм.
более 500 мм
более 300 мм
более 500 мм
более 300 мм
более 500 мм
ИНСТРУКЦИИ ПО УСТАНОВКЕ
1 Выбор местоположения внутреннего блока
• Отверстия для впуска и выпуска воздуха должны находиться на большом расстоянии
от засорения.
• Расстояние по высоте между внутренним и наружным блоком не должно превышать 5 м.
• Стена для установки должна быть достаточно прочной, чтобы выдержать вес блока
и не вызывать вибрацию.
• Следует избегать прямого солнечного света.
• Место установки должно обеспечивать легкую конденсацию дренажа и легкое соединение
с наружным блоком.
• Место установки должно находиться вдали от ламп дневного света, которые могут влиять
на работу дистанционного управления.
• Место установки должно находиться на расстоянии не менее 1 м от телевизора, радио-
приемника и других бытовых приборов.
Внимание: у разных моделей кондиционеров монтажные
пластины отличаются. При установке руководствуйтесь
реальным видом монтажной пластины.
более 20 мм
более 250 мм
более 105 мм
более 155 мм
