USB Power On Funcon: Allows Device Power-on Via USB.
USB Power On Funkon / Foncon Démarrage par USB / Función USB Power On
Função USB Power On / Funzione USB Power On / Функция USB Power On
Opcja USB Power On / USB Güç Açık Fonksiyonu / USB埠啟動功能
USB接口启动功能 / USB機器からの電源ON機能 / USB 포트를 이용한 전원 켜기
[HDD1]
System Requirements
- Win 10.x or above version (Install ulity required)
系統需求
- Windows 10或以上的版本（需安裝額外的應用程式）
Press “Del” during device start up to
enter BIOS.
開機後按啟 Del 鍵進入 BIOS 設定畫面
1
Select “Chipset” from the menu.
在 BIOS 主選單選取 ”Chipset”。
2
Manually configure “USB S5 Wakeup
Support” sengs to “Enable”.
進入 Chipset 的 USB S5 Wakeu Support
選項，手動控制將其 ”Enable”。
3
Press F4 to Save and Exit.
按啟 F4 存儲設定並離開 BIOS 選單重
新開機。
4
1

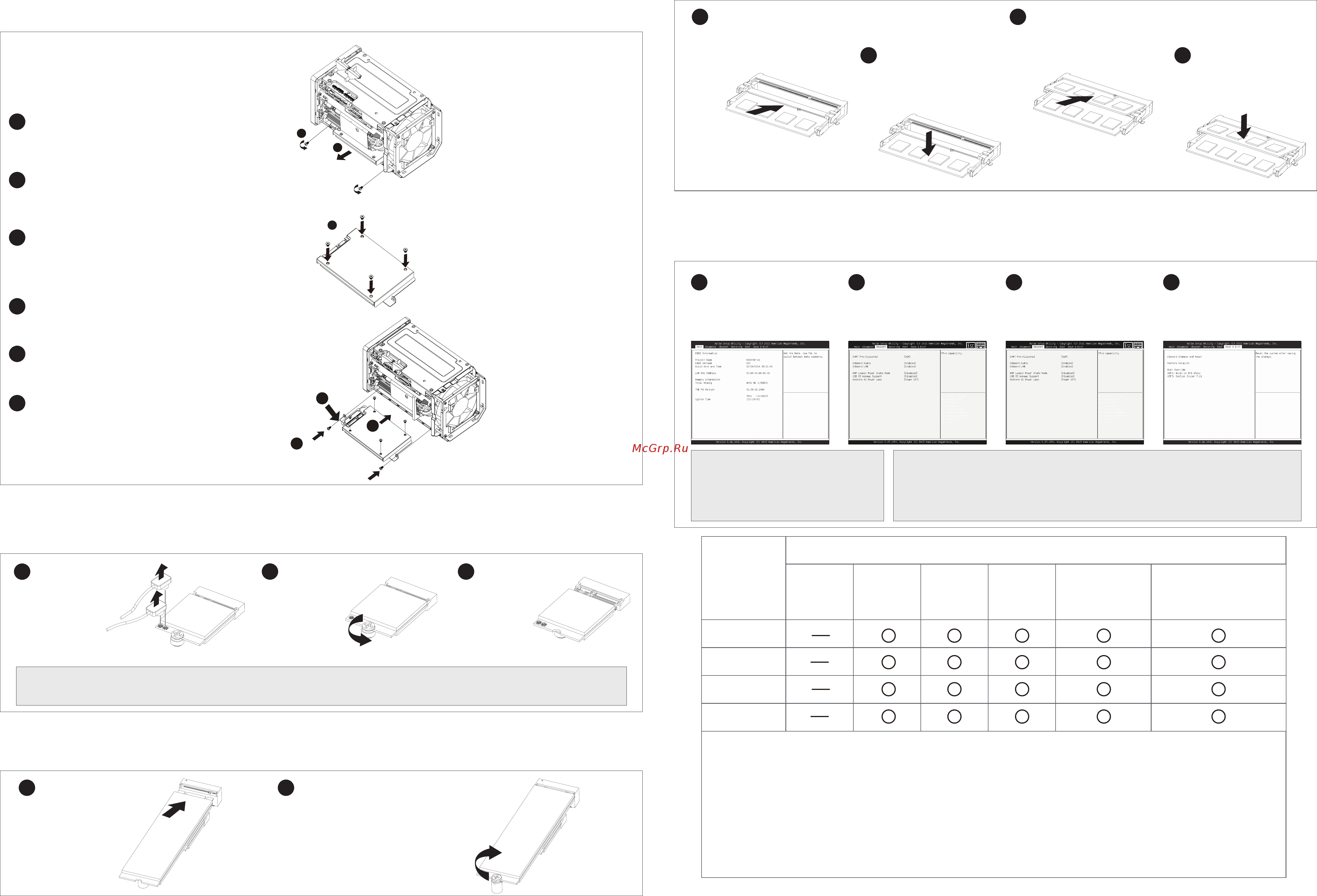

Unscrew the two screws holding the HDD
cage in place.
卸下 2 顆固定硬碟架的螺絲。
2
Pull the HDD cage out of the system.
將硬碟架從 主 機抽出。
3
Install the HDD1 in the cage using the four
screws provided.
將硬碟 1 裝入卡匣並用 4 顆 螺絲固定。
4
Connect the SATA cable to the HDD1.
將 SATA 連接線與硬碟 1 連接。
5
Push the HDD cage with HDD1 into the system.
將裝上硬碟的硬碟架推入主機。
6
Screw the HDD cage in place in the
system, and reinstall the front panel
and boom cover.
並用螺絲固定硬碟架，然後裝回
前控板及底蓋。
Unscrew and remove the boom cover and
front panel (see steps 1 - 3 in “Geng Familiar
with Your Unit”).
卸下螺絲並取下底蓋及前控板 (請見 ”Geng
Familiar with Your Unit” 的步驟 1-3)。
C) M.2 SSD: How to Install the M.2 2280 SSD
M.2 SSD: Wie Sie die M.2 SSD installieren / SSD M.2: Comment l'installer / M.2 SSD: Cómo instalar SSD M.2 / SSD M.2: Como instalar o SSD M.2 / M.2 SSD: Come installare un' unità M.2 SSD
Накопитель M.2 SSD: Порядок установки накопителя M.2 SSD / M.2 SSD: Jak zainstalować M.2 SSD / M.2 SSD: M.2 SSD nasıl kurulum yapılır / 如何安裝M.2 SSD / 如何安装M.2 SSD
M.2 SSD：M.2 SSDの取り付け方法 / M.2 SSD : M.2방식 SSD을 설치하는 방법
A) BRIX Support Addional SATA 6Gbps HDD: How to Install 2.5” HDD
BRIX Unterstützt Zusätzliche SATA 6Gbps HDD: So installieren Sie die 2,5 "Festplae / Le BRIX supporte un disque dur SATA 6Gbps addionel: Comment l'installer
Soporte adicional HDD 6Gbps SATA para BRIX: Cómo instalar HDD 2.5” / BRIX Suporte adicional para HDD SATA 6Gbps: Como instalar HDD 2.5"
BRIX Supporta un' ulteriore porta SATA 6Gbps per HardDisk: Come installare un HDD da 2,5" / BRIX допускает установку дополнительного жесткого SATA-диска (6 Гбит/с): Порядок установки 2,5-дюйм жесткого диска
BRIX wspiera dodatkowy dysk SATA 6Gbps HDD: Jak zainstalować 2.5” HDD / BRIX, extra 6Gbps HDD destekler: 2.5'' HDD nasıl kurulum yapılır / BRIX 支援額外的SATA 6Gbps硬碟：如何安裝2.5“ HDD
BRIX 支援额外的SATA 6Gbps硬盘：如何安装2.5“ HDD / BRIX SATA 6Gbp ハ ード ディスク (HDD)増 設：2.5インチ HDDの取り付け方法 / BRIX 는 추가 SATA 6Gbps을 지원합니다. HDD : 2.5" HDD를 설치하는 방법
D) Memory Installaon: SO-DIMM DDR4
Arbeitsspeicher Installaon DDR4 / Installaon de la mémoire DDR4 / Instalación de la Memoria DDR4 / Instalação da memória DDR4 / Installazione Memoria DDR4 / Установка модулей ОЗУ DDR4
Instalacja pamięci DDR4 / Bellek Yerleşrilmesi DDR4 / 安裝記憶體 / 安装内存 / メモリの増設方法 DDR4 / 메모리 설치 DDR4
Carefully insert SO-DIMM memory
modules.
小心並由下至上安裝SO-DIMM記憶體於
記憶體插槽。
1
Carefully insert SO-DIMM memory
modules.
安裝下層記憶體後，重覆前述動作安裝上
層記憶體。
3
Push down unl the modules click
into place.
當記憶體固定於插槽後，再輕輕下
壓至定點。
2
Push down unl the modules click
into place.
當記憶體固定於插槽後，再輕輕下
壓至定點。
4
1
Carefully insert the M.2 SSD into slot B.
小心的安裝M.2 SSD於B插 槽。
2
The M.2 SSD is secured in place with a small screw in the le corner.
使用包裝隨附的螺絲固定M.2 SSD。
Note: ‘USB Power On’ funconality in Windows 10 and above requires an addional Windows patch. This is provided
on GIGABYTE’s official website labeled ‘USB Power-On Patch’. Your GIGABYTE BRIX can be powered on via a connected
USB device such as a keyboard or mouse, offering greater convenience when mounted behind a display or monitor.
注意：在Windows 10或以上的版本環境下需要額外的應用程式來啟動"USB Power On"功能。你可以透過技嘉官網的產品
支援與更新下載"USB Power-On Patch"來執行。USB Power On提供了方便的開機功能，使用者可以透過連接到BRIX上的
USB裝置啟動BRIX；讓安裝於顯示器後方的BRIX更方便使 用。
B) Wireless Module: How to Safely Remove the Module
Wireless-Modul: Das sichere enernen des Moduls / Module sans fil : Comment rerer le module en toute sécurité / Módulo Inalámbrico: Cómo eliminar de forma segura el módulo
Módulo Wireless: Como remover o módulo com segurança / Modulo Wireless: Come rimuovere con sicurezza il modulo
Модуль беспроводной связи: Как безопасно удалить модуль / Moduł bezprzewodowy: Jak bezpieczne usunąć moduł / Kablosuz Modülü : Modülü Nasıl Güvenli Kaldırabilirim
移除隨機搭配的無線模組 / 移除随机搭配的无线模块 / ワイヤレスモジュール：安全 にモジュールを取り外す 方法 / 무선 모듈: 모듈을 안전하게 제거하는 방법
2
Remove the screw in the
middle.
鬆開固定於無線模組中
央頂端的螺絲。
3
Carefully pull the wireless
module from the slot.
小心的把無線模組從
Mini PCIe插 槽 拔 除。
1
Disconnect the two antennas
by manually liing off the
clips that hold them in place.
向上移除連接於無線模組左
側 頂 端 天 線。
依據低功率電波輻射性電機管理辦法【第十二條】經型式認證合格之低功率射頻電機，非經許可公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。 【第十
四條】低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。 前項合法通信指依電信法規定作業之無線電通信
。 低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。」
3
4
5
6
1
2
單元 Unit
電路板總成
外殼(含風扇)
電源供應器
線材
鉛Lead
(Pb)
汞Mercury
(Hg)
鎘Cadmium
(Cd)
六價鉻
Hexavalent
chromium
(Cr+6)
多溴聯苯
Polybrominated
biphenyls
(PBB)
多溴二苯醚
Polybrominated
diphenyl ethers (PBDE)
限用物質及其化學符號
Restricted substances and its chemical symbols
備考1.〝超出0.1 wt %〞及〝超出0.01 wt %〞係指限用物質之百分比含量超出百分比含量基準值。
Note 1：“Exceeding 0.1 wt %＂ and “exceeding 0.01 wt %＂ indicate that the percentage content
of the restricted substance exceeds the reference percentage value of presence condition.
備考2.〝○〞係指該項限用物質之百分比含量未超出百分比含量基準值。
Note 2：“○＂ indicates that the percentage content of the restricted substance does not exceed
the percentage of reference value of presence.
備考3.〝－〞係指該項限用物質為排除項目。
Note 3：The “--＂ indicates that the restricted substance corresponds to the exemption.
