Gigabyte GB-BNi7QG4-950 (rev. 1.0) [2/2] A wireless module how to safely remove the module

Gigabyte GB-BNi7QG4-950 (rev. 1.0) [2/2] A wireless module how to safely remove the module

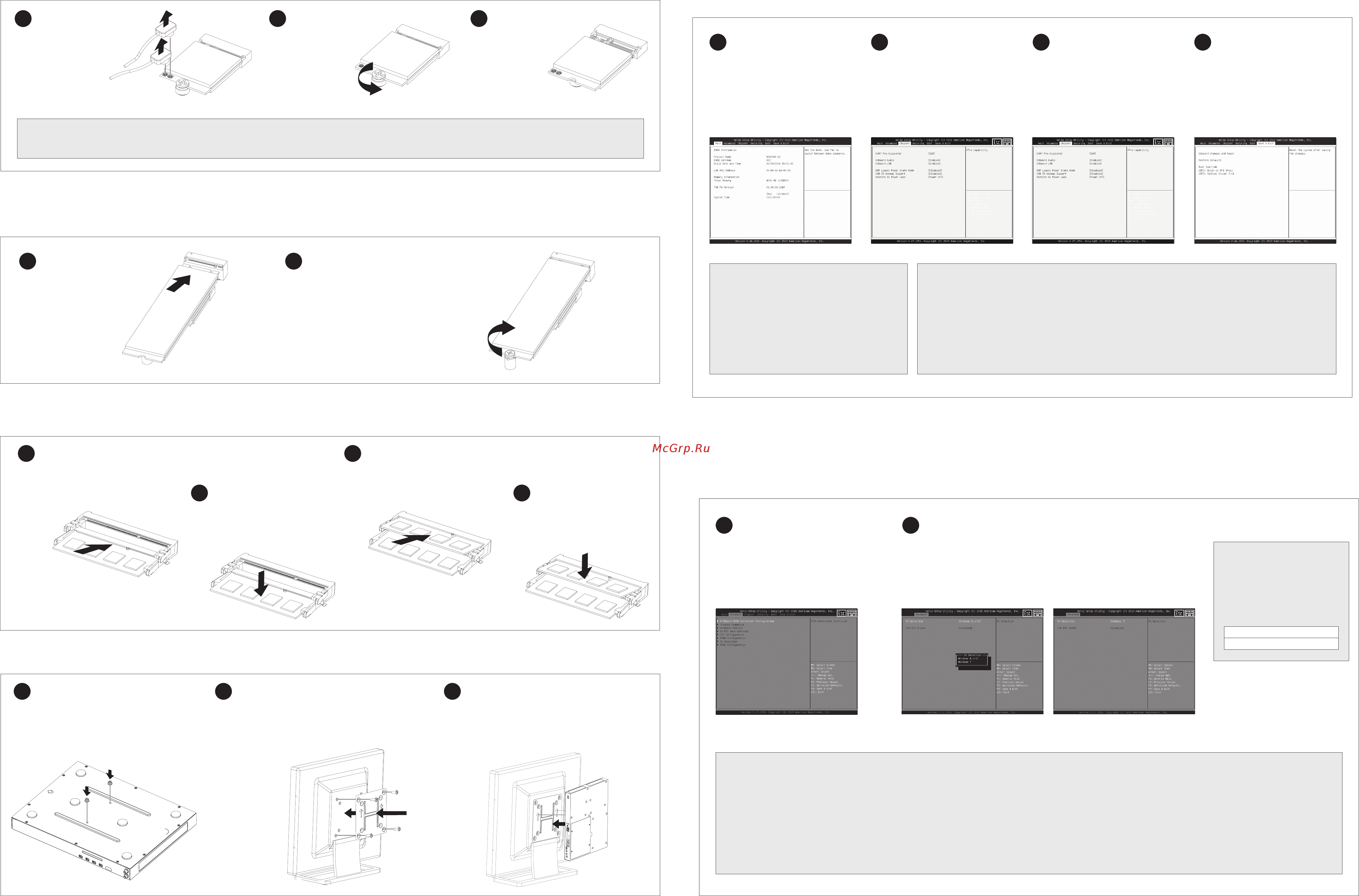

USB Power On Funcon: Allows Device Power-on Via USB. Useful When Mounted Behind a Display or TV
USB Power On Funkon / Foncon Démarrage par USB / Función USB Power On
Função USB Power On / Funzione USB Power On / Функция USB Power On
Opcja USB Power On / USB Güç Açık Fonksiyonu / USB埠啟動功能
USB接口启动功能 / USB機器からの電源ON機能 / USB 포트를 이용한 전원 켜기
System Requirements
- Win 7
- Win 8.x or above version (Install ulity required)
系統需求
- Windows 7
- Windows 8或以上的版本（需安裝額外的應用程式）
Press “Del” during device start up to
enter BIOS.
開機後按啟 Del 鍵進入 BIOS 設定畫面。
1
Select “Chipset” from the menu.
在 BIOS 主選單選取 ”Chipset”。
2
Manually configure “USB S5 Wakeup
Support” sengs to “Enable”.
進入 Chipset 的 USB S5 Wakeu Support
選項，手動控制將其 ”Enable”。
3
Press F4 to Save and Exit.
按啟 F4 存儲設定並離開 BIOS 選單重新
開機。
4
VESA Bracket
VESA-Halterung / Support VESA / soporte VESA / Suporte VESA / Staffa VESA / Крепление VESA / Uchwyt VESA / VESA Desteği / VESA支架 / VESA支架 / VESA対 応 ブラ ケット / VESA 브래킷
Aach the VESA mounng plate to the rear of a compable
display using the screws provided.
安裝隨附的VESA支撐架於支援VESA支撐架的電腦螢幕或
電 視 機 後 背。
2
The BRIX GTX Pro can now be mounted by sliding the device
into place.
將已安裝VESA支撐架螺絲的BRIX插入VESA支撐架的滑軌
孔，向下壓至定位點後即可固定。
31
Aach the screws provided on the underside of the
BRIX GTX Pro.
安裝隨附的VESA支撐架螺絲於BRIX底 部。
C) Memory Installaon: SO-DIMM DDR4
Arbeitsspeicher Installaon DDR4 / Installaon de la mémoire DDR4 / Instalación de la Memoria DDR4 / Instalação da memória DDR4 / Installazione Memoria DDR4 / Установка модулей ОЗУ DDR4
Instalacja pamięci DDR4 / Bellek Yerleşrilmesi DDR4 / 安裝記憶體 / 安装内存 / メモリの増設方法 DDR4 / 메모리 설치 DDR4
Carefully insert SO-DIMM memory
modules.
小心並由下至上安裝SO-DIMM記憶體
於記憶 體 插 槽。
1
Carefully insert SO-DIMM memory
modules.
安裝下層記憶體後，重覆前述動作安
裝上層記憶體。
3
Push down unl the modules click
into place.
當 記 憶 體 固 定 於 插 槽 後，再 輕 輕
下壓至 定 點。
2
Push down unl the modules click
into place.
當 記 憶 體 固 定 於 插 槽 後，再 輕 輕
下壓至 定 點。
4
Note: ‘USB Power On’ funconality in Windows 8 and above requires an addional Windows patch. This is
provided on GIGABYTE’s official website labeled ‘USB Power-On Patch’. Your GIGABYTE BRIX can be powered on
via a connected USB device such as a keyboard or mouse, offering greater convenience when mounted behind a
display or monitor.
注意：在 Windows 8 或以上的版本環境下需要額外的應用程式來啟動 "USB Power On" 功能。你可以透過技嘉
官網的產品支援與更新下載 "USB Power-On Patch" 來執行。USB Power On 提供了方便的開機功能，使用者可
以透過連接到 BRIX 上的 USB 裝置啟動 BRIX；讓安裝於顯示器後方的 BRIX 更方便使用。
Mul-BIOS Allows you to choose BIOS mode according to the OS of your choice
Hier können Sie den BIOS-Modus entsprechend dem Betriebssystem Ihrer Wahl wählen / Permet de choisir le mode BIOS selon le système d'exploitaon de votre choix
Le permite elegir el modo de BIOS de acuerdo con el sistema operavo de su elección / Permite escolher o modo de BIOS conforme o SO de sua preferência
Ti consente di selezionare la modalità BIOS in accordo con la tua scelta del sistema Operavo / Мульти-BIOS: Позволяет выбрать режим BIOS в соответствии с ОС, исходя из предпочтений пользователя
Çoklu-BIOS: isteğiniz doğrultusunda BIOS modunu seçmenize olanak sağlar / お好みのOSに応じてBIOSモードを選択できます / 멀티 BIOS: 선택한 OS에 따라서 바이오스 모드 선택을 허용
Press “Del” during device start up to enter BIOS.
開機後按啟 Del 鍵進入 BIOS 設定畫面。
1
Select OS type to “Windows 8.x/ Windows 10” or “Windows 7” from “Advanced” on
menu bar.
在 BIOS 主選單選取 ”OS type” 後，選擇要安裝的 OS 類型。
2
Note: You have to select the OS
mode in the BIOS before installing
any OS on your BRIX.
注意：需在BIOS選單中先選擇所要
使用的OS模式，你的BRIX才能安裝
OS。
Legacy system
：
Win 7
UEFI system
：
Win 8.x / Win 10
Note: Due to a lack of legacy EHCI controller support from Intel on the 6th generaon CPU, the USB 3.0 ports of the BRIX unit are not compable with USB 2.0 devices. To help you
install your operang system, GIGABYTE provides a tool which is preloaded on the driver CD called "Windows Image Tool". This tool helps you to create an installaon USB dongle
which includes the driver necessary for backward compability. To install Windows 7 using this tool, please follow these steps :
- Plug a USB 3.0 drive (4GB minimum) into another computer.
- Launch the "Windows Image Tool".
- Add the Windows 7 installaon files and USB 3.0 drivers to your USB drive.
- Plug the USB drive to your BRIX unit and follow the steps to install the OS.
Aer the installaon of the OS and drivers, the USB 3.0 ports will be backward compable with USB 2.0 devices.
B) M.2 SSD: How to Install the M.2 2280 SSD
M.2 SSD: Wie Sie die M.2 SSD installieren / SSD M.2: Comment l'installer / M.2 SSD: Cómo instalar SSD M.2 / SSD M.2: Como instalar o SSD M.2 / M.2 SSD: Come installare un' unità M.2 SSD
Накопитель M.2 SSD: Порядок установки накопителя M.2 SSD / M.2 SSD: Jak zainstalować M.2 SSD / M.2 SSD: M.2 SSD nasıl kurulum yapılır / 如何安裝M.2 SSD / 如何安装M.2 SSD
M.2 SSD：M.2 SSDの取り付け方法 / M.2 SSD : M.2방식 SSD을 설치하는 방법
1
Carefully insert the M.2 SSD into slot B.
小心的安裝M.2 SSD於B插 槽。
2
The M.2 SSD is secured in place with a small screw in the le corner.
使用包裝隨附的螺絲固定M.2 SSD。
A) Wireless Module: How to Safely Remove the Module
Wireless-Modul: Das sichere enernen des Moduls / Module sans fil : Comment rerer le module en toute sécurité / Módulo Inalámbrico: Cómo eliminar de forma segura el módulo
Módulo Wireless: Como remover o módulo com segurança / Modulo Wireless: Come rimuovere con sicurezza il modulo
Модуль беспроводной связи: Как безопасно удалить модуль / Moduł bezprzewodowy: Jak bezpieczne usunąć moduł / Kablosuz Modülü : Modülü Nasıl Güvenli Kaldırabilirim
移除隨機搭配的無線模組 / 移除随机搭配的无线模块 / ワイヤレスモジュール：安全にモジュールを取り外す方法 / 무선 모듈: 모듈을 안전하게 제거하는 방법
2
Remove the screw in the
middle.
鬆開固定於無線模組中
央頂端的螺絲。
3
Carefully pull the wireless
module from the slot.
小心的把無線模組從
Mini PCIe插 槽 拔 除。
1
Disconnect the two antennas
by manually liing off the
clips that hold them in place.
向上移除連接於無線模組左
側 頂 端 天 線。
依據低功率電波輻射性電機管理辦法【第十二條】經型式認證合格之低功率射頻電機，非經許可公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功
能。 【第十四條】低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。 前項合法通信指依電信
法規定作業之無線電通信。 低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。」
