EWYT_B
D-EOMHP01301-20_00RU Руководство по эксплуатации
27/43
Параметр
Значение
Описание
HR State
Off
Функция рекуперации тепла отключена
Recirculation
Насос-рекуператор работает, но вентилятор чиллера не контролирует температуру
воды рекуператора
Regulation
Насос-рекуператор работает, а вентиляторы чиллера контролируют температуру
воды рекуператора
HR LWT
Температура воды на выходе из рекуператора
HR EWT
Температура воды на входе в рекуператор
HR EWT Sp
Значение уставки температуры воды на входе в рекуператор
HR EWT Dif
Рекуперация тепла
HR Lock Limit
HR Delta Sp
HR 3-Way Valve
Степень открытия трехходового рекуперирующего клапана
HR Pumps
Состояние насоса-рекуператора
HR Pump Hours
Наработка насоса-рекуператора
HR C1 Enable
Включение функции рекуперации тепла в контуре 1
HR C2 Enable
Включение функции рекуперации тепла в контуре 2

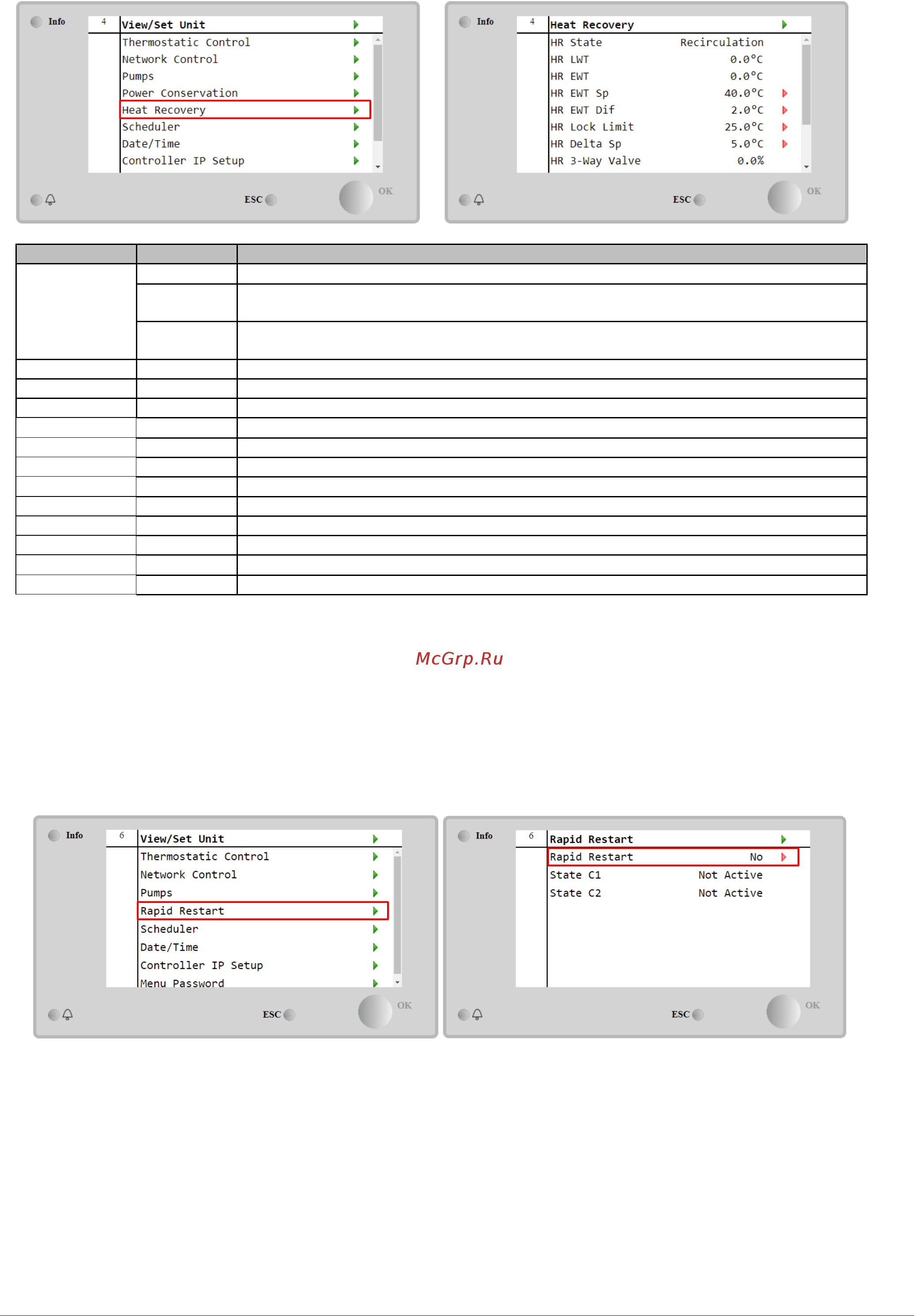

4.15 Быстрый перезапуск
В случае сбоя питания чиллер может активировать цикл быстрого перезапуска (дополнительная функция). Эта
функция позволяет быстрее восстанавливать нагрузку агрегата на уровне, который был до сбоя питания, без
использования стандартного таймера циклов.
Чтобы активировать функцию быстрого перезапуска, заказчик должен установить значение Yes («Да») напротив
параметра Rapid Restart («Быстрый перезапуск») на странице быстрого перезапуска.
Настройка данной функции выполняется на заводе-изготовителе.
Страницу Rapid Restart («Быстрый перезапуск») можно найти в Main Menu → View/Set Unit → Rapid Restart.
State C1/2 — это фактическое состояние процедуры быстрого перезапуска для каждого контура.
Активация быстрого перезапуска происходит при следующих условиях:
• сбой питания продолжается в течение 180 секунд;
• выключатели агрегата и контура установлены в положение «Вкл.»;
• отсутствуют аварийные сигналы агрегата или контура;
• агрегат работал в нормальном режиме;
• активирован автоматический режим цепи BMS и выбран сетевой источник управления агрегатом;
• значение ELWT не ниже значения «Уставка ELWT + StgUpDT»;
