8
Телефон горячей линии 8-800-200-11-77 (в пределах России звонок бесплатный)
головку ключа
2, совместив выступы
кнопки с пазами головки ключа� Перед
соединением верхнего корпуса клю-
ча с нижним, в кнопку ключа вставить
пружину кнопки ключа
3, совместив ус
пружины с зацепами внутри кнопки�
7� Совместить выступающий наружу ус
пружины 3 с пазом нижнего корпуса клю-
ча4, обозначенным стрелкой на рис� 4�
8� Взвести пружину 3, повернув голов-
ку
2 с кнопкой
1 на один оборот против
часовой стрелки�
9� Совместить верхний корпус клю-
ча с нижним, придерживая одной ру-
кой нижний корпус с установленной в
него головкой и кнопкой с взведённой
пружиной� Для этого предварительно
зацепите защёлку, расположенную в
задней части корпуса, и зафиксируйте
основную защёлку�
10� Завернуть винт, установить за-
глушку 1�
Внимание!
Для замены элемента питания в клю-
че с ПДУ рекомендуем обратиться к
официальному дилеру ЗАО «Джи Эм–
АВТОВАЗ»�
ДВЕРИ
Двери открываются: снаружи – за руч-
ку
1, рис�
5, в направлении стрелки, а из-
нутри – поворотом на себя рукоятки
4,
рис�
6� Если замок заблокирован, то руч-
ка и рукоятка имеют холостой ход�
Передние двери блокируются: снару-
жи – ключом
2, рис�
5; изнутри – нажа-
тием на кнопку
1, рис�
6; или нажатием
на кнопку на ключе с ПДУ�
Блокировать замок можно только при
закрытых дверях�
Для подъёма и опускания стекол перед-
них дверей используются электросте-
клоподъёмники�
Нажатием на вогнутую или выпуклую
часть клавиши
2, рис�
6, переключателя
стеклоподъёмника, расположенного на
обивке двери, можно опустить или под-
нять стекло на нужную величину� После
прекращения нажатия клавиша авто-
матически устанавливается в среднем
положении и стекло останавливается в
любой выбранной Вами позиции� До-
полнительная клавиша
3 на двери во-
дителя управляет электроприводом
стеклоподъёмника правой передней
двери� Клавиши подсвечиваются, если
включено наружное освещение�
Предупреждение
При закрытии окон с электрическими
стеклоподъёмниками возможно защем-
ление пальцев рук и других частей тела,
что может привести к серьёзной травме�
Поэтому, при пользовании электриче-
скими стеклоподъёмниками будьте вни-
мательны, особенно если в автомобиле
находятся дети� Убедитесь,

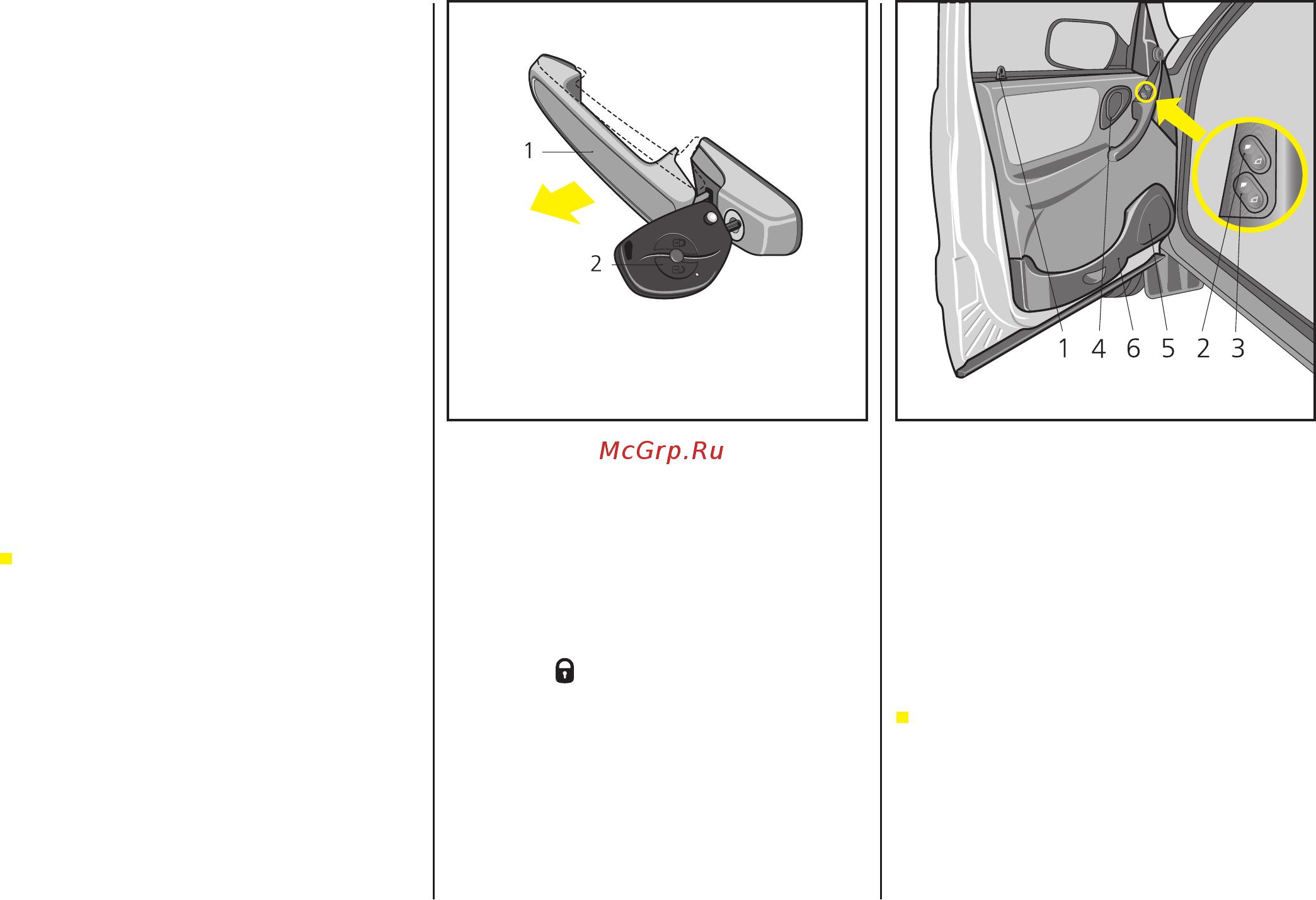

Рис�5� Открывание дверей Рис�6� Передняя дверь
