Gigabyte ODIN Plus 700W Инструкция онлайн

Содержание

Похожие устройства

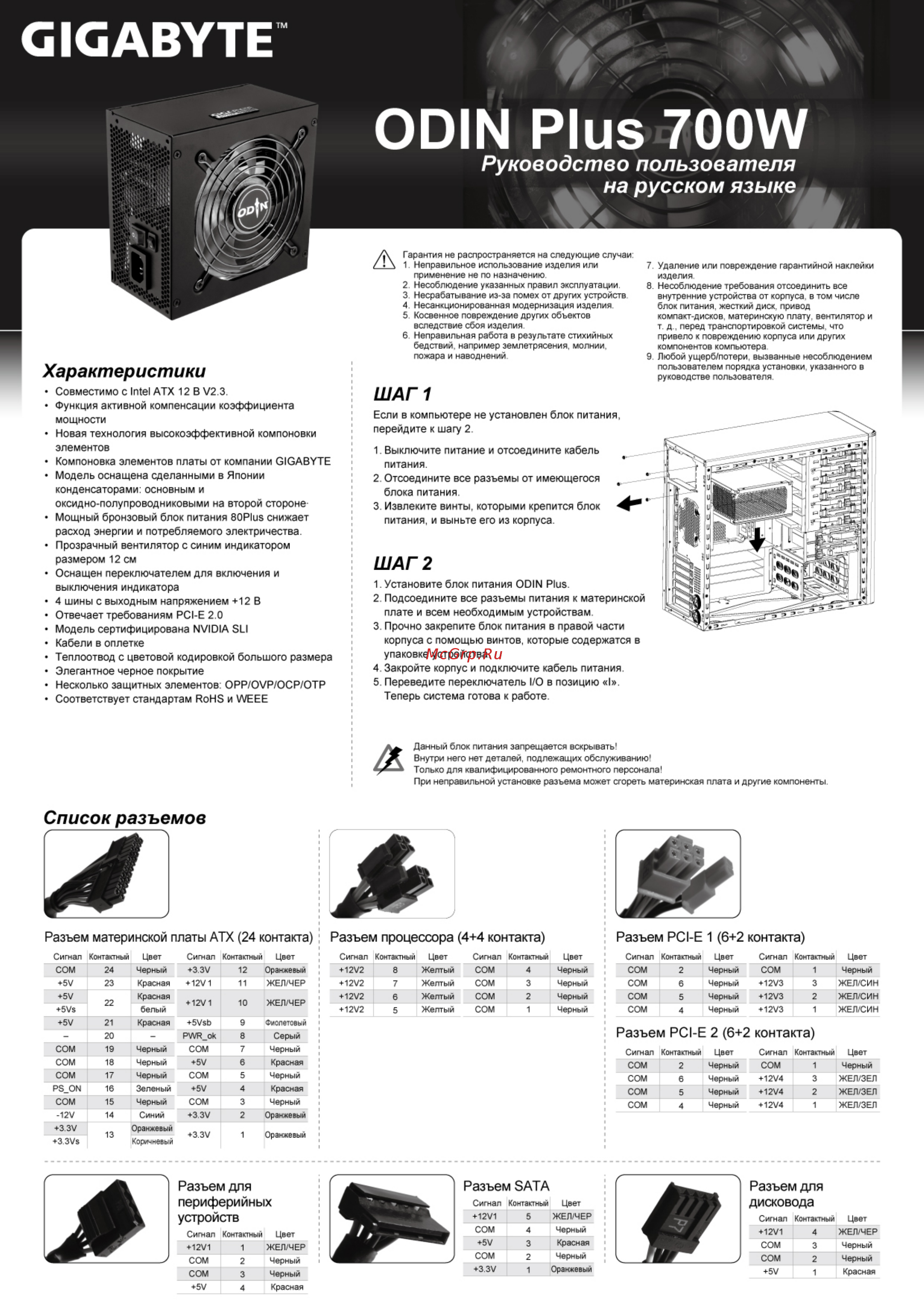

GIGABYTE ODIN Plus 700W Руководство пользователя на русском языке Гарантия не распространяется на следующие случаи 1 Неправильное использование изделия или применение не по назначению 2 Несоблюдение указанных правил эксплуатации 3 Несрабатывание из за помех от других устройств 4 Несанкционированная модернизация изделия 5 Косвенное повреждение других объектов вследствие сбоя изделия 6 Неправильная работа в результате стихийных бедствий например землетрясения молнии пожара и наводнений 7 Удаление или повреждение гарантийной наклейки изделия 8 Несоблюдение требования отсоединить все внутренние устройства от корпуса в том числе блок питания жесткий диск привод компакт дисков материнскую плату вентилятор и т д перед транспортировкой системы что привело к повреждению корпуса или других компонентов компьютера 9 Любой ущерб потери вызванные несоблюдением пользователем порядка установки указанного в руководстве пользователя Характеристики ШАГ 1 Совместимо с Intel ATX 12 В V2 3 Функция активной компенсации коэффициента мощности Новая технопогия высокоэффективной компоновки элементов Компоновка элементов платы от компании GIGABYTE Модель оснащена сделанными в Японии конденсаторами основным и оксидно полупроводниковыми на второй стороне Мощный бронзовый блок питания 80Plus снижает расход энергии и потребляемого электричества Прозрачный вентилятор с синим индикатором размером 12 см Оснащен переключателем для включения и выключения индикатора 4 шины с выходным напряжением 12 В Отвечает требованиям PCI E 2 0 Модель сертифицирована NVIDIA SLI Кабели в оплетке Теплоотвод с цветовой кодировкой большого размера Элегантное черное покрытие Несколько защитных элементов OPP OVP OCP OTP Соответствует стандартам RoHS и WEEE Если в компьютере не установлен блок питания перейдите к шагу 2 1 Выключите питание и отсоедините кабель питания 2 Отсоедините все разъемы от имеющегося блока питания 3 Извлеките винты которыми крепится блок питания и выньте его из корпуса ШАГ 2 1 Установите блок питания ODIN Plus 2 Подсоедините все разьемы питания к материнской плате и всем необходимым устройствам 3 Прочно закрепите блок питания в правой части корпуса с помощью винтов которые содержатся в упаковке устройства 4 Закройте корпус и подключите кабель питания 5 Переведите переключатель I O в позицию I Теперь система готова к работе Данный блок питания запрещается вскрывать Внутри него нет деталей подлежащих обслуживанию Только для квалифицированного ремонтного персонала При неправильной установке разьема может сгореть материнская плата и другие компоненты Список разъемов Разъем материнской платы ATX 24 контакта Сигнал Контактный Цвет СОМ 24 Черный 5V 23 5V 5VS 22 5V 21 Красная Красная белый Сигнал Контактный Разъем процессора 4 4 контакта Разъем PCI E 1 6 2 контакта Цвет Сигнал Контактный Цвет Сигнал Контактный Цвет Сигнал Контактный Цвет Сигнал Контактный 12 Оранжевый 12V2 8 Желтый СОМ 4 Черный СОМ 2 Черный СОМ 1 Черный 12V1 11 ЖЕЛ ЧЕР 12V2 7 Желтый СОМ 3 Черный СОМ 6 Черный 12V3 3 ЖЕЛ СИН 12V1 ЖЕЛ ЧЕР 12V2 6 Желтый СОМ 2 Черный СОМ 5 Черный 12V3 2 ЖЕ Л С ИН 10 12V2 5 Желтый СОМ 1 Черный СОМ 4 Черный 12V3 1 ЖЕЛ СИН Красная 5Vsb 9 Фиолетовый Разъем PCI E 2 6 2 контакта 20 PWR_ok 8 Серый СОМ 19 Черный COM 7 Черный Сигнал сом 18 Черный 5V 6 Красная СОМ 2 Черный СОМ сом 17 Черный COM 5 Черный сом 6 Черный 12V4 PS_ON 16 Зеленый 5V 4 Красная сом 5 Черный 12V4 СОМ 15 Черный COM 3 Черный сом 4 Черный 12V4 12V 14 Синий 3 3V 2 Оранжевый 3 3V 1 Оранжевый 3 3V 3 3Vs 13 Оранжевый Коричневый Цвет 3 3V Разъем для периферийных устройств Разъем SATA Сигнал Контактный Цвет Сигнал Контактный Цвет 12V1 1 ЖЕЛ ЧЕР СОМ 2 Черный СОМ 3 Черный 5V 4 Красная Контактный Цвет Сигнал Контактный Цвет 1 Черный 3 ЖЕЛ ЗЕЛ 2 ЖЕЛ ЗЕЛ 1 ЖЕЛ ЗЕЛ Разъем для дисковода 12V1 5 ЖЕЛ ЧЕР Сигнал Контактный Цвет СОМ 4 Черный 12V1 4 ЖЕЛ ЧЕР 5V 3 Красная СОМ 3 Черный СОМ 2 Черный СОМ 2 Черный 3 3V 1 Оранжевый 5V 1 Красная
