Введение MPK 61/MPK88

В кратком руководстве дается краткий обзор характеристик и функций клавиатуры MPK61/MPK88. В дан-

ном руководстве находятся инструкции по подключению MPK61/MPK88 и по использованию основных

функций. Для получения подробной информации рекомендуется обратиться к руководству пользователя,

находящемуся на прилагаемом компакт-диске с программным обеспечением. Наслаждайтесь!

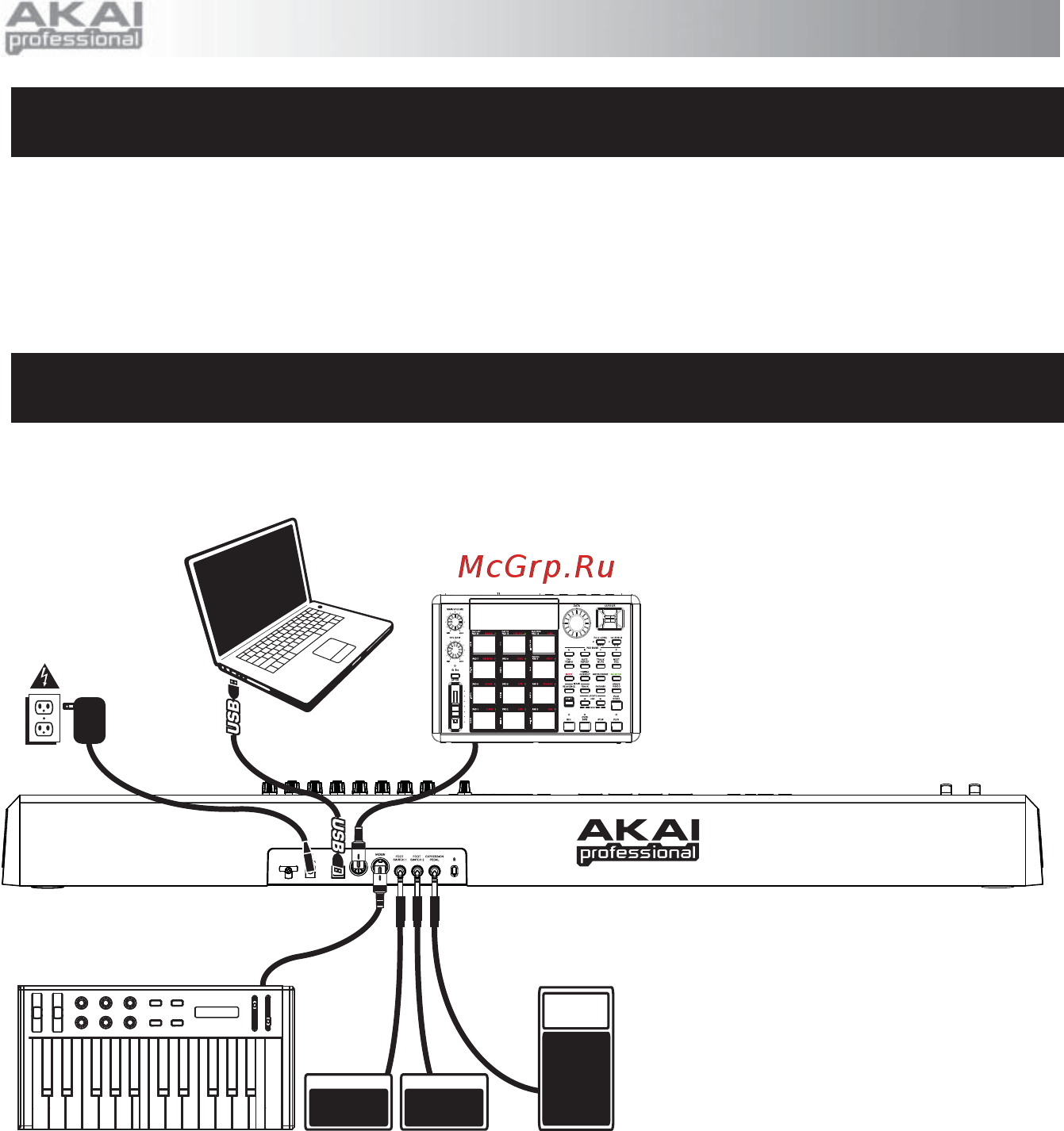

Схема подключения MPK 61/MPK88

Для подключения MPK61/MPK88 смотрите следующую схему.

ПИТАНИЕ

(ОПЦИОНАЛЬНО,

НЕ ПРИЛАГАЕТСЯ)

КОМПЬЮТЕР

ВНЕШНИЙ ЗВУКОВОЙ МОДУЛЬ

ВНЕШНЕЕ MIDI УСТРОЙСТВО ПЕДАЛЬНЫЕ

ПЕРЕКЛЮЧАТЕЛИ

ПЕДАЛИ ГРОМКОСТИ

1. Подключить USB кабель от компьютера к клавиатуре MPK61/MPK88. Питание устройства будет

осуществляться через USB подключение. Если Вы не желаете использовать в своей установке

компьютер, или хотите сделать внешнее питание MPK61/MPK88, подключитесь к блоку питания

6V-1A DC (В комплект поставки не входит. Потребление от USB - 100mA, 5V DC.).

2. Для использования внешнего звукового модуля, подключить 5-контактный MIDI кабель от разъе-

ма MIDI OUT на MPK61/MPK88

к разъему MIDI IN на внешнем устройстве.

3. Для использования в установке другого MIDI контролера, подключить 5-контактный MIDI кабель

от разъема MIDI OUT на контролере к разъему MIDI IN на MPK61/MPK88.
