67
UA

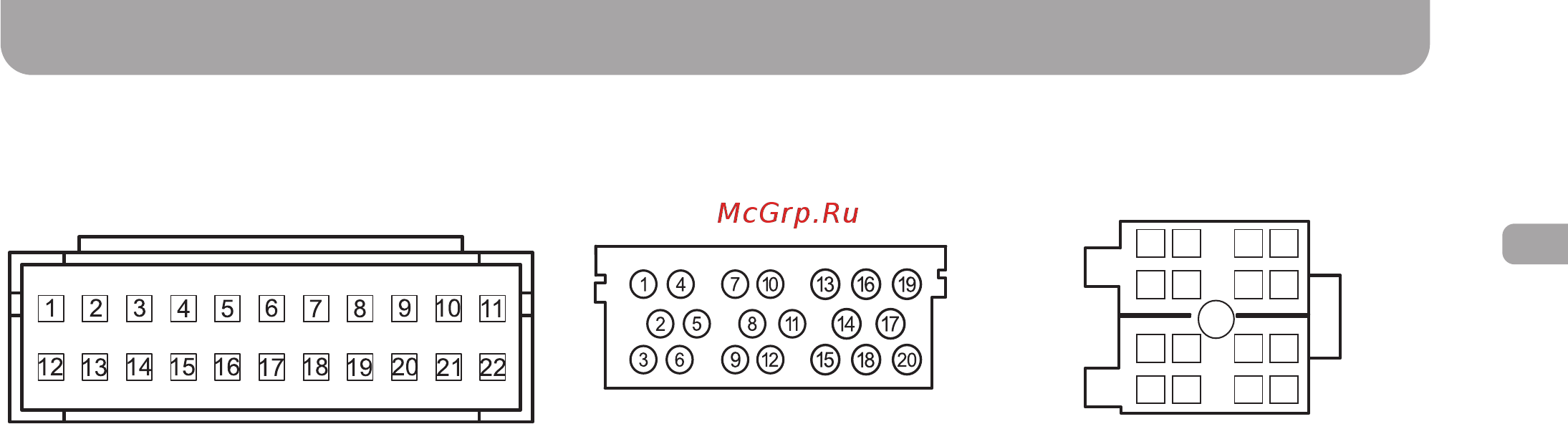

Схема підключення
Роз’єм для підключення
кабелю Signal/Video
in/out
Cable Jack*
Роз’єми підключення
динаміків та живлення
1. Video out 1
2. Video GND
3. Video out 2
4. Camera Video in
5. Reverse
6. Amplifi er
7. AUX Right in
8. Audio GND
9. Wheel key 1
10. AUX Left in
11. Wheel key 2
12. GND
13. Video GND
14. Не використовується
15. AUX Video in
16. Не використовується
17. Не використовується
18. Не використовується
19. Brake
20. Remote out
1. Фіолетовий – Rear Right +
2. Фіолетовий з чорним – Rear
Right -
3. Сірий – Front Right +
4. Сірий з чорним – Front Right –
5. Білий – Front Left +
6. Білий з чорним – Front Left -
7. Зелений – Rear Left +
8. Зелений + Чорний – Rear
Left -
9. Рожевий – CAN RX
10. Помаранчевий - CAN TX
11. Зелений - Illumination/
Reverse
12. Червоний – ACC
13. Блакитний – Antenna Control
14. Не
використовується/
Illumination
15. Жовтий – BATT +
16. Чорний – GND
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1. Video out 1
2. GND
3. AUX Video in
4. AUX Right in
5. GND
6. SUB Out
7. Front Left out
8. Rear Left out
9. Reverse
10. Camera Power
11. Brake
12. Video out 2
13. GND
14. Camera Video in
15. AUX Left in
16. GND
17. GND
18. Front Right out
19. Rear Right out
20. GND
21. Illumination
22. Antenna control
Разъем кабеля Signal/
Video in/out
Cable Jack*
* В залежності від моделі
