2 Информация о блоке
Руководство по монтажу и эксплуатации
5
EWAQ016~064CAW + EWYQ016~064CAW
Моноблочный чиллер с воздушным охлаждением
4P489435-1B – 2018.04
ИНФОРМАЦИЯ
Данное устройство может использоваться
специалистами или обученными пользователями в
магазинах, на предприятиях легкой промышленности,
на фермах, либо неспециалистами для коммерческих
нужд.
Комплект документации
Настоящий документ является частью комплекта документации.
В полный комплект входит следующее:
▪ Общие правила техники безопасности:
▪ Меры предосторожности, с которыми необходимо
ознакомиться, прежде чем приступать к монтажу
▪ Формат: Документ (в ящике с наружным блоком)
▪ Руководство по монтажу и эксплуатации наружного
блока:
▪ Инструкции по монтажу и эксплуатации
▪ Формат: Документ (в ящике с наружным блоком)
▪ Справочное руководство для монтажника и
пользователя:
▪ Подготовка к монтажу, справочная информация,…
▪ Подробные пошаговые инструкции и справочная
информация для стандартного и расширенного
использования
▪ Формат: оцифрованные файлы, размещенные по адресу:
http://www.daikineurope.com/support-and-manuals/product-
information/
Последние редакции предоставляемой документации доступны
на региональном веб-сайте Daikin или у дилера.
Язык оригинальной документации английский. Документация на
любом другом языке является переводом.
Технические данные
▪ Подборка самых свежих технических данных размещена на
региональном веб-сайте Daikin (в открытом доступе).
▪ Полные технические данные в самой свежей редакции
доступны через корпоративную сеть Daikin (требуется
авторизация).
Для монтажника
2 Информация о блоке
2.1 Наружный блок
2.1.1 Как снять принадлежности с наружного
блока

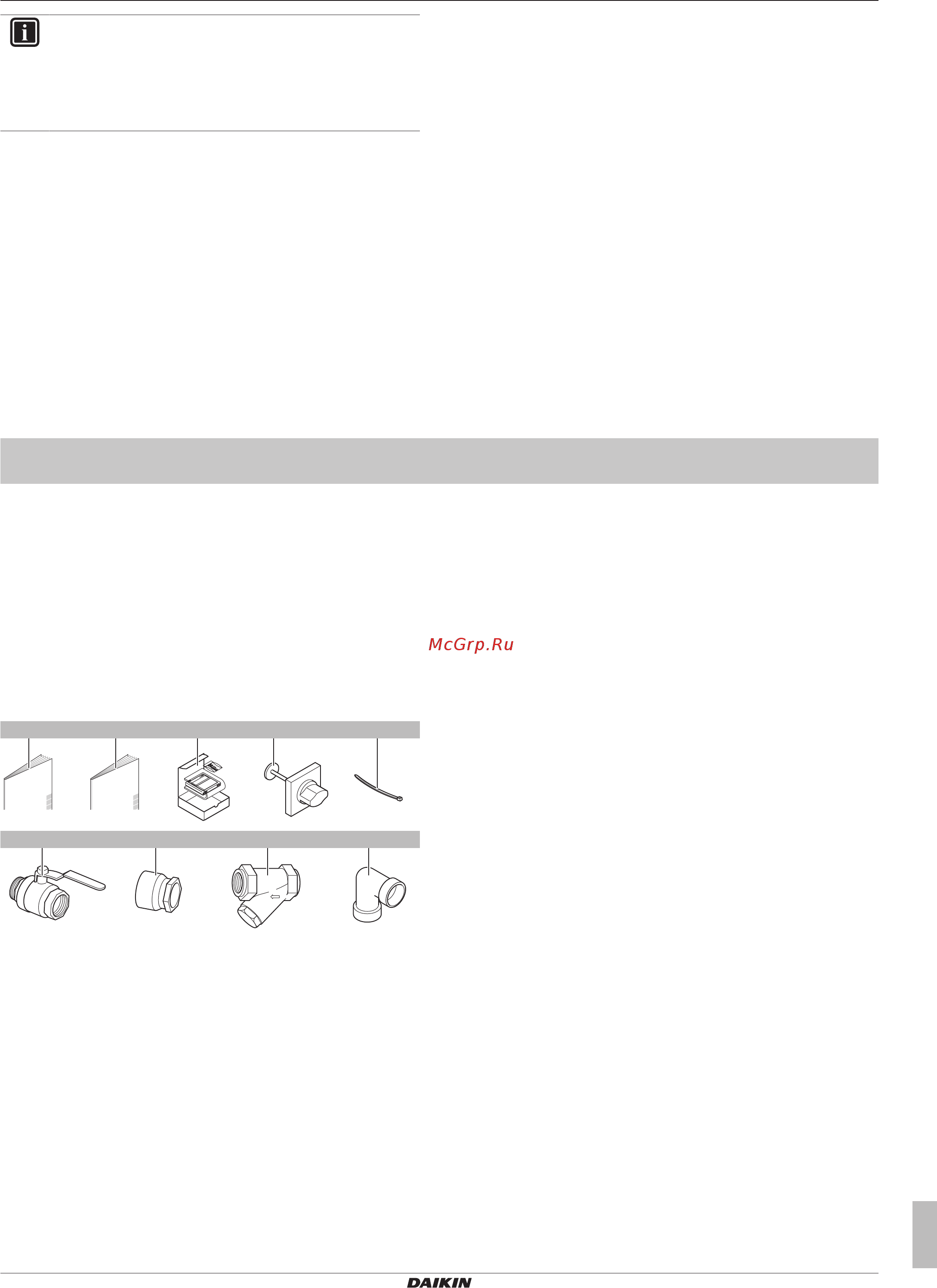

Проверьте комплектацию блока принадлежностями.
1× 8×
a d ec
1×
b
1× 1×
f g
h
2× 1×
i
1×1×/2×
a Общая техника безопасности
b Руководство по монтажу и руководство по
эксплуатации (панель3)
c Пульт дистанционного управления (панель3)
d Ручка главного выключателя (панель 1)
e Стяжки (панель3)
f Запорные вентили (панель3)
g Резьбовое соединение (панель3) (1 шт. для EWAQ
+EWYQ016~032, 2 шт. для EWAQ+EWYQ040~064)
h Фильтр (панель3)
i Отвод (панель3)
3 Информация об агрегатах и
дополнительном
оборудовании
3.1 О наружном блоке
Настоящее руководство относится к моноблочному чиллеру с
воздушным охлаждением. Блок предназначен для наружного
монтажа и может комбинироваться с фанкойлами в целях
кондиционирования воздуха. Кроме того, блок можно
задействовать для подачи воды в технологических процессах,
требующих ее охлаждения.
Блоки выпускаются в 7 стандартных типоразмерах с
номинальной производительностью от 16,8 до 63 кВт. Блоки
всех типоразмеров применяются только как охлаждающие
(EWAQ) или как блоки с тепловым насосом (EWYQ: охлаждение/
обогрев).
Блок рассчитан на работу в режиме обогрева при температуре
окружающей среды от –15°C до 35°C, а в режиме охлаждения –
от –15°C до 43°C.
Основными компонентами являются компрессор, воздушный
теплообменник и водяной теплообменник.
Компрессор обеспечивает циркуляцию хладагента по
теплообменникам.
▪ В режиме охлаждения хладагент переносит тепло,
отобранное у водяного теплообменника, в воздушный
теплообменник, где тепло выпускается в воздух.
▪ В режиме обогрева хладагент переносит тепло, отобранное у
воздушного теплообменника, в водяной теплообменник, где
тепло выпускается в воду.
