8 Технические данные
Руководство по монтажу
22
EWAQ+EWYQ006+008BAVP + EK(2)CB07CAV3 +
EKMBUHCA3V3+9W1
Моноблочные чиллеры с воздушным охлаждением и
моноблочные воздушно-водяные тепловые насосы
4P492755-1C – 2018.06
8 Технические данные
Подборка самых свежих технических данных размещена на региональном веб-сайте Daikin (в открытом доступе). Полные
технические данные в самой свежей редакции доступны через корпоративную сеть Daikin (требуется авторизация).

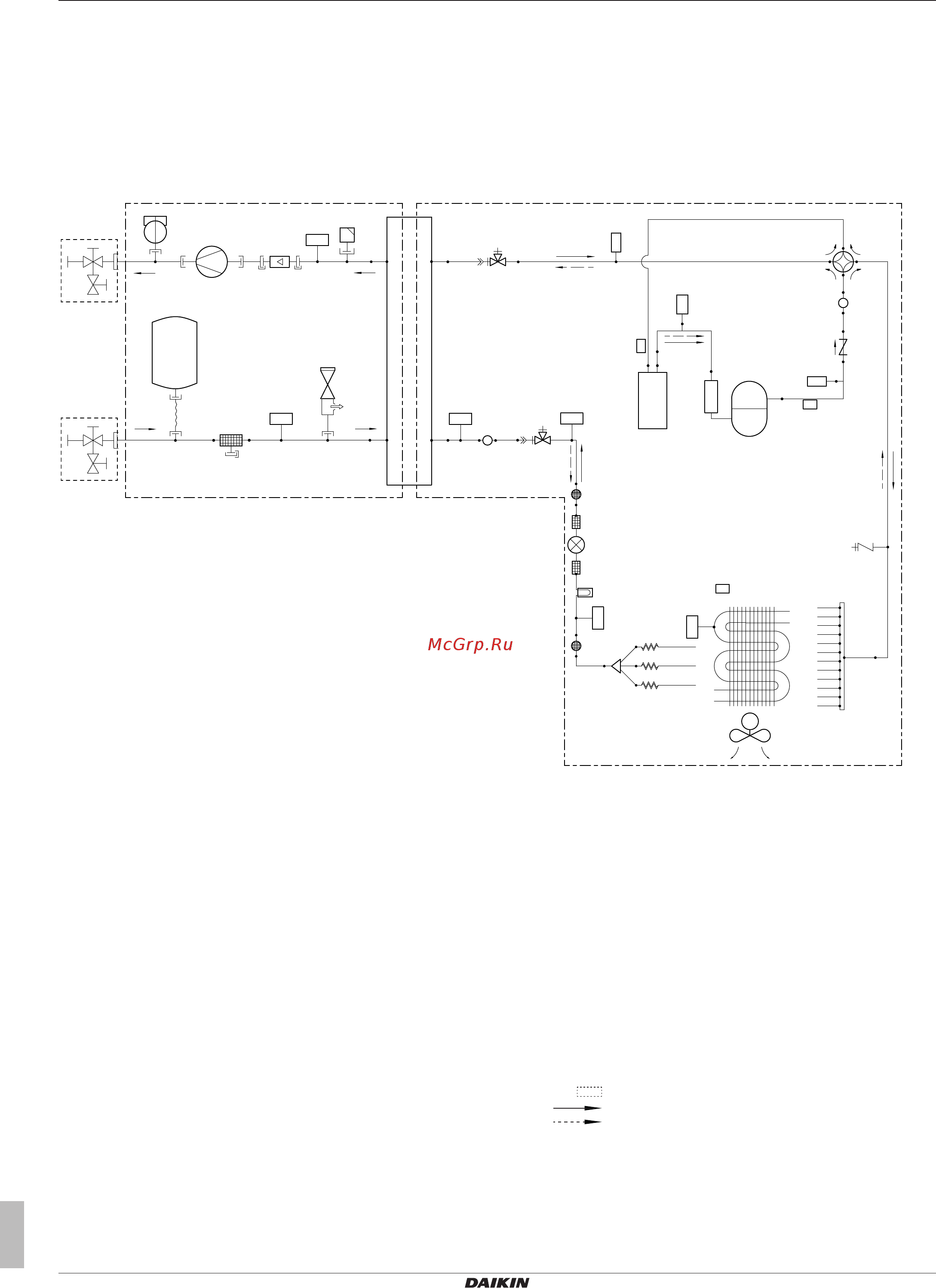

8.1 Схема трубопроводов:
Наружный блок
EWAQ006+008BAVP
p >
M
t >
t >
R1T
R4T
R3T
R1T
1, 3
2, 3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
20
18
21
23
2525
26
27
28
29
30
33
30
34
32
32
37
36
35
R3T
R2T
p<
R6T
R4T
R5T
19
24
18
38
39
4040
31
22
A B
t >
t >
p
t >
t >
t >
t >
t >
3D109207
1 Выход
2 Вход
3 Запорный клапан с дренажным/наполнительным
клапаном
4 Переключатель потока
5 Насос
6 Датчик расхода
7 Выпуск воздуха
8 Пластинчатый теплообменник
9 Предохранительный клапан
10 Фильтр для воды
11 Расширительный бак
12 R1T — Термистор на выходе воды из теплообменника
13 R3T — Термистор на стороне жидкого хладагента
14 R4T — Термистор на входе воды
15 Запорный вентиль газовой линии с сервисным портом
16 Датчик давления
17 4‑ходовой клапан
18 Глушитель
19 Обратный клапан
20 Переключатель высокого давления
21 Компрессор
22 Переключатель низкого давления
23 Накопитель
24 Сервисный порт, конус 5/16"
25 Теплообменник
26 Пропеллерный вентилятор
27 Капиллярная трубка 1
28 Капиллярная трубка 2
29 Капиллярная трубка 3
30 Глушитель с фильтром
31 Теплоотвод печатной платы инвертора
32 Фильтр хладагента
33 Клапан с электроприводом
34 Запорный вентиль жидкостной линии с сервисным
портом
35 R3T —Термистор (всасывание)
36 R2T — Термистор трубопровода нагнетания
37 R1T — Термистор температуры наружного воздуха
35 R5T — Термистор теплообменника
39 R4T —Термистор (теплообменник, жидкостный
трубопровод)
40 R6T —Термистор (жидкость)
A Сторона воды
B Сторона хладагента
Устанавливается на месте эксплуатации
Поток хладагента— охлаждение
Поток хладагента— нагрев
